还有0项未选择重置

选择代码

代码参数

轴身加工

选型参数

轴径D(mm) *

长度L(mm) *

15~1500/1

内螺纹M(mm) *

扳手槽距离端面距离S(mm) *

0~1485/1

图片仅供参考

经济型实心导向轴一端内螺纹型带扳手槽型表面粗糙度Ra0.4

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

代码	类型		精度等级	材质		硬度	表面处理
代码	类型		精度等级	国标	相当	硬度	表面处理
E-SCD22	一端内螺纹型	标准型	普通级	45	S45C	高频淬火有效硬化层深度见P16 淬火硬度HRC58~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
E-SCE22	一端内螺纹型	带扳手槽型	普通级	45	S45C	高频淬火有效硬化层深度见P16 淬火硬度HRC58~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。

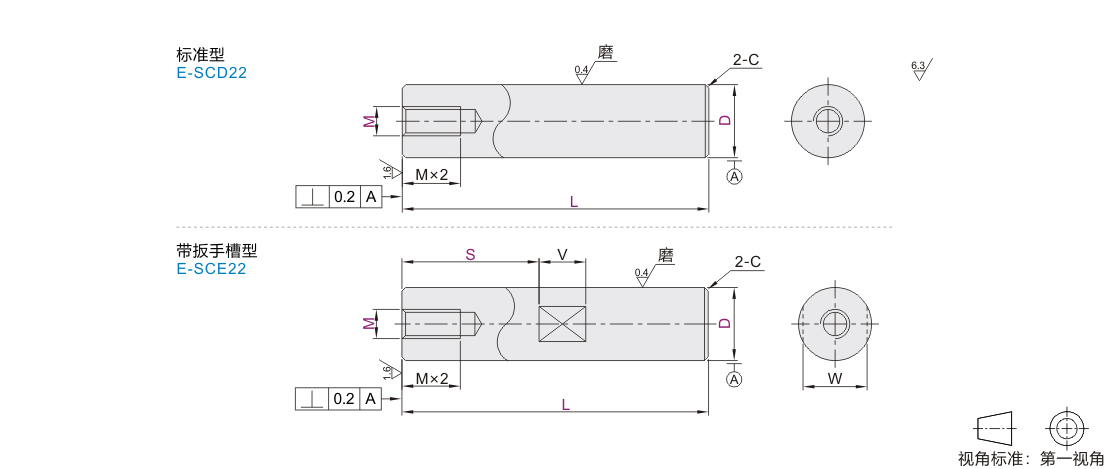

选型参数

标准型

型号			L 最小单位1	M 选择	C
代码	D		L 最小单位1	M 选择	C
E-SCD22	6	-0.005 -0.020	15~600	3	0.5以下
	8		15~800	3 4 5
	10		15~800	3 4 5 6
	12		15~1000	4 5 6 8
	13		15~1000	4 5 6 8
	15	-0.005 -0.025	20~1000	4 5 6 8 10
	16		20~1200	4 5 6 8 10
	20		25~1200	4 5 6 8 10 12	1.0以下
	25		25~1200	4 5 6 8 10 12 16
	30		30~1500	4 5 6 8 10 12 16 20
	35	-0.005 -0.030	30~1500	8 10 12 16 20 24
	40		40~1500	10 12 16 20 24 30
	50		60~1500	12 16 20 24 30

带扳手槽型

型号			L 最小单位1	M 选择	扳手槽尺寸			C
代码	D		L 最小单位1	M 选择	S	W	V	C
E-SCE22	6	-0.005 -0.020	15~600	3	根据使用要求指定S尺寸最小单位1 扳手槽尺寸参阅导向轴产品简介	5	8	0.5以下
	8		15~800	3 4 5		7
	10		15~800	3 4 5 6		8
	12		15~1000	4 5 6 8		10	10
	13		20~1000	4 5 6 8		11
	15	-0.005 -0.025	20~1000	4 5 6 8 10		13
	16		25~1200	4 5 6 8 10		14
	20		25~1200	4 5 6 8 10 12		17		1.0以下
	25		30~1200	4 5 6 8 10 12 16		22
	30		30 ~1500	6 8 10 12 16 20		27	15
	35	-0.005 -0.030	30 ~1500	8 10 12 16 20 24		30	15
	40		40~1500	10 12 16 20 24 30		36	20
	50		60~1500	12 16 20 24 30		41	20

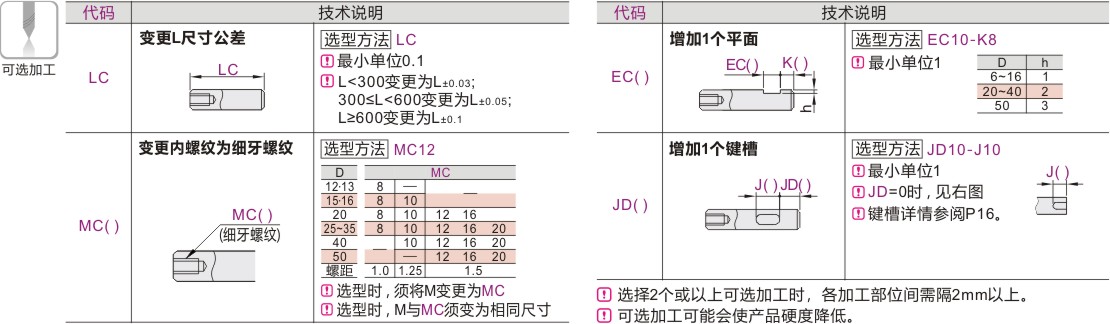

可选加工参数

暂未上传文档资料

经济型实心导向轴 一端内螺纹型 带扳手槽型 表面粗糙度Ra0.4
