实心导向轴一端外螺纹台阶型带扳手槽型 D公差g6

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

代码	类型	D公差	材质		硬度	表面处理
代码	类型	D公差	国标	相当	硬度	表面处理
SHR01	标准型	g6	GCr15	SUJ2	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—
SHR06	标准型		9Cr18Mo或同等硬度耐蚀钢	SUS440C或同等硬度耐蚀钢
SHR02	带扳手槽型		GCr15	SUJ2
SHR07	带扳手槽型		9Cr18Mo或同等硬度耐蚀钢	SUS440C或同等硬度耐蚀钢

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
扳手槽、轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。

选型参数

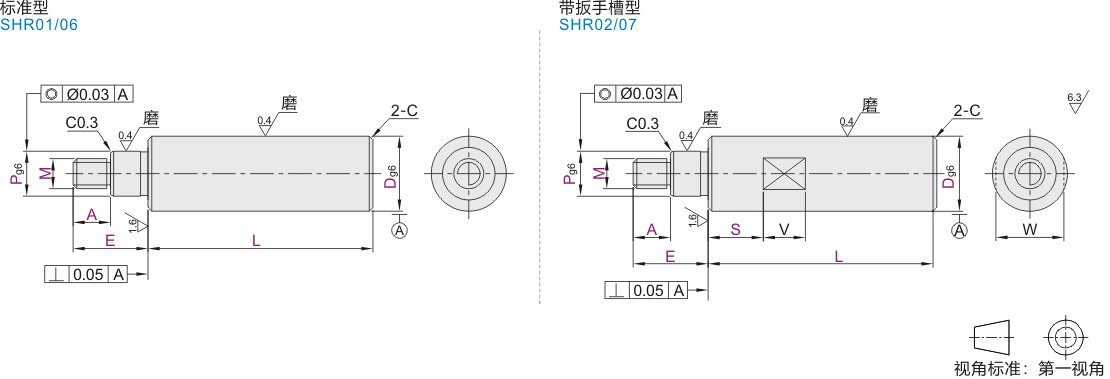

标准型

带扳手槽型

型号			最小单位1				M 选择	扳手槽尺寸			C
代码	Dg6		L	E	A	P	M 选择	S	W	V	C
SHR02 SHR07	6	-0.005 -0.014	20~300	5≤E≤P×5	(无螺纹时) A=0 M≤A≤M×3	M＜P＜D	3 4 5	根据使用要求指定 S尺寸最小单位1 扳手槽尺寸参阅导向轴产品简介	5	8	0.5 以下
	8	-0.005 -0.014	20~300				3 4 5 6		7
	10	-0.005 -0.014	20~350				4 5 6 8		8
	12	-0.006 -0 017	20~350				5 6 8 10		10	10
	13		20~350				5 6 8 10		11
	15		20~350				5 6 8 10 12		13
	16		20~350				5 6 8 10 12		14
	18		20~350				5 6 8 10 12		16
	20	-0.007 -0.020	20~450				6 8 10 12 16		17		1.0 以下
	25		20~450				8 10 12 16 20		22
	30		20~450				8 10 12 16 20 24		27	15

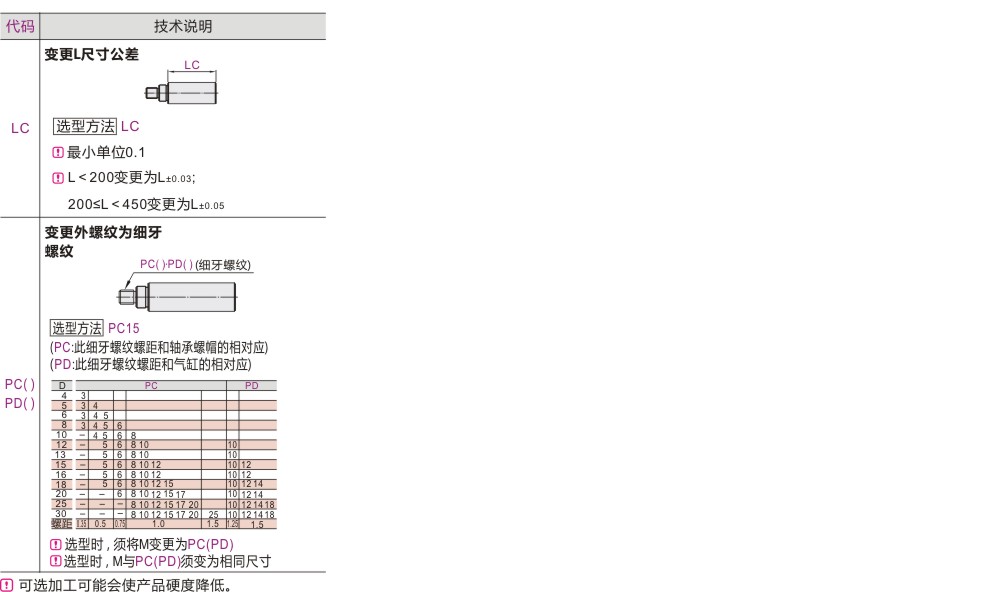

可选加工参数
