轴身加工

选型参数

轴径D(mm) *

长度L(mm) *

20~1500/1

台阶长度F(mm) *

2~150/1

螺纹长度B(mm) *

0~147/1

台阶直径P(mm) *

内螺纹N(mm) *

S *

0~9999/1

图片仅供参考

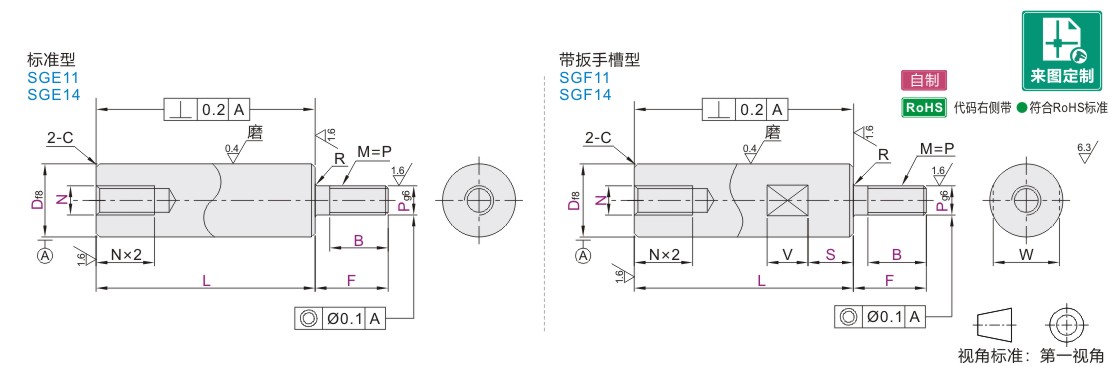

实心导向轴一端外螺纹一端内螺纹型带扳手槽型 D公差f8

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

标准型	带扳手槽型	精度等级	D公差	材质		硬度	表面处理
标准型	带扳手槽型	精度等级	D公差	国标	相当	硬度	表面处理
SGE11●	SGF11	普通级	f8	45	S45C	一	镀硬铬，镀层硬度HV750~ 镀层厚度3μm~
SGE14●	SGF14●	普通级	f8	OCr18Ni9	SUS304	一	镀硬铬，镀层硬度HV750~ 镀层厚度3μm~

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
注意：B=0时，无外螺纹

D=6~30时，R=0.3；D=35~50时，R=0.5。 D=6~18时，C=0.5以下；D=20~50时，C=1.0以下。

选型参数

标准型

型号			最小单位1			P 选择	N 选择
代码	Df8		L	F	B*	P 选择	N 选择
(D公差f8) SGE11 SGE14	6	-0.010 -0.028	20~600	F=2~P×5	* 客户指定 B=0时，无外螺纹	3 4 5 6	3
	8	-0.013 -0.035	20~800			3 4 5 6 8	3 4 5
	10	-0.013 -0.035	20~800			4 5 6 8 10	3 4 5 6
	12	-0.016 -0.043	20~1000			5 6 8 10 12	4 5 6 8
	13					5 6 8 10 12	4 5 6 8
	15					5 6 8 10 12	4 5 6 8 10
	16		20~1200			5 6 8 10 12 16	4 5 6 8 10
	18*					5 6 8 10 12 16	4 5 6 8 10 12
	20	-0.020 -0 053				6 8 10 12 16 20	4 5 6 8 10 12
	25					8 10 12 16 20 24	4 5 6 8 10 12 16
	30		20~1500			8 10 12 16 20 24 30	6 8 10 12 16 20
	35*	-0.025 -0.064	20~1500			10 12 16 20 24 30	8 10 12 16 20 24
	40*		20~1500			12 16 20 24 30	10 12 16 20 24 30
	50*		20~1500			16 20 24 30	12 16 20 24 30

带*规格不适用于SGE14。带*号B根据使用要求指定尺寸，最小单位1。

带扳手槽型

型号			最小单位1			P 选择	N 选择	扳手槽尺寸
代码	Df8		L	F	B*	P 选择	N 选择	S*	W	V
(D公差f8) SGF11 SGF14	6	-0.010 -0.028	20~600	F=2~P×5	* 客户指定 B=0时，无外螺纹	3 4 5 6	3	* 客户指定	5	8
	8	-0.013 -0.035	20~800			3 4 5 6 8	3 4 5		7
	10	-0.013 -0.035	20~800			5 6 8 10	3 4 5 6		8
	12	-0.016 -0.043	20~1000			5 6 8 10 12	4 5 6 8		10	10
	13					5 6 8 10 12	4 5 6 8		11
	15					5 6 8 10 12	4 5 6 8 10		13
	16		20~1200			5 6 8 10 12 16	4 5 6 8 10		14
	20	-0.020 -0 053				6 8 10 12 16 20	4 5 6 8 10 12		17
	25					8 10 12 16 20 24	4 5 6 8 10 12 16		22
	30		20~1500			8 10 12 16 20 24 30	6 8 10 12 16 20		27	15

带*号B、S根据使用要求指定尺寸，最小单位1。扳手槽尺寸参阅导向轴产品简介。

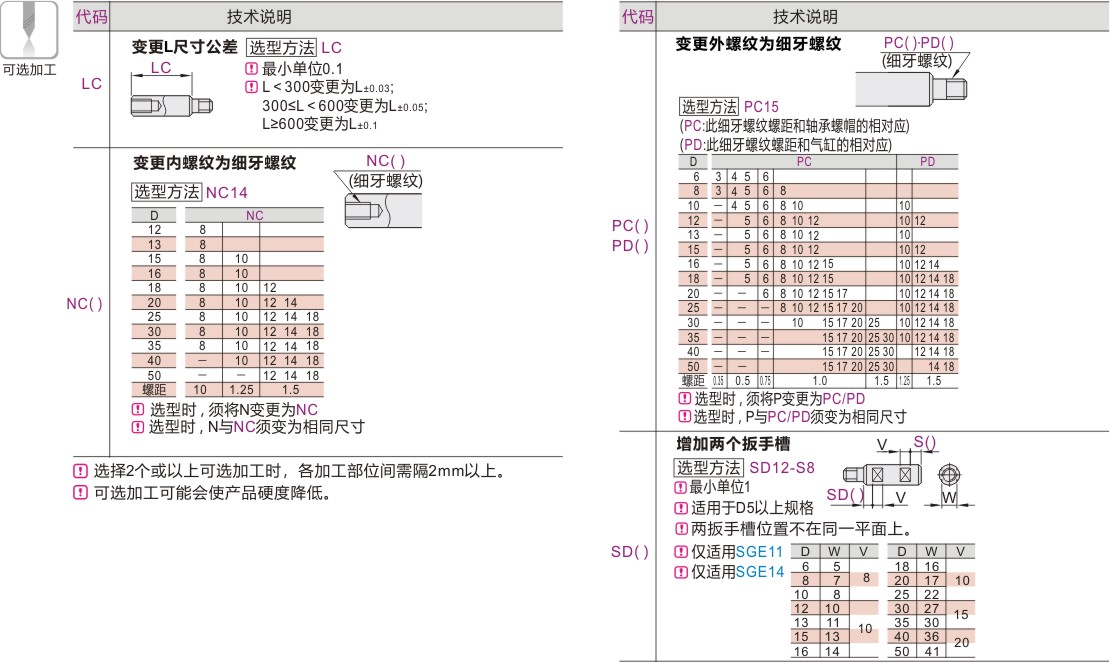

可选加工参数

暂未上传文档资料

实心导向轴 一端外螺纹一端内螺纹型 带扳手槽型 D公差f8
