还有0项未选择重置

选择代码

代码参数

材质

精度等级

表面处理

形状筛选

种类筛选

轴端加工（右）

轴端加工（左）

选型参数

轴径D(mm) *

长度L(mm) *

15~1500/1

内螺纹M(mm) *

图片仅供参考

实心导向轴一端内螺纹型 D公差g6

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

代码	类型		精度等级	D公差	材质		硬度	表面处理
代码	类型		精度等级	D公差	国标	相当	硬度	表面处理
SCD01●	一端内螺纹型	标准型	普通级	g6	GCr15	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—
SCD02●								镀硬铬，镀层硬度HV750~，镀层厚度3µm~
SCD03								低温镀黑铬
SCD06●					9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		—
SCD07●					9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		镀硬铬，镀层硬度HV750~，镀层厚度3µm~
SCD21●					45	S45C		—
SCD22●					45	S45C		镀硬铬，镀层硬度HV750~，镀层厚度3µm~
SCD51●			精密级		GCr15	SUJ2		—
SCD52●					GCr15	SUJ2		镀硬铬，镀层硬度HV750~，镀层厚度3µm~
SCD56●					9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		—
SCD57●					9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		镀硬铬，镀层硬度HV750~，镀层厚度3µm~

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。

轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。

选型参数

普通级

型号			L 最小单位1	M 选择	C
代码	Dg6		L 最小单位1	M 选择	C
SCD01 SCD02 SCD03 SCD06 SCD07 SCD21 SCD22	4	-0.004 -0.012	15~300	2	0.2 以下
	5		15~400	2.6 3	0.2 以下
	6		15~600	3	0.5 以下
	8	-0.005 -0.014	15~800	3 4 5
	10	-0.005 -0.014	15~800	3 4 5 6
	12	-0.006 -0.017	15~1000	4 5 6 8
	13		15~1000	4 5 6 8
	15		20~1000	4 5 6 8 10
	16		20~1200	4 5 6 8 10
	18		25~1200	4 5 6 8 10 12
	20	-0.007 -0.020		4 5 6 8 10 12	1.0 以下
	25			4 5 6 8 10 12 16
	30		30~1500	4 5 6 8 10 12 16 20
	35	-0.009 -0.025	30~1500	8 10 12 16 20 24
	40		40~1500	10 12 16 20 24 30
	50		60~1500	12 16 20 24 30

SCD03仅适用于D≤30且L≤500。

精密级

型号			L 最小单位1	M 选择	C
代码	Dg6		L 最小单位1	M 选择	C
SCD51 SCD52 SCD56 SCD57	4	-0.004 -0.012	20~200	2	0.2 以下
	5		20~300	2.6 3	0.2 以下
	6			3	0.5 以下
	8	-0.005 -0.014		3 4 5
	10	-0.005 -0.014	20~350	3 4 5 6
	12	-0.006 -0.017		4 5 6 8
	13			4 5 6 8
	15			4 5 6 8 10
	16			4 5 6 8 10
	18			4 5 6 8 10 12
	20	-0.007 -0.020	25~450	4 5 6 8 10 12	1.0 以下
	25			4 5 6 8 10 12 16
	30			4 5 6 8 10 12 16 20

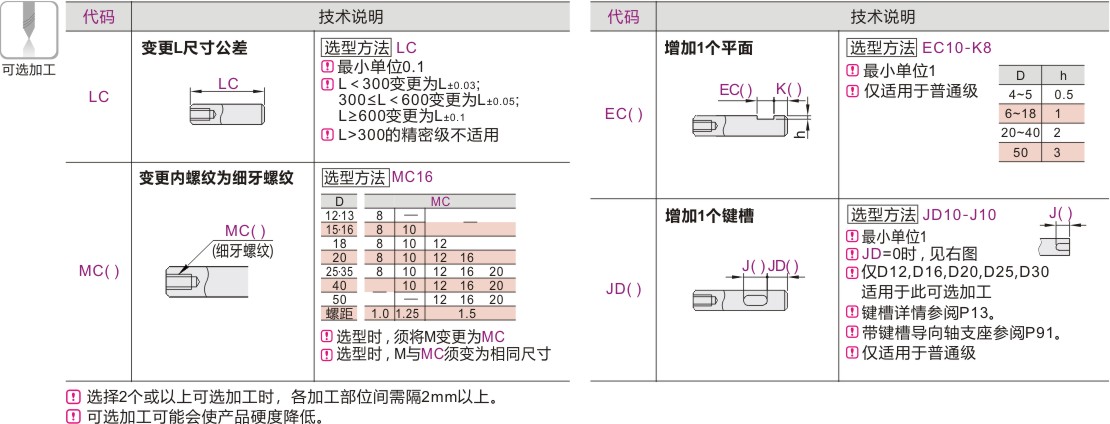

可选加工参数

暂未上传文档资料

实心导向轴 一端内螺纹型 D公差g6
