图片仅供参考

实心导向轴两端内螺纹型 D公差g6

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

代码	类型		精度等级	D公差	材质		硬度	表面处理
代码	类型		精度等级	D公差	国标	相当	硬度	表面处理
SCJ01	两端内螺纹型	标准型	普通级	g6	GCr15	SUJ2	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—
SCJ02								镀硬铬，镀层硬度HV750~，镀层厚度3µm~
SCJ03								低温镀黑铬
SCJ06					9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		—
SCJ07					9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		镀硬铬，镀层硬度HV750~，镀层厚度3µm~
SCJ21					45	S45C		—
SCJ22					45	S45C		镀硬铬，镀层硬度HV750~，镀层厚度3µm~
SCJ51			精密级		GCr15	SUJ2		—
SCJ52					GCr15	SUJ2		镀硬铬，镀层硬度HV750~，镀层厚度3µm~
SCJ56					9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		—
SCJ57					9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		镀硬铬，镀层硬度HV750~，镀层厚度3µm~

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介
轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。

选型参数

普通级

型号			L 最小单位1	M·N 选择	C
代码	Dg6		L 最小单位1	M·N 选择	C
SCJ01 SCJ02 SCJ03 SCJ06 SCJ07 SCJ21 SCJ22	4	-0.004 -0.012	15~300	2	0.2 以下
	5		15~400	2.6 3	0.2 以下
	6		15~600	3	0.5 以下
	8	-0.005 -0.014	15~800	3 4 5
	10	-0.005 -0.014	15~800	3 4 5 6
	12	-0.006 -0.017	15~1000	4 5 6 8
	13		15~1000	4 5 6 8
	15		20~1000	4 5 6 8 10
	16		20~1200	4 5 6 8 10
	18		25~1200	4 5 6 8 10 12
	20	-0.007 -0.020		4 5 6 8 10 12	1.0 以下
	25			4 5 6 8 10 12 16
	30		30~1500	4 5 6 8 10 12 16 20
	35	-0.009 -0.025		4 5 6 8 10 12 16 20 24
	40			4 5 6 8 10 12 16 20 24 30
	50			4 5 6 8 10 12 16 20 24 30

SCJ03仅适用于D≤30且L≤500。

精密级

型号			L 最小单位1	M·N 选择	C
代码	Dg6		L 最小单位1	M·N 选择	C
SCJ51 SCJ52 SCJ56 SCJ57	4	-0.004 -0.012	20~200	2	0.2 以下
	5		20~200	2.6 3	0.2 以下
	6		20~300	3	0.5 以下
	8	-0.005 -0.014	20~300	3 4 5
	10	-0.005 -0.014	20~350	3 4 5 6
	12	-0.006 -0.017		4 5 6 8
	13			4 5 6 8
	15			4 5 6 8 10
	16			4 5 6 8 10
	18			4 5 6 8 10 12
	20	-0.007 -0.020	25~450	4 5 6 8 10 12	1.0 以下
	25			4 5 6 8 10 12 16
	30			4 5 6 8 10 12 16 20

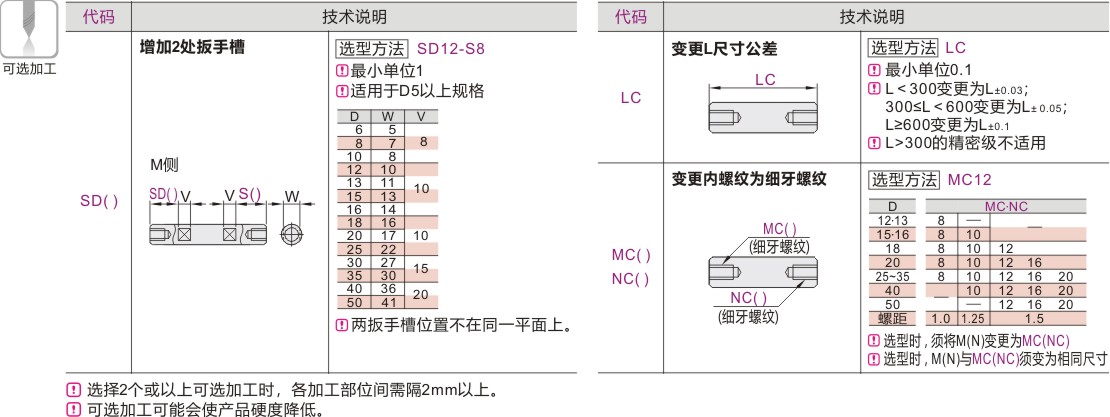

可选加工参数

暂未上传文档资料

实心导向轴 两端内螺纹型 D公差g6
