实心导向轴直杆型·带挡圈槽型 D公差f8

图片仅供参考

实心导向轴直杆型·带挡圈槽型 D公差f8

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

代码	类型	精度等级	D公差	材质		硬度	表面处理
代码	类型	精度等级	D公差	国标	相当	硬度	表面处理
SAE11	带挡圈槽型	普通级	f8	45	S45C	—	镀硬铬，镀层硬度HV750 ~ 镀层厚度3µm ~

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。

选型参数

选型表

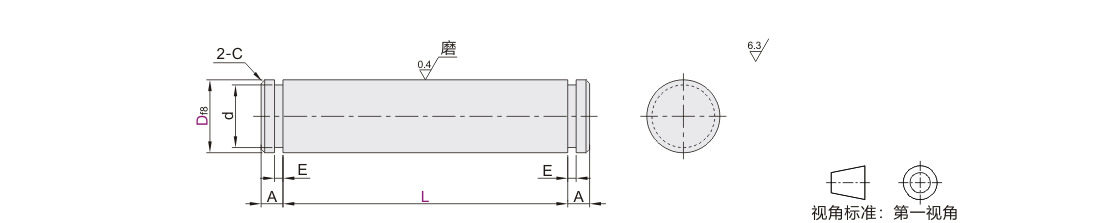

型号			L 最小单位1	A	E		d		附带挡圈 (2个)	C
代码	Df8		L 最小单位1	A	E		d		附带挡圈 (2个)	C
(D公差f8) SAE11	6	-0.010 -0.028	15~600	2	0.7	+0.1 0	5	+0.075 0	TBP12-5	0.5以下
	8	-0.013 -0.035	15~800	3	0.9	+0.1 0	7	+0.09 0	TBP12-7
	10	-0.013 -0.035	15~800	3	1.15	+0.14 0	9.6	0 -0.09	TBP02-10
	12	-0.016 -0.043	15~1000	3.5			11.5	0 -0.11	TBP02-12
	13		20~1000				12.4		TBP02-13
	15		20~1200				14.3		TBP02-15
	16		25~1200				15.2		TBP02-16
	18				1.35		17		TBP02-18
	20	-0.020 -0.053					19	0 -0.21	TBP02-20	1.0以下
	25		30~1200	4.5			23.9		TBP02-25
	30		30~1200	4.5	1.65		28.6		TBP02-30

适用挡圈详情见怡合达电商平台。

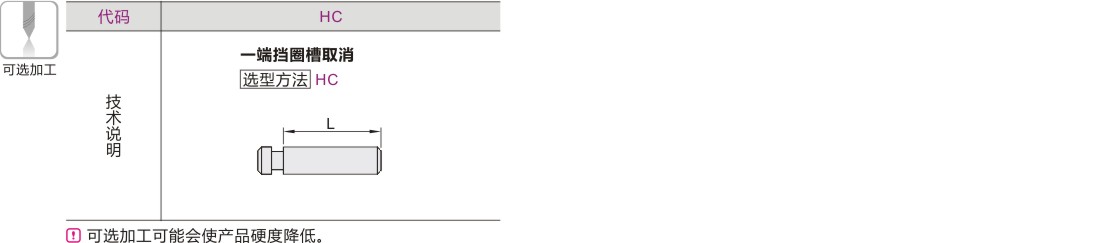

可选加工参数
