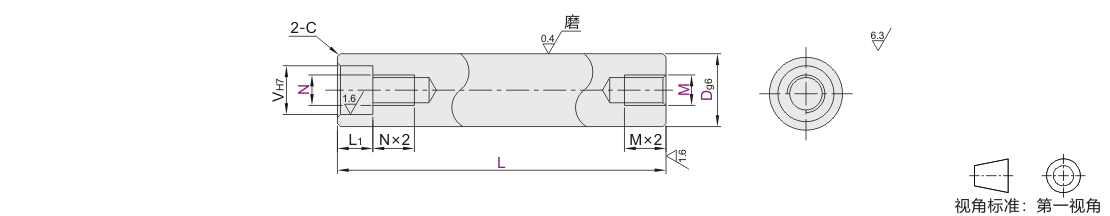

实心导向轴内螺纹引导型一端内螺纹型 D公差g6

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

代码	类型		D公差	材质		硬度	表面处理
代码	类型		D公差	国标	相当	硬度	表面处理
SHV01	内螺纹引导型	一端内螺纹型	g6	GCr15	SUJ2	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—
SHV02				GCr15	SUJ2		镀硬铬，镀层硬度HV750~，镀层厚度3µm~
SHV06				9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		—
SHV07				9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		镀硬铬，镀层硬度HV750~，镀层厚度3µm~

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。

选型参数

选型表

型号			最小单位1	M 选择	引导尺寸			C
代码	Dg6		L	M 选择	N(选择)	V孔径	L1孔深	C
SHV01 SHV02 SHV06 SHV07	12	-0.006 -0.017	20~1000	4 5 6 8	4	8	8	0.5以下
	13			4 5 6 8	4 5	10	10
	15			4 5 6 8 10	4 5	10	10
	16		20~1200	4 5 6 8 10	4 5 6	12	12
	18			4 5 6 8 10 12	4 5 6	12	12	1.0以下
	20	-0.007 -0.020		4 5 6 8 10 12	5 6 8 10	16	16
	25			4 5 6 8 10 12 16	6 8 10 12	20	20
	30		20~1500	6 8 10 12 16 20 24	6 8 10 12	20	20
