轴径D(mm) *

长度L(mm) *

20~1500/1

台阶长度F(mm) *

2~150/1

螺纹长度B(mm) *

0~147/1

台阶直径P(mm) *

内螺纹N(mm) *

图片仅供参考

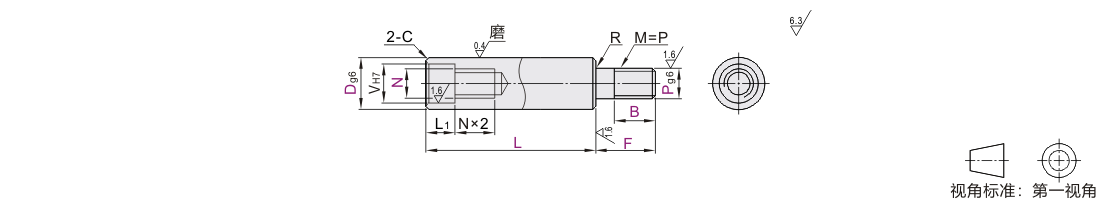

实心导向轴内螺纹引导型一端外螺纹型 D公差g6

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

代码	类型	D公差	材质		热处理	表面处理
代码	类型	D公差	国标	相当	热处理	表面处理
SHV21	内螺纹引导型	g6	GCr15	SUJ2	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—
SHV22			GCr15	SUJ2		镀硬铬，镀层硬度HV750~，镀层厚度3µm~
SHV26			9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		—
SHV27			9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		镀硬铬，镀层硬度HV750~，镀层厚度3µm~

注意：B=0时，无外螺纹。

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。

选型参数

选型表

型号			最小单位1			P 选择	引导尺寸			R	C
代码	Dg6		L	F	B	P 选择	N(选择)	V孔径	L1孔深	R	C
SHV21 SHV22 SHV26 SHV27	12	-0.006 -0.017	20~1000	4≤F≤P×5	(P≤6时) B≤F-2 (P =8·10时) B≤F-3 (P≥12时) B≤F-5 B≥螺距×3 B =0时，无外螺纹	5 6 8 10 12	4	8	8	0.3	0.5以下
	13					5 6 8 10 12	4 5	10	10
	15					5 6 8 10 12	4 5	10	10
	16		20~1200			5 6 8 10 12 16	4 5 6	12	12
	18					5 6 8 10 12 16	4 5 6	12	12
	20	-0.007 -0.020				6 8 10 12 16 20	5 6 8 10	16	16		1.0以下
	25					8 10 12 16 20 24	6 8 10 12	20	20
	30		20~ 1500			8 10 12 16 20 24 30	6 8 10 12	20	20

SUS440C材质无D15、D18规格。

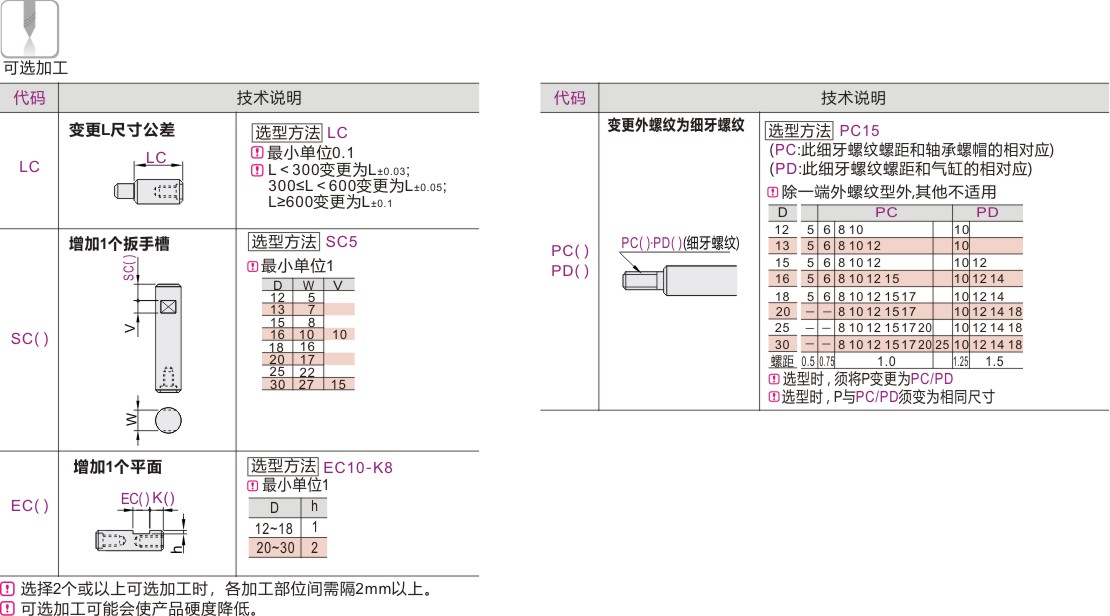

可选加工参数

暂未上传文档资料

实心导向轴 内螺纹引导型一端外螺纹型 D公差g6
