实心导向轴内螺纹引导型一端外螺纹同径型 D公差g6

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

代码	类型		D公差	材质		热处理	表面处理
代码	类型		D公差	国标	相当	热处理	表面处理
SHV31	内螺纹引导型	一端外螺纹同径型	g6	GCr15	SUJ2	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—
SHV32				GCr15	SUJ2		镀硬铬，镀层硬度HV750~，镀层厚度3µm~
SHV36				9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		—
SHV37				9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		镀硬铬，镀层硬度HV750~，镀层厚度3µm~

注意：B=0时，无外螺纹。

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。

选型参数

选型表

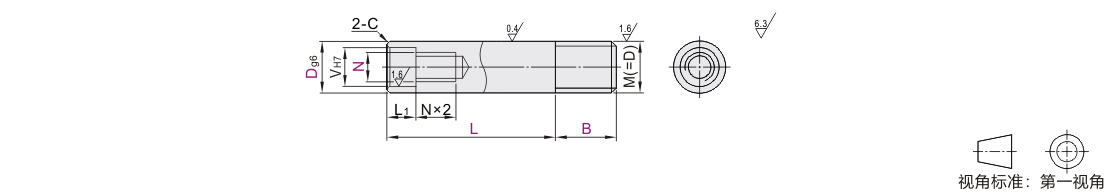

型号			最小单位1		N(选择)	引导尺寸		C
代码	Dg6		L	B	N(选择)	V孔径	L1孔深	C
SHV31 SHV32 SHV36 SHV37	12	-0.006 -0.017	20~1000	2≤B≤D×5 B=0时，无外螺纹	4	8	8	0.5以下
	16	-0.006 -0.017	20~1200		4 5 6	12	12	0.5以下
	20	-0.007 -0.020	20~1200		5 6 8 10	16	16	1.0以下
	30	-0.007 -0.020	20~1500		6 8 10 12	20	20	1.0以下

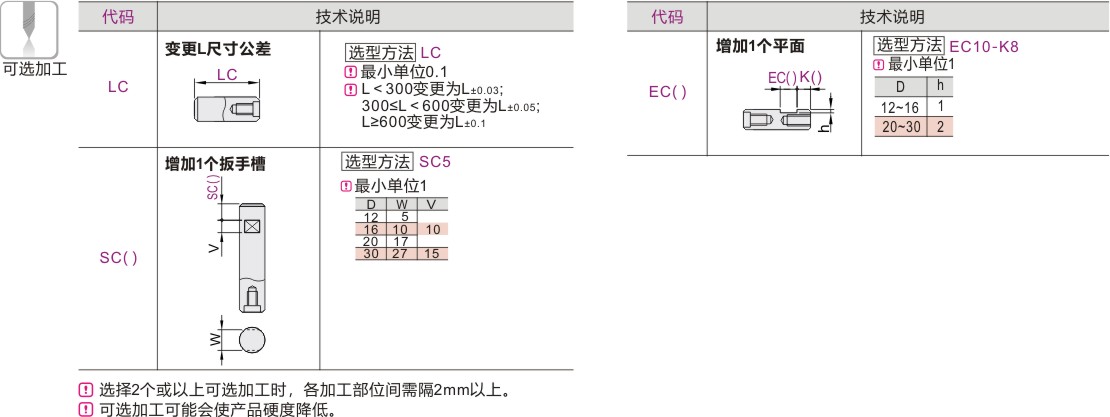

可选加工参数

暂未上传文档资料

实心导向轴 内螺纹引导型一端外螺纹同径型 D公差g6
