轴端形状

选型参数

轴径D(mm) *

长度L(mm) *

20~1000/1

螺纹长度B(mm) *

0~175/1

台阶长度E(mm) *

2~180/1

台阶直径P(mm) *

图片仅供参考

实心导向轴全长表面处理型一端外螺纹型一端外螺纹同径型 D公差g6

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

代码	类型	D公差	材质		硬度	表面处理
代码	类型	D公差	国标	相当	硬度	表面处理
SHX31	一端外螺纹型	g6	GCr15	SUJ2	高频淬火有效硬化层深度见怡合达官网淬火硬度HRC56~	无电镀镀镍
SHX41	一端外螺纹同径型	g6	GCr15	SUJ2	高频淬火有效硬化层深度见怡合达官网淬火硬度HRC56~	无电镀镀镍

注意：B=0时，无外螺纹。

选型参数

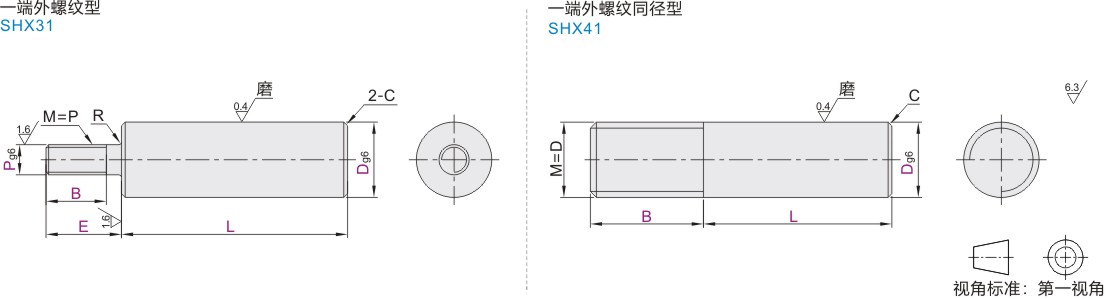

一端外螺纹型

一端外螺纹同径型

型号			最小单位1		M	C
代码	Dg6		L	B	M	C
SHX41	8	-0.005 -0.014	20~800	7~40	8	0.5以下
	10	-0.005 -0.014	20~800	8~50	10
	12	-0.006 -0.017	20~ 1000	9~60	12
	20	-0.007 -0.020		13~100	20	1.0以下
	30	-0.007 -0.020		14~150	30	1.0以下

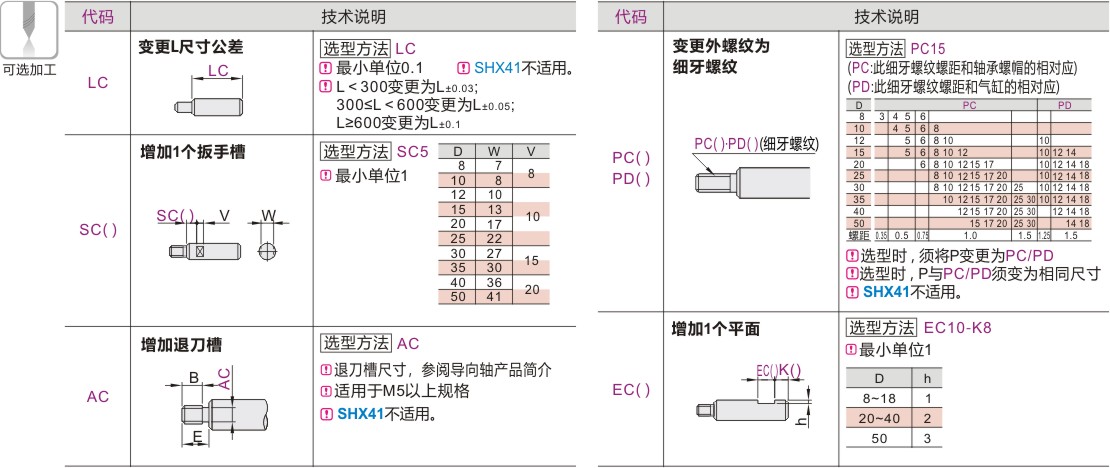

可选加工参数

暂未上传文档资料

实心导向轴 全长表面处理型 一端外螺纹型 一端外螺纹同径型 D公差g6
