还有0项未选择重置

选择代码

代码参数

材质

表面处理

轴端形状

形状筛选

轴端加工（右）

选型参数

轴径D(mm) *

长度L(mm) *

20~500/1

台阶长度E(mm) *

2~100/1

锥角长度H(mm) *

5~30/1

螺纹长度B(mm) *

0~98/1

内螺纹M(mm) *

台阶直径P(mm) *

6~17/1

图片仅供参考

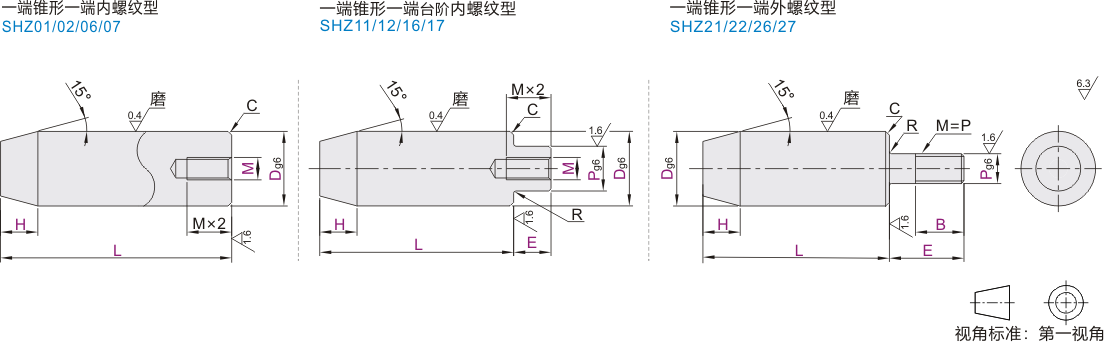

实心导向轴一端锥形一端内螺纹型一端锥形一端台阶内螺纹型一端锥形一端外螺纹型 D公差g6

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

一端锥形一端内螺纹型	一端锥形一端台阶内螺纹型	一端锥形一端外螺纹型	D公差	材质		硬度	表面处理
一端锥形一端内螺纹型	一端锥形一端台阶内螺纹型	一端锥形一端外螺纹型	D公差	国标	相当	硬度	表面处理
SHZ01	SHZ11	SHZ21	g6	GCr15	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	——
SHZ02	SHZ12	SHZ22		GCr15	SUJ2		镀硬铬，镀层硬度HV750~，镀层厚度3µm~
SHZ06	SHZ16	SHZ26		9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		——
SHZ07	SHZ17	SHZ27		9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		镀硬铬，镀层硬度HV750~，镀层厚度3µm~

注意：B=0时，无外螺纹。

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
锥形、轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴产品简介。

选型参数

一端锥形一端内螺纹型

型号			最小单位1		M 选择	C
代码	Dg6		L	H	M 选择	C
SHZ01 SHZ02 SHZ06 SHZ07	6	-0.004 -0.012	20~200	5~6	3	0.5以下
	8	-0.005 -0.014	20~200	5~ 10	3 4 5
	10	-0.005 -0.014	25~200	5~ 12	3 4 5 6
	12	-0.006 -0.017	35~300	5~ 16	4 5 6 8
	13		35~300	5~ 18	4 5 6 8
	15		45~300	10~22	4 5 6 8
	16		45~500	10~24	4 5 6 8 10
	18		55~500	10~28	4 5 6 8 10 12
	20	-0.007 -0.020	55~500	10~30	4 5 6 8 10 12	1 .0以下

一端锥形一端台阶内螺纹型

型号			最小单位1				M 选择	R	C
代码	Dg6		L	E	P	H	M 选择	R	C
SHZ11 SHZ12 SHZ16 SHZ17	8	-0.005 -0.014	20~200	2≤E≤P×4	6	5~ 10	3	0.3	0.5以下
	10	-0.005 -0.014	25~200		6~8	5~ 12	3 4 5
	12	-0.006 -0.017	35~300		6~10	5~ 16	3 4 5 6
	13		35~300		6~11	5~ 18	3 4 5 6 8
	15		45~300		6~13	10~22	3 4 5 6 8 10
	16		45~500		6~14	10~24	3 4 5 6 8 10
	18		55~500		6~16	10~28	4 5 6 8 10 12
	20	-0.007 -0.020	55~500		6~17	10~30	4 5 6 8 10 12		1.0以下

一端锥形一端外螺纹型

型号			最小单位1			P 选择	最小单位1	R	C
代码	Dg6		L	E	B	P 选择	H	R	C
SHZ21 SHZ22 SHZ26 SHZ27	8	-0.005 -0.014	20~200	2≤E≤P×5	根据使用要求指定 B尺寸 B=0时，无外螺纹	3 4 5 6	5~ 10	0.3	0.5以下
	10	-0.005 -0.014	25~200			3 4 5 6 8	5~ 12
	12	-0.006 -0.017	35~300			4 5 6 8 10	5~ 15
	13		35~300			5 6 8 10 12	5~ 18
	15		45~300			5 6 8 10 12	10~22
	16		45~ 500			5 6 8 10 12 16	10~24
	18		55~ 500			5 6 8 10 12 16	10~28
	20	-0.007 -0.020	55~ 500			5 6 8 10 12 16 20	10~30		1.0以下

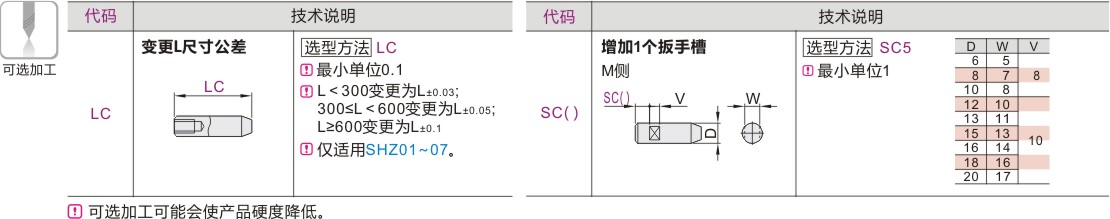

可选加工参数

暂未上传文档资料

实心导向轴 一端锥形一端内螺纹型 一端锥形一端台阶内螺纹型 一端锥形一端外螺纹型 D公差g6
