还有0项未选择重置

选择代码

代码参数

材质

表面处理

选型参数

轴径D(mm) *

长度L(mm) *

20~1000/1

台阶长度F(mm) *

2~68/1

台阶直径P(mm) *

6~17/1

内螺纹M(mm) *

图片仅供参考

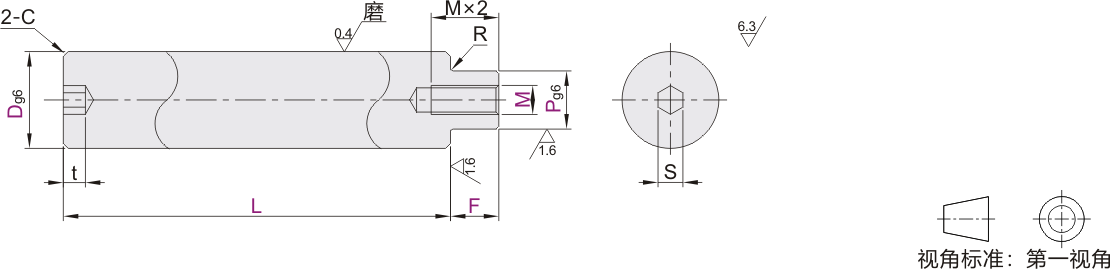

实心导向轴一端内六角孔一端台阶内螺纹型 D公差g6

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

代码	类型		D公差	材质		硬度	表面处理
代码	类型		D公差	国标	相当	硬度	表面处理
SJA11	内六角孔型	台阶内螺纹型	g6	GCr15	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐钢 HRC52~	——
SJA12				GCr15	SUJ2		镀硬铬，镀层硬度HV750~，镀层厚度3µm~
SJA16				9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		——
SJA17				9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		镀硬铬，镀层硬度HV750~，镀层厚度3µm~

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴产品简介。

选型参数

选型表

型号			最小单位1			M 选择	R	C	S	内六角孔深度t
代码	Dg6		L	F	P	M 选择	R	C	S	内六角孔深度t
SJA11 SJA12 SJA16 SJA17	8	-0.005 -0.014	20~400	2≤F≤P×4	6	3	0.3	0.5以下	3	4.5
	10	-0.005 -0.014	20~500		6~8	3 4 5			4	6
	12	-0.006 -0.017	20~600		6~ 10	3 4 5 6			5	7.5
	13		20~650		6~ 11	3 4 5 6 8
	15		20~750		6~ 13	3 4 5 6 8 10
	16		20~800		6~ 14	3 4 5 6 8 10			6	9
	18		20~900		6~ 16	4 5 6 8 10 12			6	9
	20	-0.007 -0.020	20~ 1000		6~ 17	4 5 6 8 10 12		1.0以下	8	12

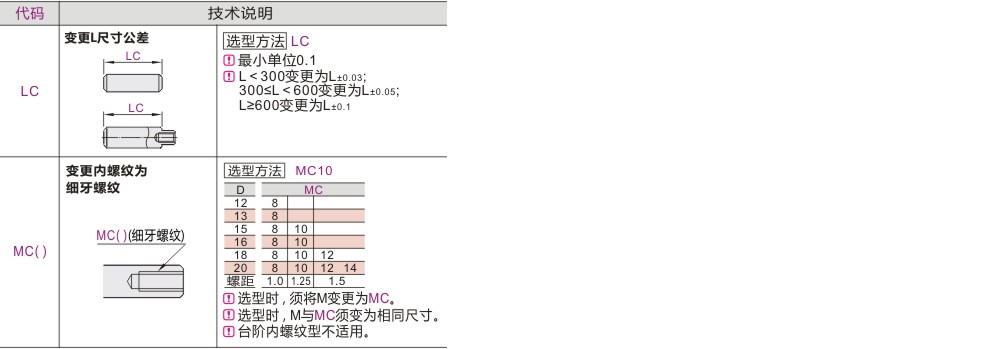

可选加工参数

暂未上传文档资料

实心导向轴 一端内六角孔一端台阶内螺纹型 D公差g6
