还有0项未选择重置

选择代码

代码参数

材质

精度等级

表面处理

轴端形状

轴身加工

形状筛选

种类筛选

轴端加工（右）

轴端加工（左）

选型参数

轴径D(mm) *

长度L(mm) *

20~1500/1

台阶长度F(mm) *

2~150/1

螺纹长度B(mm) *

0~147/1

台阶直径P(mm) *

内螺纹N(mm) *

通孔距离端面距离H(mm) *

4~496/1

扳手槽距离端面距离S(mm) *

0~1484/1

图片仅供参考

实心导向轴一端外螺纹一端内螺纹型·带扳手槽型带通孔型 D公差g6

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

带扳手槽型		带通孔型	D公差	材质		硬度	表面处理
普通级	精密级	普通级	D公差	国标	相当	硬度	表面处理
SGF01	SGF31	SGG01	g6	GCr15	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	—
SGF02	SGF32	SGG02					镀硬铬，镀层硬度HV750~，镀层厚度3µm~
SGF03	—	SGG03					低温镀黑铭
SGF06	SGF36	SGG06		9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		—
SGF07	SGF37	SGG07		9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		镀硬铬，镀层硬度HV750~，镀层厚度3µm~

注意：B=0时，无外螺纹。

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介
扳手槽、通孔、轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。
精密级导向轴的螺纹根部带有研磨退刀槽（最宽1mm，最深0.1mm）。
通孔附近可能会因加工的退火效应导致的变形，使外径公差超出规定值。

选型参数

带扳手槽型(普通级)

型号			最小单位1			P 选择	N 选择	扳手槽尺寸			R	C
代码	Dg6		L	F	B*	P 选择	N 选择	S*	W	V	R	C
SGF01 SGF02 SGF03 SGF06 SGF07	6	-0.004 -0.012	20~600	F=2~P×5	* 客户指定 B=0时，无外螺纹	3 4 5 6	3	* 客户指定	5	8	0.3	0.5 以下
	8	-0.005 -0.014	20~800			3 4 5 6 8	3 4 5		7
	10	-0.005 -0.014	20~800			4 5 6 8 10	3 4 5 6		8
	12	-0.006 -0.017	20~1000			5 6 8 10 12	4 5 6 8		10	10
	13					5 6 8 10 12	4 5 6 8		11
	15					5 6 8 10 12	4 5 6 8 10		13
	16		20~1200			5 6 8 10 12 16	4 5 6 8 10		14
	18					5 6 8 10 12 16	4 5 6 8 10 12		16
	20	-0.007 -0.020				6 8 10 12 16 20	4 5 6 8 10 12		17			1.0 以下
	25					8 10 12 16 20 24	4 5 6 8 10 12 16		22
	30		20~1500			8 10 12 16 20 24 30	6 8 10 12 16 20		27	15
	35	-0.009 -0.025	20~1500			10 12 16 20 24 30	8 10 12 16 20 24		30	15	0.5
	40		35~1500			12 16 20 24 30	10 12 16 20 24 30		36	20
	50		45~1500			16 20 24 30	12 16 20 24 30		41	20

带*号B、S根据使用要求指定尺寸，最小单位1。扳手槽尺寸参阅导向轴产品简介。
SGF03仅适用于D≤30且L≤500。

带扳手槽型(精密级)

型号			最小单位1			P 选择	N 选择	扳手槽尺寸			R	C
代码	Dg6		L	F	B*	P 选择	N 选择	S*	W	V	R	C
SGF31 SGF32 SGF36 SGF37	6	-0.004 -0.012	20~300	F=2~P×5	* 客户指定 B=0时，无外螺纹	3 4	3	* 客户指定	5	8	0.3	0.5 以下
	8	-0.005 -0.014	20~300			3 4 5 6	3 4 5		7
	10	-0.005 -0.014	20~350			4 5 6 8	3 4 5 6		8
	12	-0.006 -0.017				5 6 8 10	4 5 6 8		10	10
	13					5 6 8 10	4 5 6 8		11
	15					5 6 8 10 12	4 5 6 8 10		13
	16					5 6 8 10 12	4 5 6 8 10		14
	18					5 6 8 10 12 16	4 5 6 8 10 12		16
	20	-0.007 -0.020	20~450			6 8 10 12 16	4 5 6 8 10 12		17			1.0 以下
	25					8 10 12 16 20	4 5 6 8 10 12 16		22
	30					8 10 12 16 20 24	6 8 10 12 16 20		27	15

带*号B、S根据使用要求指定尺寸，最小单位1。扳手槽尺寸参阅导向轴产品简介。

带通孔型(普通级)

型号			最小单位1			P 选择	N 选择	通孔尺寸		R	C
代码	Dg6		L	F	B*	P 选择	N 选择	H*	d	R	C
SGG01 SGG02 SGG03 SGG06 SGG07	8	-0.005 -0.014	20~500	F=2~P×5	* 客户指定 B=0时，无外螺纹	3 4 5 6 8	3 4 5	* 客户指定	3	0.3	0.5 以下
	10	-0.005 -0.014				4 5 6 8 10	3 4 5 6
	12	-0.006 -0.017				5 6 8 10 12	4 5 6 8
	13					5 6 8 10 12	4 5 6 8		4
	15					5 6 8 10 12	4 5 6 8 10
	16					5 6 8 10 12 16	4 5 6 8 10
	18					5 6 8 10 12 16	4 5 6 8 10 12		6
	20	-0.007 -0.020				6 8 10 12 16 20	4 5 6 8 10 12		6		1.0 以下
	25					8 10 12 16 20 24	4 5 6 8 10 12 16		7
	30					8 10 12 16 20 24 30	6 8 10 12 16 20		7

带*号B、H根据使用要求指定尺寸，最小单位1。

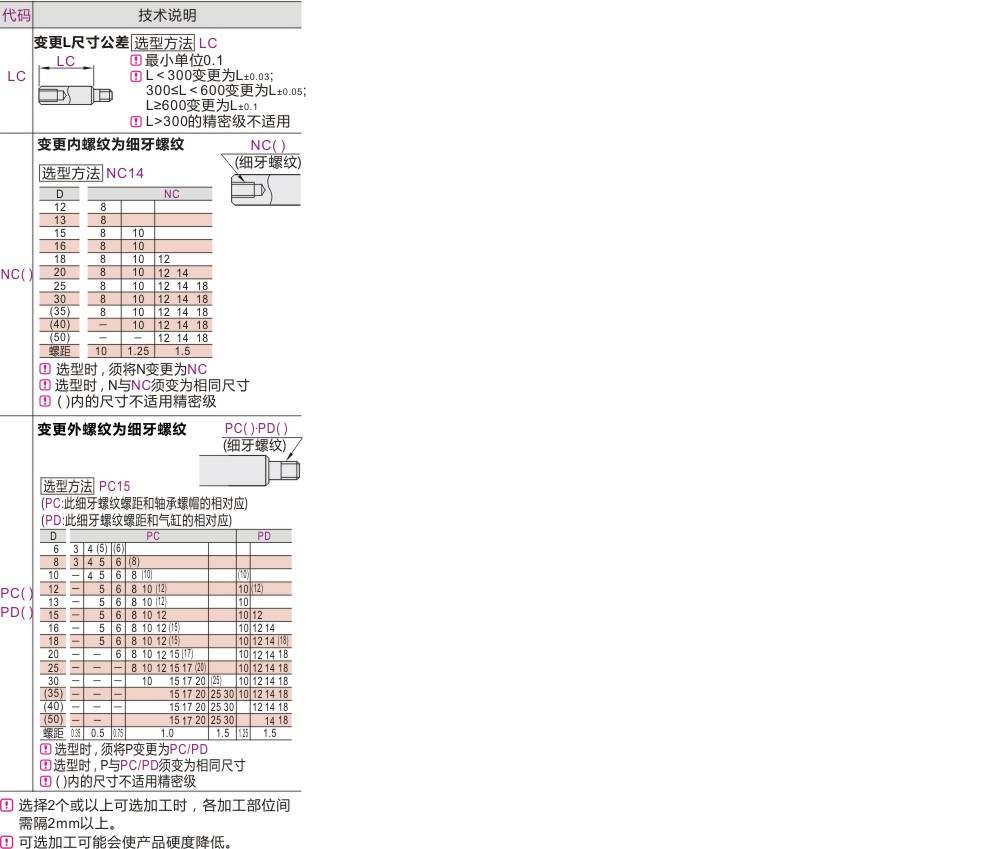

可选加工参数
