轴径D(mm) *

长度L(mm) *

20~1500/1

螺纹长度B(mm) *

2~150/1

螺纹中心距W(mm) *

8~22/1

内螺纹N(mm) *

图片仅供参考

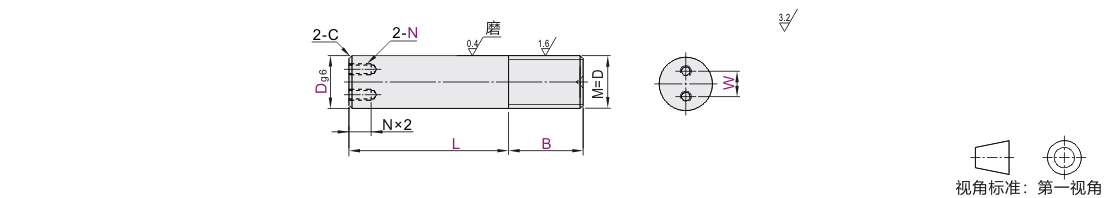

实心导向轴一端内螺纹双孔一端外螺纹同径型 D公差g6

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

代码	类型		D公差	材质		热处理	表面处理
代码	类型		D公差	国标	相当	热处理	表面处理
SJC41	内螺纹双孔型	外螺纹同径型	g6	GCr15	SUJ2	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—
SJC42				GCr15	SUJ2		镀硬铬，镀层硬度HV750~，镀层厚度3µm~
SJC46				9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		—
SJC47				9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		镀硬铬，镀层硬度HV750~，镀层厚度3µm~

注意：B=0时，无外螺纹。

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。

选型参数

选型表

型号		最小单位1		W 最小单位1	N	C
代码	D	L	B	W 最小单位1	N	C
SJC41 SJC42 SJC46 SJC47	16	20~800	根据使用要求指定B尺寸 B=0时，无外螺纹	D-W-N≥4 W-N≥3	4 5 6 8 10 12	0.5以下
	20	20~1000				1.0以下
	30	20~1500				1.0以下

暂未上传文档资料

实心导向轴 一端内螺纹双孔一端外螺纹同径型 D公差g6
