还有0项未选择重置

选择代码

代码参数

材质

精度等级

表面处理

选型参数

轴径D(mm) *

长度L(mm) *

20~1500/1

台阶长度E(mm) *

5~90/1

外螺纹M(mm) *

内螺纹N(mm) *

图片仅供参考

实心导向轴一端外螺纹一端内螺纹型·带退刀槽型 D公差g6

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

代码	类型		精度等级	D公差	材质		硬度	表面处理
代码	类型		精度等级	D公差	国标	相当	硬度	表面处理
SGH01	一端外螺纹一端内螺纹型	带退刀槽型	普通级	g6	GCr15	SUJ2	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—
SGH02					GCr15	SUJ2		镀硬铬，镀层硬度HV750~，镀层厚度3µm~
SGH06					9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		—
SGH07					9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		镀硬铬，镀层硬度HV750~，镀层厚度3µm~
SGH31			精密级		GCr15	SUJ2		—
SGH32					GCr15	SUJ2		镀硬铬，镀层硬度HV750~，镀层厚度3µm~
SGH36					9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		—
SGH37					9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		镀硬铬，镀层硬度HV750~，镀层厚度3µm~

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。

选型参数

普通级

型号			最小单位1		M 选择	N 选择	C
代码	Dg6		L	E	M 选择	N 选择	C
SGH01 SGH02 SGH06 SGH07	8	-0.005 -0.014	20~800	E=5~M×3	6	3 4 5	0.5以下
	10	-0.005 -0.014	20~800		6 8	3 4 5 6
	12	-0.006 -0.017	20~1000		6 8 10	4 5 6 8
	13				6 8 10 12	4 5 6 8
	15				6 8 10 12	4 5 6 8 10
	16		20~1200		6 8 10 12	4 5 6 8 10
	18				6 8 10 12 16	4 5 6 8 10 12
	20	-0.007 -0.020			6 8 10 12 16	4 5 6 8 10 12	1.0以下
	25				8 10 12 16 20 24	4 5 6 8 10 12 16
	30		20~1500		8 10 12 16 20 24	6 8 10 12 16 20
	35	-0.009 -0.025			10 12 16 20 24 30	8 10 12 16 20 24
	40				12 16 20 24 30	10 12 16 20 24 30
	50				16 20 24 30	12 16 20 24 30

精密级

型号			最小单位1		M 选择	N 选择	C
代码	Dg6		L	E	M 选择	N 选择	C
SGH31 SGH32 SGH36 SGH37	8	-0.005 -0.014	20~300	E=5~M×3	6	3 4 5	0.5以下
	10	-0.005 -0.014	20~350		6 8	3 4 5 6
	12	-0.006 -0.017			6 8 10	4 5 6 8
	13				6 8 10 12	4 5 6 8
	15				6 8 10 12	4 5 6 8 10
	16				6 8 10 12	4 5 6 8 10
	18				6 8 10 12 16	4 5 6 8 10 12
	20	-0.007 -0.020	20~450		6 8 10 12 16	4 5 6 8 10 12	1.0以下
	25				8 10 12 16 20	4 5 6 8 10 12 16
	30				8 10 12 16 20 24	4 5 6 8 10 12 16 20

M6的MC( )内尺寸为精密级

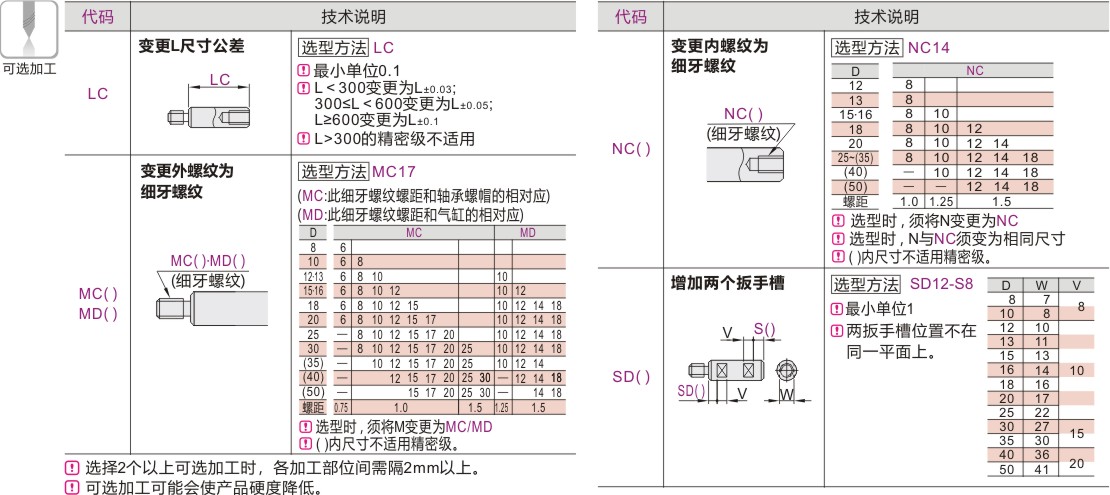

可选加工参数

暂未上传文档资料

实心导向轴 一端外螺纹一端内螺纹型·带退刀槽型 D公差g6
