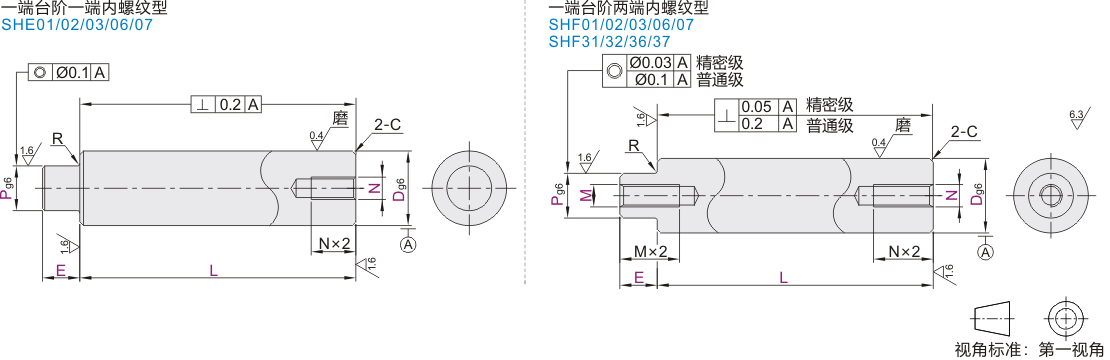

实心导向轴一端台阶一端内螺纹型一端台阶两端内螺纹型 D公差g6

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

一端台阶一端内螺纹型	一端台阶两端内螺纹型		D公差	材质		硬度
一端台阶一端内螺纹型	一端台阶两端内螺纹型			材质			普通级	普通级	精密级	国标	相当
SHE01	SHF01	SHF31		g6	GCr15		SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	—
SHE02	SHF02	SHF32	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
SHE03	SHF03	—	低温镀黑铭
SHE06	SHF06	SHF36	9Cr18Mo 或同等硬度耐蚀钢		SUS440C 或同等硬度耐蚀钢	—
SHE07	SHF07	SHF37	9Cr18Mo 或同等硬度耐蚀钢		SUS440C 或同等硬度耐蚀钢	镀硬铬，镀层硬度HV750~，镀层厚度3µm~

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。
精密级导向轴的台阶部带有研磨退刀槽（最宽1mm，最深0.1mm）。
D=8~30时，R=0.3；D=35~50时，R=0.5。 D=8~18时，C=0.5以下；D=20~50时，C=1.0以下。

选型参数

一端台阶一端内螺纹型(普通级)

型号			最小单位1			N 选择
代码	Dg6		L	E	P	N 选择
SHE01 SHE02 SHE03 SHE06 SHE07	8	-0.005 -0.014	20~800	E=2~P×4	6	3 4 5
	10	-0.005 -0.014	20~800		6~8	3 4 5 6
	12	-0.006 -0.017	20~1000		6~10	4 5 6 8
	13				6~11	4 5 6 8
	15				6~13	4 5 6 8 10
	16		20~1200		6~14	4 5 6 8 10
	18				8~16	4 5 6 8 10 12
	20	-0.007 -0.020			8~17	4 5 6 8 10 12
	25				8~22	4 5 6 8 10 12 16
	30		20~1500		9~27	6 8 10 12 16 20
	35	-0.009 -0.025			9~32	8 10 12 16 20 24
	40				11~37	10 12 16 20 24 30
	50				11~47	10 12 16 20 24 30

SHE03仅适用于D≤30且L≤500。

一端台阶两端内螺纹型(普通级)

型号			最小单位1			M 选择	N 选择
代码	Dg6		L	E	P	M 选择	N 选择
SHF01 SHF02 SHF03 SHF06 SHF07	8	-0.005 -0.014	20~800	E=2~P×4	6	3	3 4 5
	10	-0.005 -0.014	20~800		6~8	3 4 5	3 4 5 6
	12	-0.006 -0.017	20~1000		6~10	3 4 5 6	4 5 6 8
	13				6~11	3 4 5 6 8	4 5 6 8
	15				6~13	3 4 5 6 8 10	4 5 6 8 10
	16		20~1200		6~14	3 4 5 6 8 10	4 5 6 8 10
	18				8~16	4 5 6 8 10 12	4 5 6 8 10 12
	20	-0.007 -0.020			8~17	4 5 6 8 10 12	4 5 6 8 10 12
	25				8~22	4 5 6 8 10 12 16	4 5 6 8 10 12 16
	30		20~1500		9~27	5 6 8 10 12 16 20 24	6 8 10 12 16 20
	35	-0.009 -0.025			9~32	5 6 8 10 12 16 20 24	8 10 12 16 20 24
	40				11~37	6 8 10 12 16 20 24 30	10 12 16 20 24 30
	50				11~47	6 8 10 12 16 20 24 30	10 12 16 20 24 30

SHF03仅适用于D≤30且L≤500。

一端台阶两端内螺纹型(精密级)

型号			最小单位1			M 选择	N 选择
代码	Dg6		L	E	P	M 选择	N 选择
SHF31 SHF32 SHF36 SHF37	8	-0.005 -0.014	20~300	E=2~P×4	6	3	3 4 5
	10	-0.005 -0.014	20~350		6~8	3 4 5	3 4 5 6
	12	-0.006 -0.017			6~10	3 4 5 6	4 5 6 8
	13				6~11	3 4 5 6 8	4 5 6 8
	15				6~13	3 4 5 6 8 10	4 5 6 8 10
	16				6~14	3 4 5 6 8 10	4 5 6 8 10
	18				8~16	4 5 6 8 10 12	4 5 6 8 10 12
	20	-0.007 -0.020	20~450		8~17	4 5 6 8 10 12	4 5 6 8 10 12
	25				8~22	4 5 6 8 10 12 16	4 5 6 8 10 12 16
	30				9~27	5 6 8 10 12 16 20 24	6 8 10 12 16 20

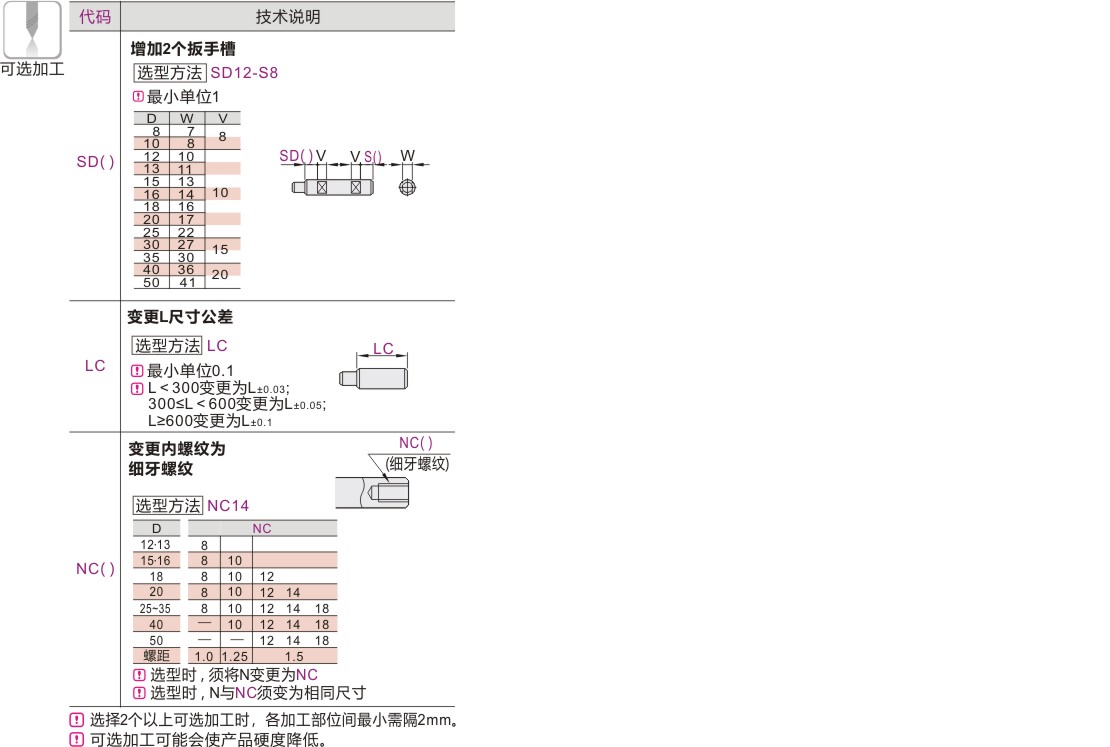

可选加工参数
