还有0项未选择重置

选择代码

代码参数

材质

精度等级

表面处理

形状筛选

种类筛选

轴端加工（右）

轴端加工（左）

选型参数

轴径D(mm) *

长度L(mm) *

20~1500/1

台阶长度E(mm) *

2~188/1

台阶直径P(mm) *

6~47/1

内螺纹M(mm) *

内螺纹N(mm) *

扳手槽距离端面距离S(mm) *

0~1484/1

图片仅供参考

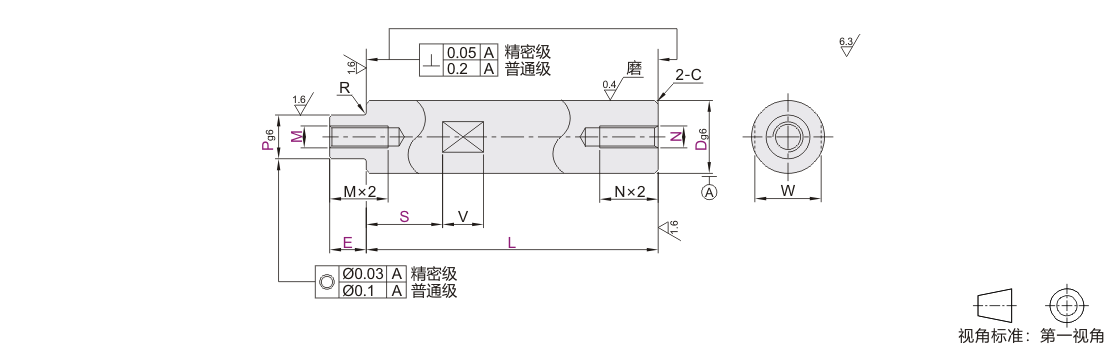

实心导向轴一端台阶两端内螺纹型·带扳手槽型 D公差g6

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

代码	类型		精度等级	D公差	材质		硬度	表面处理
代码	类型		精度等级	D公差	国标	相当	硬度	表面处理
SHG01	一端台阶两端内螺纹型	带扳手槽型	普通级	g6	GCr15	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—
SHG02					GCr15	SUJ2		镀硬铬，镀层硬度HV750~，镀层厚度3µm~
SHG03					9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		低温镀黑铬
SHG06								—
SHG07								镀硬铬，镀层硬度HV750~，镀层厚度3µm~
SHG31			精密级		GCr15	SUJ2		—
SHG32					GCr15	SUJ2		镀硬铬，镀层硬度HV750~，镀层厚度3µm~
SHG36					9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		—
SHG37					9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		镀硬铬，镀层硬度HV750~，镀层厚度3µm~

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
扳手槽、轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。
精密级导向轴的台阶部带有研磨退刀槽（最宽1mm，最深0.1mm）。

选型参数

普通级

型号			最小单位1			M 选择	N 选择	扳手槽尺寸			R	C
代码	Dg6		L	E	P	M 选择	N 选择	S	W	V	R	C
SHG01 SHG02 SHG03 SHG06 SHG07	8	-0.005 -0.014	20~800	E=2~P×4	6	3	3 4 5	根据使用要求指定 S尺寸最小单位1 扳手槽尺寸参阅导向轴产品简介	7	8	0.3	0.5以下
	10	-0.005 -0.014	20~800		6~8	3 4 5	3 4 5 6		8	8
	12	-0.006 -0.017	20~1000		6~10	3 4 5 6	4 5 6 8		10	10
	13				6~11	3 4 5 6 8	4 5 6 8		11
	15				6~13	3 4 5 6 8 10	4 5 6 8 10		13
	16		20~1200		6~14	3 4 5 6 8 10	4 5 6 8 10		14
	18				8~16	4 5 6 8 10 12	4 5 6 8 10 12		16
	20	-0.007 -0.020			8~17	4 5 6 8 10 12	4 5 6 8 10 12		17			1.0以下
	25				8~22	4 5 6 8 10 12 16	4 5 6 8 10 12 16		22
	30		20~1500		9~27	5 6 8 10 12 16 20 24	6 8 10 12 16 20		27	15
	35	-0.009 -0.025			9~32	5 6 8 10 12 16 20 24	8 10 12 16 20 24		30	15	0.5
	40				11~37	6 8 10 12 16 20 24 30	10 12 16 20 24 30		36	20
	50				11~47	6 8 10 12 16 20 24 30	12 16 20 24 30		41	20

SHG03仅适用于D≤30且L≤500。

精密级

型号			最小单位1			M 选择	N 选择	扳手槽尺寸			R	C
代码	Dg6		L	E	P	M 选择	N 选择	S	W	V	R	C
SHG31 SHG32 SHG36 SHG37	8	-0.005 -0.014	20~300	E=2~P×4	6	3	3 4 5	根据使用要求指定 S尺寸最小单位1 扳手槽尺寸参阅导向轴产品简介	7	8	0.3	0.5以下
	10	-0.005 -0.014	20~350		6~8	3 4 5	3 4 5 6		8	8
	12	-0.006 -0.017			6~10	3 4 5 6	4 5 6 8		10	10
	13				6~11	3 4 5 6 8	4 5 6 8		11
	15				6~13	3 4 5 6 8 10	4 5 6 8 10		13
	16				6~14	3 4 5 6 8 10	4 5 6 8 10		14
	18				8~16	4 5 6 8 10 12	4 5 6 8 10 12		16
	20	-0.007 -0.020	20~450		8~17	4 5 6 8 10 12	4 5 6 8 10 12		17			1 .0以下
	25				8~22	4 5 6 8 10 12 16	4 5 6 8 10 12 16		22
	30				8~27	5 6 8 10 12 16 20 24	4 5 6 8 10 12 16 20		27	15

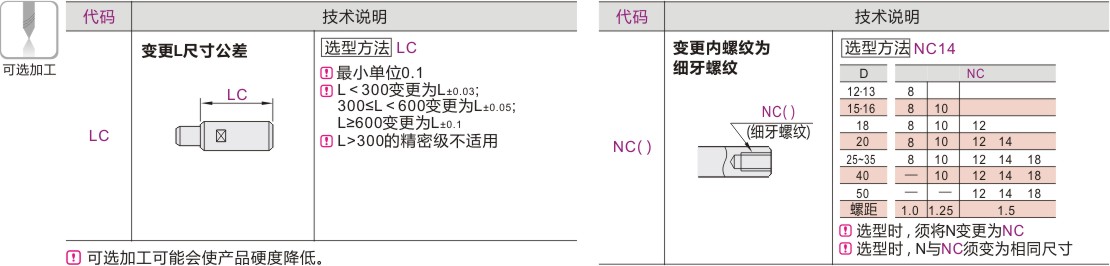

可选加工参数

暂未上传文档资料

实心导向轴 一端台阶两端内螺纹型·带扳手槽型 D公差g6
