实心导向轴一端外螺纹一端内螺纹带退刀槽型·带扳手槽型带通孔型 D公差g6

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

带扳手槽型		带通孔型	D公差	材质		硬度	表面处理
普通级	精密级	普通级	D公差	国标	相当	硬度	表面处理
SGJ01	SGJ31	SGK01	g6	GCr15	SUJ2	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—
SGJ02	SGJ32	SGK02					镀硬铬，镀层硬度HV750~，镀层厚度3µm~
SGJ03	—	—					低温镀黑烙
SGJ06	SGJ36	SGK06		9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		—
SGJ07	SGJ37	SGK07		9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		镀硬铬，镀层硬度HV750~，镀层厚度3µm~

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
扳手槽、通孔、轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。
精密级导向轴的螺纹根部带有研磨退刀槽（最宽1mm，最深0.1mm）。
通孔附近可能会因加工的退火效应导致的变形，使外径公差超出规定值。

选型参数

带扳手槽型（普通级）

型号			最小单位1		M 选择	N 选择	扳手槽尺寸			C
代码	Dg6		L	E	M 选择	N 选择	S*	W	V	C
SGJ01 SGJ02 SGJ03 SGJ06 SGJ07	8	-0.005 -0.014	20~800	E=5~M×3	6	3 4 5	* 客户指定	7	8	0.5 以下
	10	-0.005 -0.014	20~800		6 8	3 4 5 6		8	8
	12	-0.006 -0.017	20~1000		6 8 10	4 5 6 8		10	10
	13				6 8 10 12	4 5 6 8		11
	15				6 8 10 12	4 5 6 8 10		13
	16		20~1200		6 8 10 12	4 5 6 8 10		14
	18				6 8 10 12 16	4 5 6 8 10 12		16
	20	-0.007 -0.020			6 8 10 12 16	4 5 6 8 10 12		17		1.0 以下
	25				8 10 12 16 20 24	4 5 6 8 10 12 16		22
	30		20~1500		8 10 12 16 20 24	6 8 10 12 16 20		27	15
	35	-0.009 -0.025			10 12 16 20 24 30	8 10 12 16 20 24		30	15
	40				12 16 20 24 30	10 12 16 20 24 30		36	20
	50				16 20 24 30	12 16 20 24 30		41	20

带*号S根据使用要求指定尺寸，最小单位1。扳手槽尺寸参阅导向轴产品简介。

SGJ03仅适用于D≤30且L≤500。

螺纹退刀槽尺寸
M	螺距	MC	（A）
6	1.0	4.4 (4.2)	2
8	1.25	6.0	3
10	1.5	7.7	3
12	1.75	9.4	4
16	2.0	13.0	4
20	2.5	16.4	5
24	3.0	19.6
30	3.5	25.0

M6的MC（）内的尺寸为精密级

带扳手槽型（精密级）

型号			最小单位1		M 选择	N 选择	扳手槽尺寸			C
代码	Dg6		L	E	M 选择	N 选择	S*	W	V	C
SGJ31 SGJ32 SGJ36 SGJ37	8	-0.005 -0.014	20~300	E=5~M×3	6	3 4 5	* 客户指定	7	8	0.5 以下
	10	-0.005 -0.014	20~350		6 8	3 4 5 6		8	8
	12	-0.006 -0.017			6 8 10	4 5 6 8		10	10
	13				6 8 10	4 5 6 8		11
	15				6 8 10 12	4 5 6 8 10		13
	16				6 8 10 12	4 5 6 8 10		14
	18				6 8 10 12 16	4 5 6 8 10 12		16
	20	-0.007 -0.020	20~450		6 8 10 12 16	4 5 6 8 10 12		17		1.0 以下
	25				8 10 12 16 20	4 5 6 8 10 12 16		22
	30				8 10 12 16 20 24	6 8 10 12 16 20		27	15

带*号S根据使用要求指定尺寸，最小单位1。扳手槽尺寸参阅导向轴产品简介。

螺纹退刀槽尺寸
M	螺距	MC	（A）
6	1.0	4.4 (4.2)	2
8	1.25	6.0	3
10	1.5	7.7	3
12	1.75	9.4	4
16	2.0	13.0	4
20	2.5	16.4	5
24	3.0	19.6
30	3.5	25.0

M6的MC（）内的尺寸为精密级

带通孔型（普通级）

型号			最小单位1		M 选择	N 选择	通孔尺寸		C
代码	Dg6		L	E	M 选择	N 选择	H*	d	C
SGK01 SGK02 SGK06 SGK07	8	-0.005 -0.014	20~500	E=5~M×3	6 8	3 4 5	* 客户指定	3	0.5 以下
	10	-0.005 -0.014			6 8 10	3 4 5 6
	12	-0.006 -0.017			6 8 10 12	4 5 6 8
	13				6 8 10 12	4 5 6 8		4
	15				6 8 10 12	4 5 6 8 10
	16				6 8 10 12 16	4 5 6 8 10
	18				6 8 10 12 16	4 5 6 8 10 12		6
	20	-0.007 -0.020			6 8 10 12 16 20	4 5 6 8 10 12		6	1.0 以下
	25				8 10 12 16 20 24	4 5 6 8 10 12 16		7
	30				8 10 12 16 20 24	6 8 10 12 16 20		7

带*号H根据使用要求指定尺寸，最小单位1。

螺纹退刀槽尺寸
M	螺距	MC	（A）
6	1.0	4.4 (4.2)	2
8	1.25	6.0	3
10	1.5	7.7	3
12	1.75	9.4	4
16	2.0	13.0	4
20	2.5	16.4	5
24	3.0	19.6
30	3.5	25.0

M6的MC（）内的尺寸为精密级

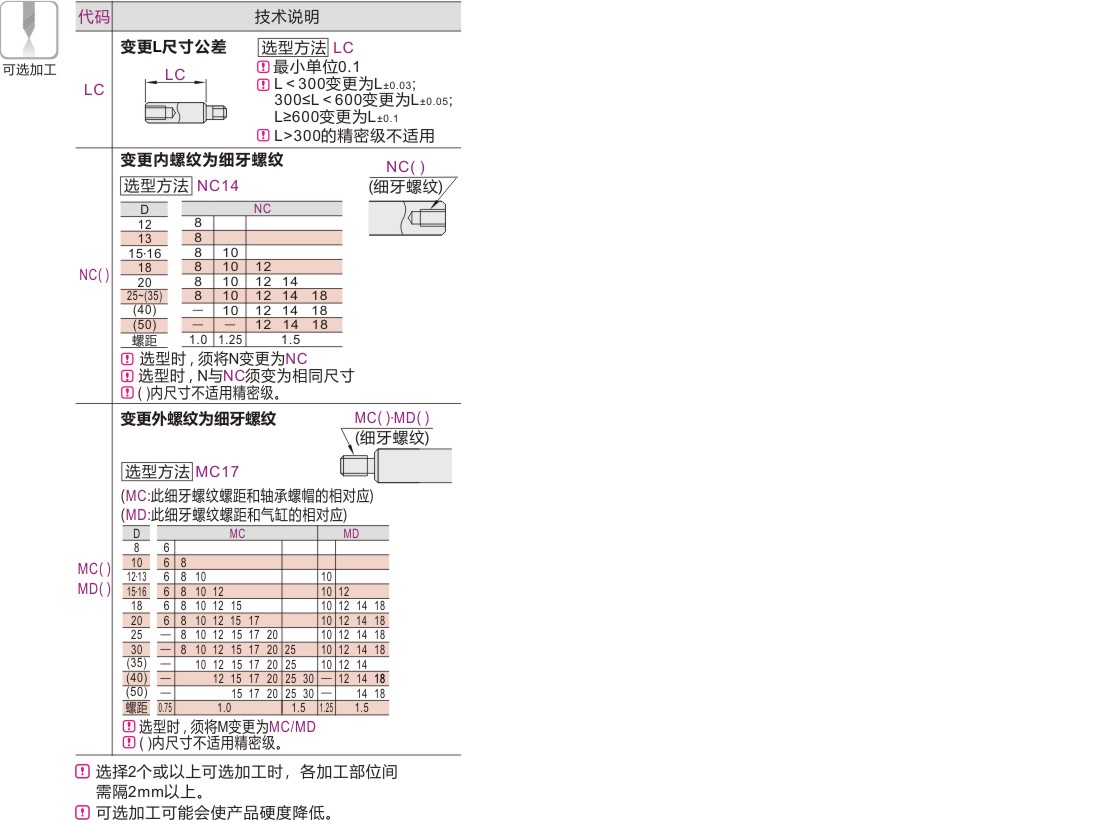

可选加工参数
