还有0项未选择重置

选择代码

代码参数

轴端形状

轴端加工（右）

选型参数

轴径D(mm) *

长度L(mm) *

20~1500/1

台阶长度E(mm) *

2~188/1

台阶直径P(mm) *

6~47/1

内螺纹M(mm) *

内螺纹N(mm) *

图片仅供参考

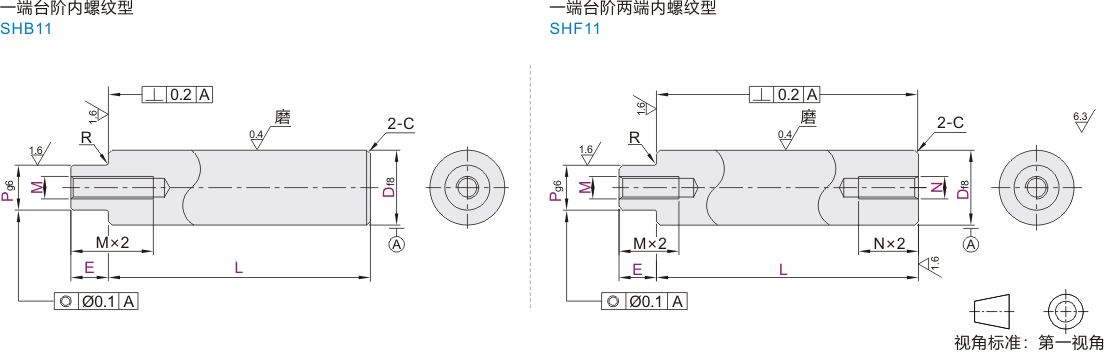

实心导向轴一端台阶内螺纹型一端台阶两端内螺纹型 D公差f8

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

一端台阶内螺纹型	一端台阶两端内螺纹型	精度等级	D公差	材质		硬度	表面处理
一端台阶内螺纹型	一端台阶两端内螺纹型	精度等级	D公差	国标	相当	硬度	表面处理
SHB11	SHF11	普通级	f8	45	S45C	一	镀硬铬，镀层硬度HV750~ 镀层厚度3μm~

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。

D=8~30时，R=0.3；D=35~50时，R=0.5。 D=8~18时，C=0.5以下；D=20~50时，C=1.0以下。

选型参数

一端台阶内螺纹型

一端台阶两端内螺纹型

型号			最小单位1			M 选择	N 选择
代码	Df8		L	E	P	M 选择	N 选择
(D公差f8) SHB11	8	-0.013 -0.035	20~800	E=2~P×4	6	3	3 4 5
	10	-0.013 -0.035	20~800		6~8	3 4 5	3 4 5 6
	12	-0.016 -0.043	20~1000		6~ 10	3 4 5 6	4 5 6 8
	13				6~ 11	3 4 5 6 8	4 5 6 8
	15				6~ 13	3 4 5 6 8 10	4 5 6 8 10
	16		20~1200		6~ 14	3 4 5 6 8 10	4 5 6 8 10
	18				8~ 16	4 5 6 8 10 12	4 5 6 8 10 12
	20	-0.020 -0.053			8~ 17	4 5 6 8 10 12	4 5 6 8 10 12
	25				8~22	4 5 6 8 10 12 16	4 5 6 8 10 12 16
	30		20~1500		9~27	5 6 8 10 12 16 20 24	6 8 10 12 16 20
	35	-0.025 -0.064			9~32	5 6 8 10 12 16 20 24	8 10 12 16 20 24
	40				11~37	6 8 10 12 16 20 24 30	10 12 16 20 24 30
	50				11~47	6 8 10 12 16 20 24 30	10 12 16 20 24 30

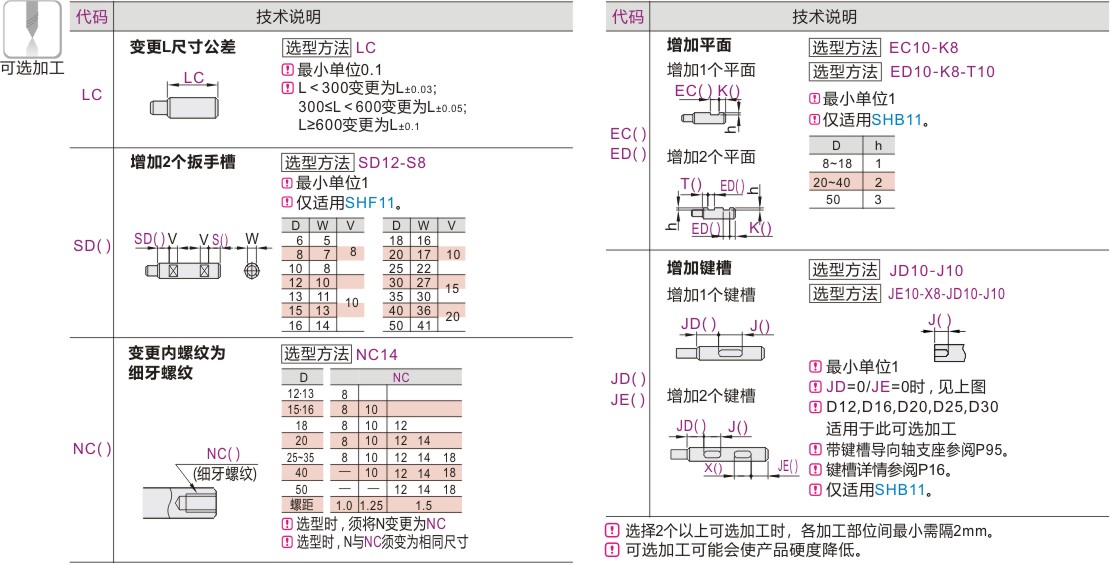

可选加工参数

暂未上传文档资料

实心导向轴 一端台阶内螺纹型 一端台阶两端内螺纹型 D公差f8
