选型参数

轴径D(mm) *

长度L(mm) *

20~1200/1

螺纹长度S(mm) *

3~100/1

B *

5~65/1

槽宽F(mm) *

图片仅供参考

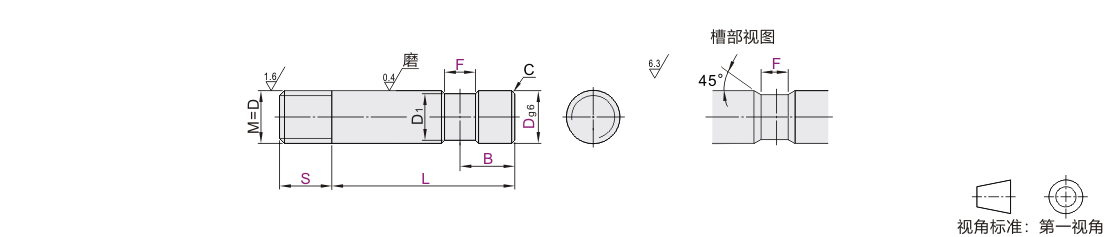

实心导向轴一端带止动螺丝槽型一端外螺纹同径型 D公差g6

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

代码	类型	D公差	材质		热处理	表面处理
代码	类型	D公差	国标	相当	热处理	表面处理
SHT41	一端带止动螺丝槽一端外螺纹同径型	g6	GCr15	SUJ2	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—
SHT42			GCr15	SUJ2		镀硬铬，镀层硬度HV750~，镀层厚3µm~
SHT46			9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		—
SHT47			9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		镀硬铬，镀层硬度HV750~，镀层厚度3µm~

注意：S=0时，无外螺纹。

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
止动螺丝槽、轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。

选型参数

选型表

型号			最小单位1		槽尺寸			C
代码	Dg6		L	S	B(最小单位1)	F(选择)	D1	C
SHT41 SHT42 SHT46 SHT47	6	-0.004 -0.012	20~600	螺距×3≤S≤M×5 S =0时，无外螺纹	5~20	4	5	0.5以下
	8	-0.005 -0.014	20~800		5~25	4 5	7
	10	-0.005 -0.014	20~800		5~30	4 5	9
	12	-0.006 -0.017	20~1000		5~35	5	10
	16	-0.006 -0.017	20~1200		5~50	5 6	14
	20	-0.007 -0.020	20~1200		5~65	6 7	18	1.0以下

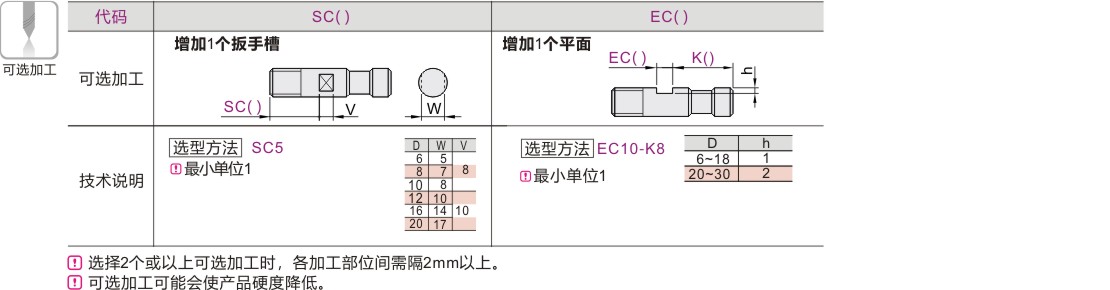

可选加工参数

暂未上传文档资料

实心导向轴 一端带止动螺丝槽型一端外螺纹同径型 D公差g6
