实心导向轴 一端台阶外螺纹型 一端台阶外螺纹一端内螺纹型 D公差f8
图片仅供参考
收藏 分享

实心导向轴 一端台阶外螺纹型 一端台阶外螺纹一端内螺纹型 D公差f8

产品属性： 类型 一端台阶型 材质 S45C 表面处理 镀硬铬 精度等级 普通级 轴公差 f8 轴身加工 轴身不加工 轴端加工（左） 外螺纹 形状筛选 一端台阶
产品型号： 请点击左侧选项进行选型
一端台阶
外螺纹型		一端台阶外螺纹
一端内螺纹型		精度
等级		D公差材质硬度表面处理
国标 相当
SHK11SHL11普通级f845S45C一镀硬铬，镀层硬度HV750~
镀层厚度3μm~

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。

注意：B=0时，无外螺纹。

D=8~30时，R=0.3；D=35~50时，R=0.5。

D=8~18时，C=0.5以下；D=20~50时，C=1.0以下。

选型参数

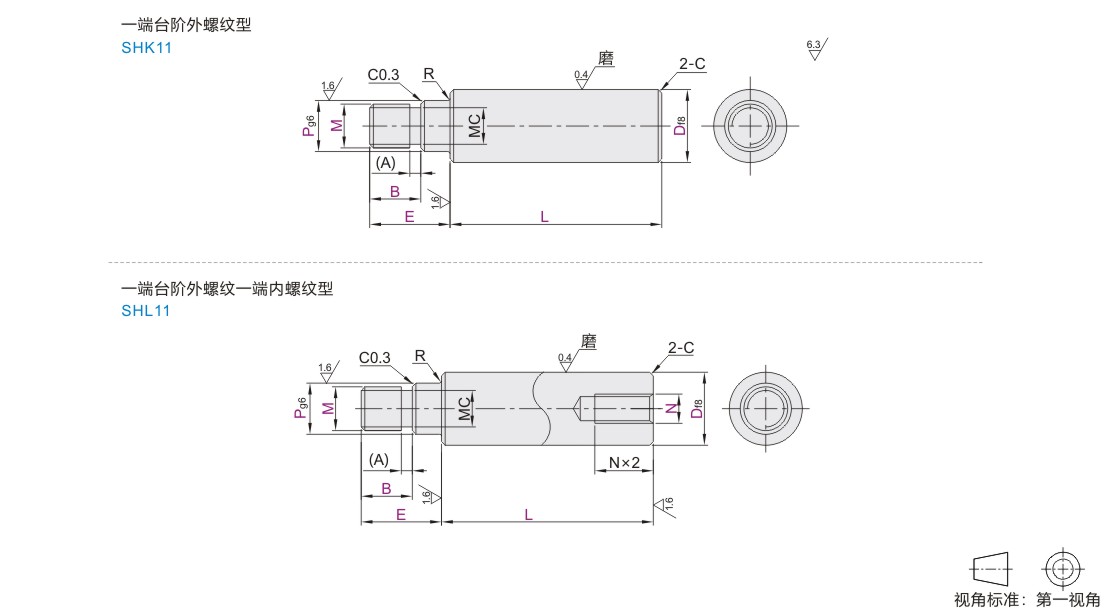

一端台阶外螺纹型

型号最小单位1M
选择
代码Df8LEBP
(D公差f8)
SHK11		8 -0.013
-0.035		20~800E=10~P×5

根据使用要求指定

B尺寸

B=0时，无外螺纹

M<P<D 6
10 6 8
12 -0.016
-0.043		20~1000 6 8 10
13 6 8 10
15 6 8 10 12
16 20~1200 6 8 10 12
18 6 8 10 12 16
20 -0.020
-0.053		 6 8 10 12 16
25 8 10 12 16 20
30 20~1500 8 10 12 16 20 24
35 -0.025
-0.064		E=20~P×5 10 12 16 20 24 30
40 12 16 20 24 30
50 16 20 24 30

一端台阶外螺纹一端内螺纹型

型号最小单位1M
选择		N
选择
代码Df8LEBP
(D公差f8)
SHL11		8-0.013
-0.035		20~800E=10~P×5

根据使用要求

指定B尺寸

M<P<D 6 3 4 5
10 6 8 3 4 5 6
12-0.016
-0.043		20~1000 6 8 10 4 5 6 8
13 6 8 10 4 5 6 8
15 6 8 10 12 4 5 6 8 10
1620~1200 6 8 10 12 4 5 6 8 10
18 6 8 10 12 16 4 5 6 8 10 12
20-0.020
-0.053		 6 8 10 12 16 4 5 6 8 10 12
25 8 10 12 16 20 4 5 6 8 10 12 16
3020~1500 8 10 12 16 20 24 6 8 10 12 16 20
35-0.025
-0.064		E=20~P×5 10 12 16 20 24 30 8 10 12 16 20 24
40 12 16 20 24 30 10 12 16 20 24 30
50 16 20 24 30 12 16 20 24 30
粗牙螺纹退刀槽尺寸
M螺距MC(A)
61.04.42
81.256 .03
101.57.7
121.759.44
162.013.0
202.516.45
243.019.6
303.525.0
细牙螺纹退刀槽尺寸①
M螺距MC(A)
60.754.82
816.4
108.4
1210.4
1513.4
1715.4
2018.4
251.522.73
3027.7
细牙螺纹退刀槽尺寸②
MD螺距MC(A)
101.2583
121.59.7
1411.7
1815.7

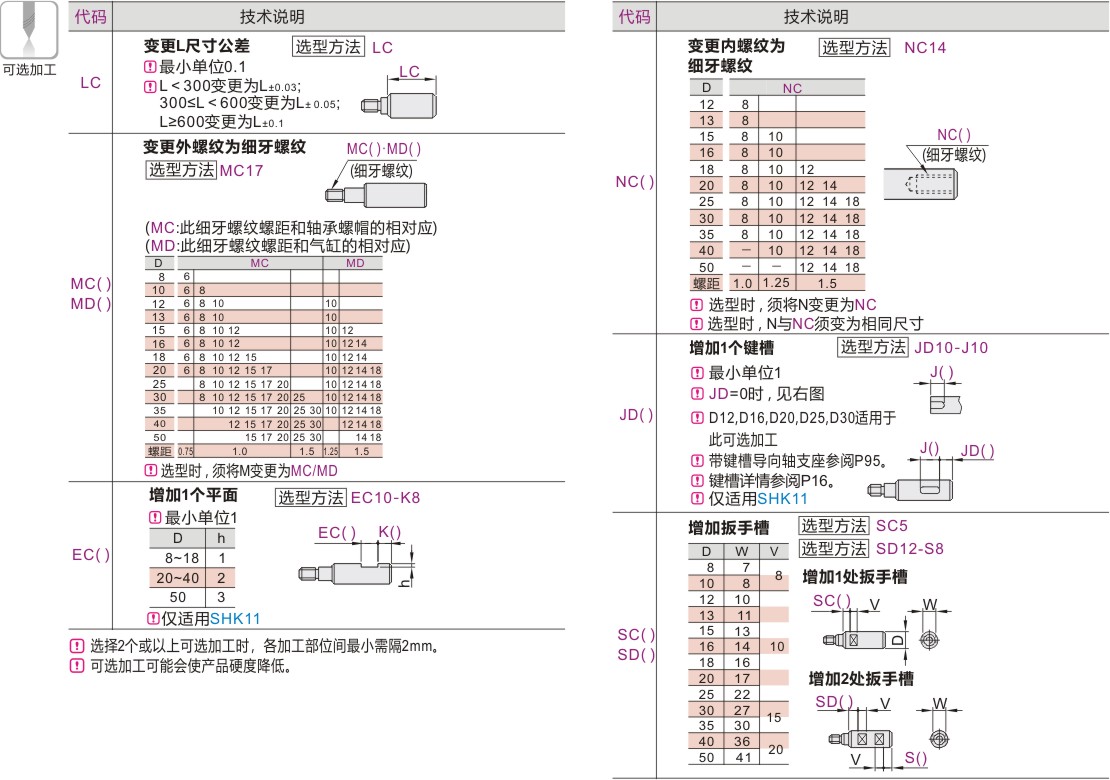

可选加工参数
产品名称
暂未上传文档资料
