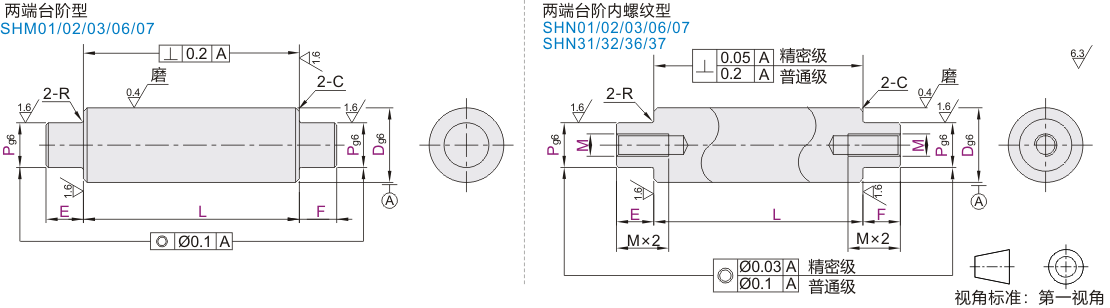

实心导向轴两端台阶型两端台阶内螺纹型 D公差g6

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

两端台阶型	两端台阶内螺纹型		D公差	材质		硬度	表面处理
普通级	普通级	精密级	D公差	国标	相当	硬度	表面处理
SHM01	SHN01	SHN31	g6	GCr15	SUJ2	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—
SHM02	SHN02	SHN32					镀硬铬，镀层硬度HV750~，镀层厚度3µm~
SHM03	SHN03	—					低温镀黑铭
SHM06	SHN06	SHN36		9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		—
SHM07	SHN07	SHN37		9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		镀硬铬，镀层硬度HV750~，镀层厚度3µm~

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。
精密级导向轴的台阶部带有研磨退刀槽(最宽1mm ，最深0 . 1mm)。

选型参数

两端台阶型(普通级)

型号			最小单位1			M 选择	R	C
代码	Dg6		L	E·F	P	M 选择	R	C
SHN01 SHN02 SHN02 SHN06 SHN07	8	-0.005 -0.014	20~800	E=2~P×4 F=2~P×4	6	3	0.3	0.5 以下
	10	-0.005 -0.014	20~800		6~8	3 4 5
	12	-0.006 -0.017	20~1000		6~10	3 4 5 6
	13				6~11	3 4 5 6 8
	15				6~13	3 4 5 6 8 10
	16		20~1200		6~14	3 4 5 6 8 10
	18				8~16	4 5 6 8 10 12
	20	-0.007 -0.020			8~17	4 5 6 8 10 12		1.0 以下
	25				8~22	4 5 6 8 10 12 16
	30		20~1500		9~27	5 6 8 10 12 16 20 24
	35	-0.009 -0.025			9~32	5 6 8 10 12 16 20 24	0.5
	40				11~37	6 8 10 12 16 20 24 30
	50				11~47	6 8 10 12 16 20 24 30

SHN03仅适用于D≤30且L≤500。

两端台阶阶内螺纹型(普通级)

型号			最小单位1			R	C
代码	Dg6		L	E·F	P	R	C
SHM01 SHM02 SHM03 SHM06 SHM07	8	-0.005 -0.014	20~800	E=2~P×4 F=2~P×4	6	0.3	0.5 以下
	10	-0.005 -0.014	20~800		6~8
	12	-0.006 -0.017	20~1000		6~10
	13				6~11
	15				6~13
	16		20~1200		6~14
	18				8~16
	20	-0.007 -0.020			8~17		1.0 以下
	25				8~22
	30		20~1500		9~27
	35	-0.009 -0.025			9~32	0.5
	40				11~37
	50				11~47

SHM03仅适用于D≤30且L≤500。

两端台阶阶内螺纹型(精密级)

型号			最小单位1			M 选择	R	C
代码	Dg6		L	E·F	P	M 选择	R	C
SHN31 SHN32 SHN36 SHN37	8	-0.005 -0.014	20~300	E=2~P×4 F=2~P×4	6	3	0.3	0.5 以下
	10	-0.005 -0.014	20~350		6~8	3 4 5
	12	-0.006 -0.017			6~10	3 4 5 6
	13				6~11	3 4 5 6 8
	15				6~13	3 4 5 6 8 10
	16				6~14	3 4 5 6 8 10
	18				8~16	3 4 5 6 8 10 12
	20	-0.007 -0.020	20~450		8~17	4 5 6 8 10 12		1.0 以下
	25				8~22	4 5 6 8 10 12 16
	30				9~27	5 6 8 10 12 16 20 24

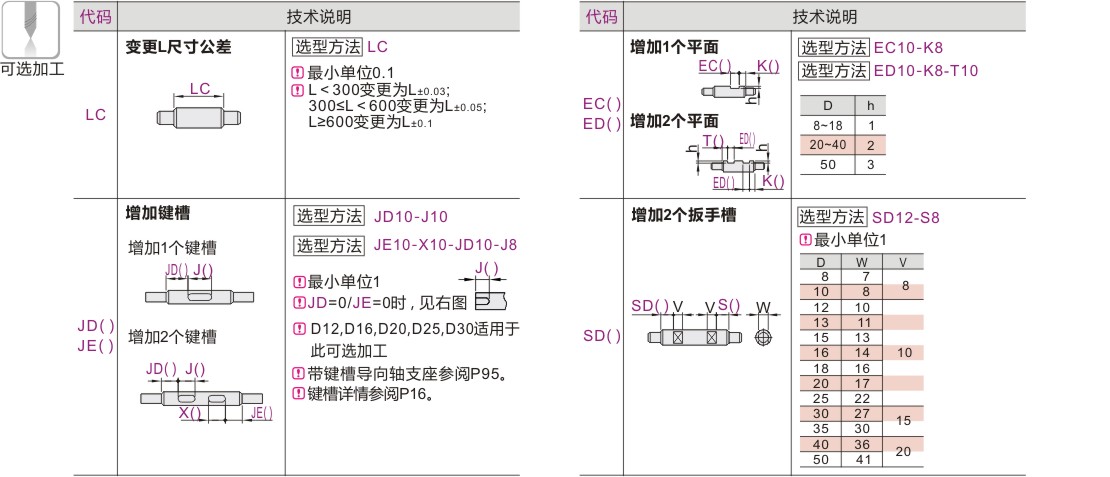

可选加工参数
