实心导向轴一端台阶外螺纹一端内螺纹带扳手槽型 D公差g6

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

代码	类型	D公差	材质		硬度	表面处理
代码	类型	D公差	国标	相当	硬度	表面处理
SHR21	标准型	g6	GCr15	SUJ2	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐钢 HRC52~	—
SHR26	标准型		9Cr18Mo或同等硬度耐蚀钢	SUS440C或同等硬度耐蚀钢
SHR22	带扳手槽型		GCr15	SUJ2
SHR27	带扳手槽型		9Cr18Mo或同等硬度耐蚀钢	SUS440C或同等硬度耐蚀钢

D=4~5时，C=0.2以下 ; D=6~18时，C=0.5以下 ; D=20~30时，C=1.0以下。
圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
扳手槽、轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。

选型参数

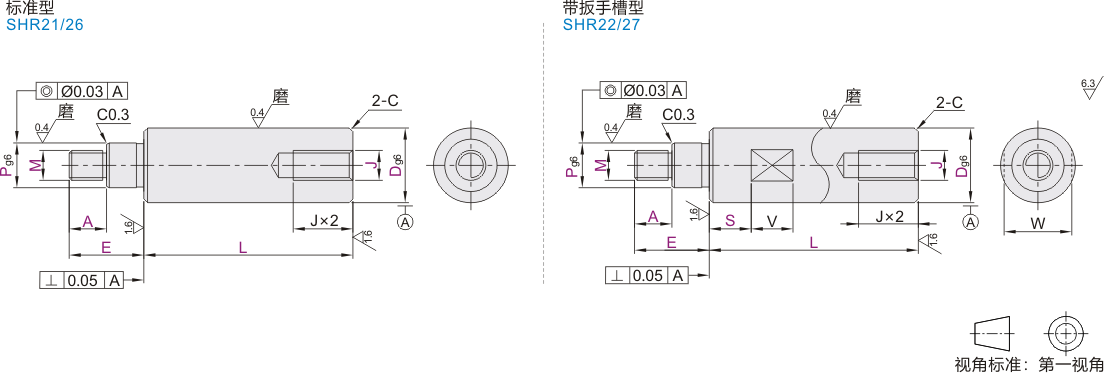

标准型

型号			最小单位1				M 选择	J 选择
代码	Dg6		L	E	A	P	M 选择	J 选择
SHR21 SHR26	4	-0.005 -0.014	20~200	5≤E≤P×5	(无螺纹时) A=0 M≤A≤M×3	M＜P＜D	3	2
	5		20~300				3 4	2.6 3
	6		20~300				3 4 5	3
	8	-0.005 -0.014	20~300				3 4 5 6	3 4 5
	10	-0.005 -0.014	20~350				4 5 6 8	3 4 5 6
	12	-0.006 -0.017	20~350				5 6 8 10	4 5 6 8
	13		20~350				5 6 8 10	4 5 6 8
	15		20~350				5 6 8 10 12	4 5 6 8 10
	16		20~350				5 6 8 10 12	4 5 6 8 10
	18		20~350				5 6 8 10 12	4 5 6 8 10 12
	20	-0.007 -0.020	20~450				6 8 10 12 16	4 5 6 8 10 12
	25		20~450				8 10 12 16 20	4 5 6 8 10 12 16
	30		20~450				8 10 12 16 20 24	6 8 10 12 16 20

带扳手槽型

型号			最小单位1				M 选择	J 选择	扳手槽尺寸
代码	Dg6		L	E	A	P	M 选择	J 选择	S*	W	V
SHR22 SHR27	6	-0.005 -0.014	20~300	5≤E≤P×5	(无螺纹时) A=0 M≤A≤M×3	M＜P＜D	3 4 5	3	* 客户指定	5	8
	8	-0.005 -0.014	20~300				3 4 5 6	3 4 5		7
	10	-0.005 -0.014	20~350				4 5 6 8	3 4 5 6		8
	12	-0.006 -0 017					5 6 8 10	4 5 6 8		10	10
	13						5 6 8 10	4 5 6 8		11
	15						5 6 8 10 12	4 5 6 8 10		13
	16						5 6 8 10 12	4 5 6 8 10		14
	18						5 6 8 10 12	4 5 6 8 10 12		16
	20	-0.007 -0.020	20~450				6 8 10 12 16	4 5 6 8 10 12		17
	25						8 10 12 16 20	4 5 6 8 10 12 16		22
	30						8 10 12 16 20 24	6 8 10 12 16 20		27	15

带 * 号S根据使用要求指定尺寸，最小单位1。扳手槽尺寸参阅导向轴产品简介。

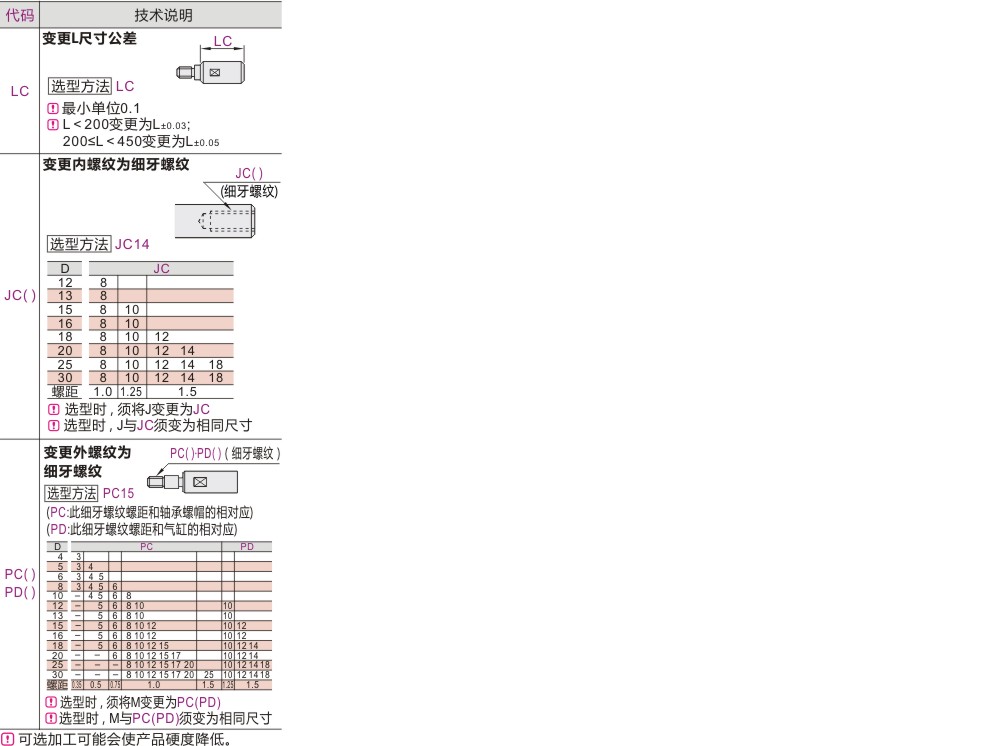

可选加工参数
