实心导向轴带止动螺丝槽型 D公差g6

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

一端带止动螺丝槽	两端带止动螺丝槽	一端带止动螺丝槽一端内螺纹型	D公差	材质		硬度	表面处理
一端带止动螺丝槽	两端带止动螺丝槽	一端带止动螺丝槽一端内螺纹型	D公差	国标	相当	硬度	表面处理
SHT01	SHT11	SHT21	g6	GCr15	SUJ2	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—
SHT02	SHT12	SHT22		GCr15	SUJ2		镀硬铬，镀层硬度HV750~，镀层厚度3µm~
SHT06	SHT16	SHT26		9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		—
SHT07	SHT17	SHT27		9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		镀硬铬，镀层硬度HV750~，镀层厚度3µm~

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
止动螺丝槽加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。

选型参数

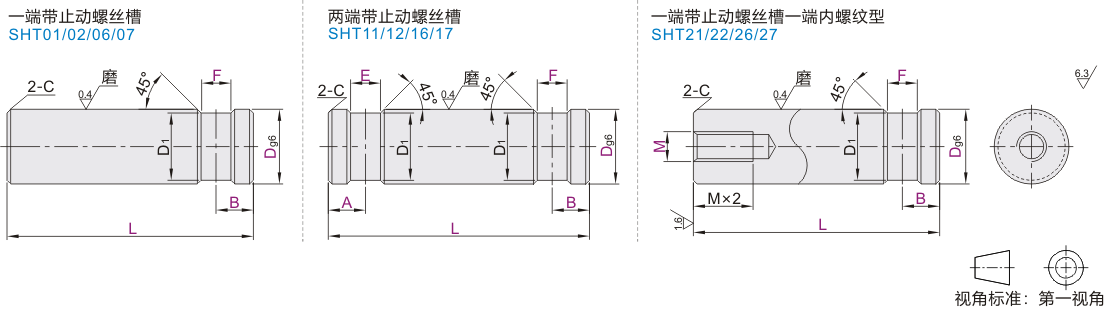

一端带止动螺丝槽

型号			L 最小单位1	槽尺寸			C
代码	Dg6		L 最小单位1	B(最小单位1)	F(选择)	D1	C
SHT01 SHT02 SHT06 SHT07	6	-0.004 -0.012	16~600	5~20	4	5	0.5 以下
	8	-0.005 -0.014	16~800	5~25	4 5	7
	10	-0.005 -0.014	16~800	5~30	4 5	9
	12	-0.006 -0.017	16~1000	5~35	5	10
	13			5~40	5	11
	15			5~45	5 6	13
	16		16~1200	5~50	5 6	14
	18			5~55	5 6	16
	20	-0.007 -0.020		5~65	6 7	18	1.0 以下
	25			5~80	6 7	23
	30		16~1500	5~95	7	28

两端带止动螺丝槽

型号			L 最小单位1	槽尺寸			C
代码	Dg6		L 最小单位1	A·B (最小单位1)	E·F(选择)	D1	C
SHT11 SHT12 SHT16 SHT17	6	-0.004 -0.012	16~600	5~20	4	5	0.5 以下
	8	-0.005 -0.014	16~800	5~25	4 5	7
	10	-0.005 -0.014	16~800	5~30	4 5	9
	12	-0.006 -0.017	16~1000	5~35	5	10
	13			5~40	5	11
	15			5~45	5 6	13
	16		16~1200	5~50	5 6	14
	18			5~55	5 6	16
	20	-0.007 -0.020		5~65	6 7	18	1 .0 以下
	25			5~80	6 7	23
	30		16~1500	5~95	7	28

一端带止动螺丝槽一端内螺纹型

型号			L 最小单位1	M 选择	槽尺寸			C
代码	Dg6		L 最小单位1	M 选择	B(最小单位1)	F(选择)	D1	C
SHT21 SHT22 SHT26 SHT27	6	-0.004 -0.012	16~600	3	5~20	4	5	0.5 以下
	8	-0.005 -0.014	16~800	3 4 5	5~25	4 5	7
	10	-0.005 -0.014	16~800	3 4 5 6	5~30	4 5	9
	12	-0.006 -0.017	16~1000	4 5 6 8	5~35	5	10
	13			4 5 6 8	5~40	5	11
	15			4 5 6 8 10	5~45	5 6	13
	16		16 ~1200	4 5 6 8 10	5~50	5 6	14
	18			4 5 6 8 10 12	5~55	5 6	16
	20	-0.007 -0.020		6 8 10 12	5~65	6 7	18	1.0 以下
	25			8 10 12 16	5~80	6 7	23
	30		16~1500	8 10 12 16 20 24	5~95	7	28

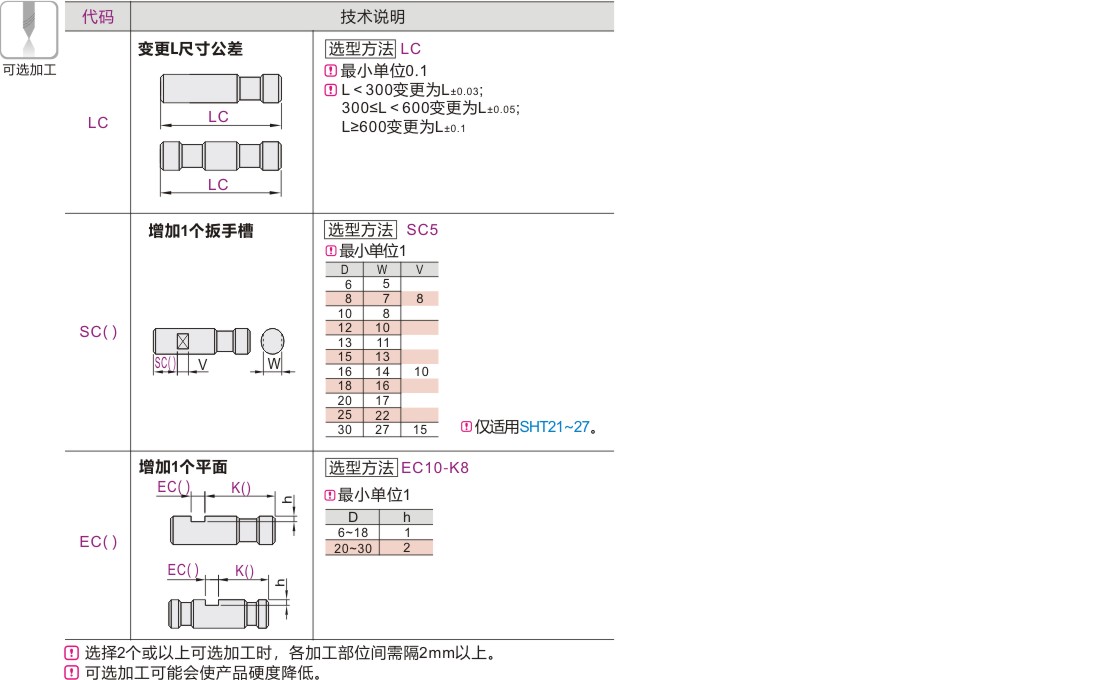

可选加工参数
