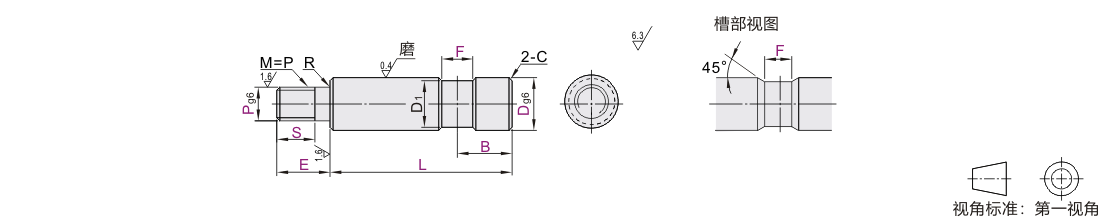

实心导向轴一端带止动螺丝槽型一端外螺纹型 D公差g6

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

代码	类型	D公差	材质		热处理	表面处理
代码	类型	D公差	国标	相当	热处理	表面处理
SHT31	一端带止动螺丝槽一端外螺纹型	g6	GCr15	SUJ2	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—
SHT32			GCr15	SUJ2		镀硬铬，镀层硬度HV750~，镀层厚度3µm~
SHT36			9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		—
SHT37			9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		镀硬铬，镀层硬度HV750~，镀层厚度3µm~

注意：S=0时，无外螺纹。

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
止动螺丝槽、轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。

选型参数

选型表

型号			最小单位1			选择 P	槽尺寸			R	C
代码	Dg6		L	E	S	选择 P	B(最小单位1)	F(选择)	D1	R	C
SHT31 SHT32 SHT36 SHT37	6	-0.004 -0.012	20~600	4≤E≤P×5	(P≤6时) S≤E-2 (P=8·10时) S≤E-3 (P≥12时) S≤E-5 S≥螺距×3 S=0时, 无外螺纹	3 4 5 6	5~20	4	5	0.3	0.5以下
	8	-0.005 -0.014	20~800			3 4 5 6 8	5~25	4 5	7
	10	-0.005 -0.014	20~800			4 5 6 8 10	5~30	4 5	9
	12	-0.006 -0.017	20~1000			5 6 8 10 12	5~35	5	10
	13		20~1000			5 6 8 10 12	5~40	5	11
	15		20~1000			5 6 8 10 12	5~45	5 6	13
	16		20~1200			5 6 8 10 12 16	5~50	5 6	14
	18					5 6 8 10 12 16	5~55	5 6	16
	20	-0.007 -0.020				6 8 10 12 16 20	5~65	6 7	18		1.0以下
	25					8 10 12 16 20 24	5~80	6 7	23
	30		20~1500			8 10 12 16 20 24 30	5~95	7	28

SUS440C材质无D15、D18规格。

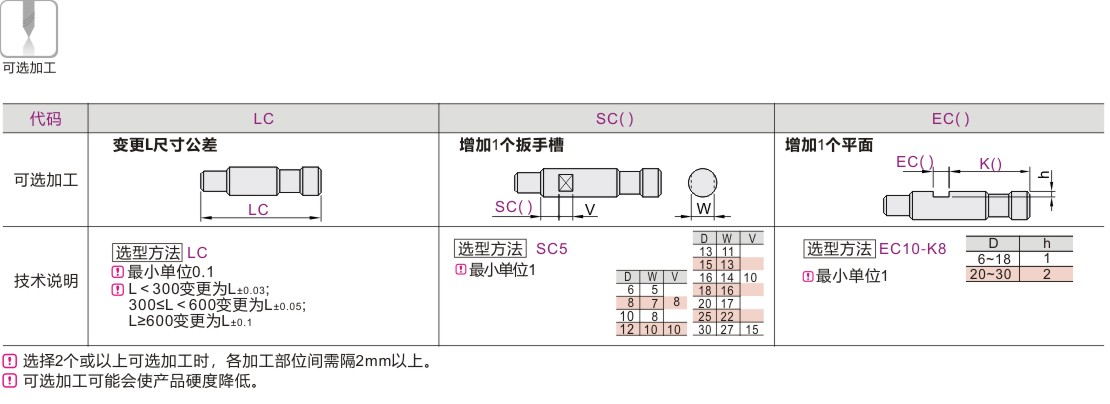

可选加工参数

暂未上传文档资料

实心导向轴 一端带止动螺丝槽型一端外螺纹型 D公差g6
