导向轴 直杆型 大轴径型
图片仅供参考
收藏 分享

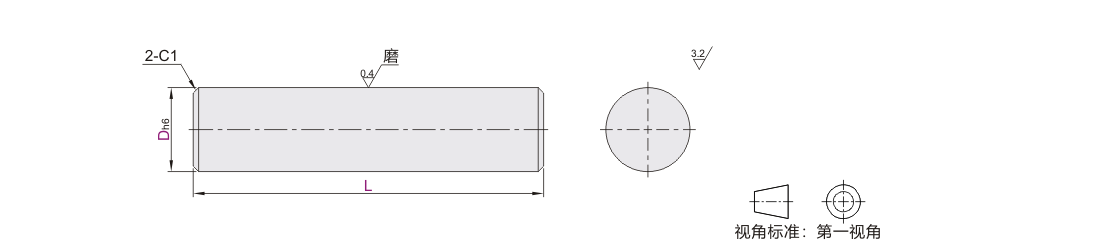

导向轴 直杆型 大轴径型

产品属性： 类型 无台阶 精度等级 普通级 轴公差 g6 轴端形状 轴端不加工 轴身加工 轴身不加工 形状筛选 直杆型 种类筛选 大轴径实心导向轴
产品型号： 请点击左侧选项进行选型
代码类型D公差
材质
硬度
表面处理
国标相当
SAG01
大轴径型
g6
GCr15SUJ2高频淬火
有效硬化层深度详见产品简介
淬火硬度
GCr15 HRC56~
S45C HRC56~
9Cr18Mo HRC52~
—
SAG02镀硬铬，镀层硬度HV750~,镀层厚度3μm
SAG03低温镀黑铬
SAG069Cr18Mo或
同等硬度耐蚀钢		SUS440C或
同等硬度耐蚀钢		—
SAG07镀硬铬，镀层硬度HV750~,镀层厚度3μm
SAG2145S45C—
SAG22镀硬铬，镀层硬度HV750~,镀层厚度3μm


圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。

L尺寸公差

L公差
50~150±0.2
151~400±0.5
401~1000±0.8
1001~1500±1.2
2001~3500±2




选型参数


选型表

型号L
最小单位1
代码Dg6
SAG01
SAG02
SAG03
SAG06
SAG07
SAG21
SAG22		60-0.010
-0.029		50~3500
80
90-0.012
-0.034
100

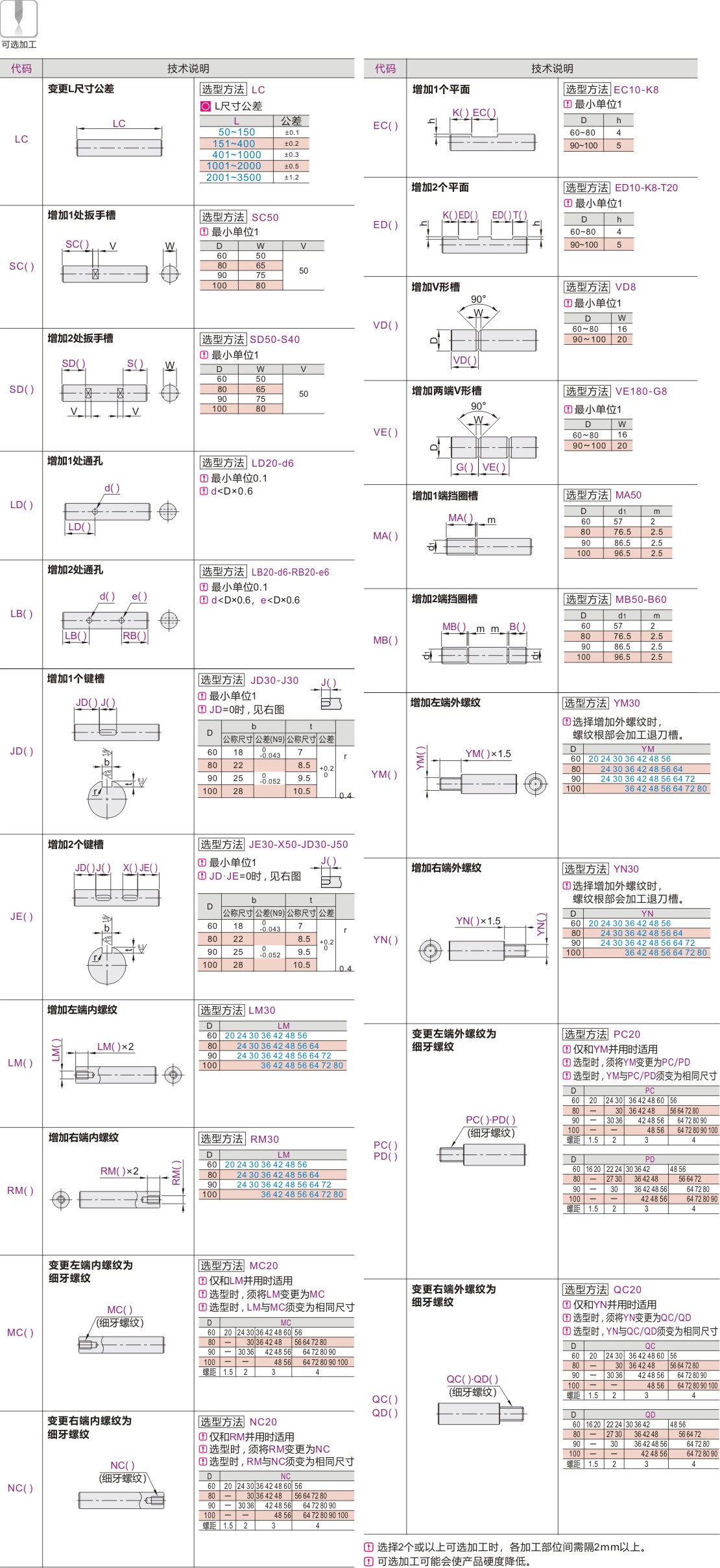

可选加工参数
产品名称
暂未上传文档资料
