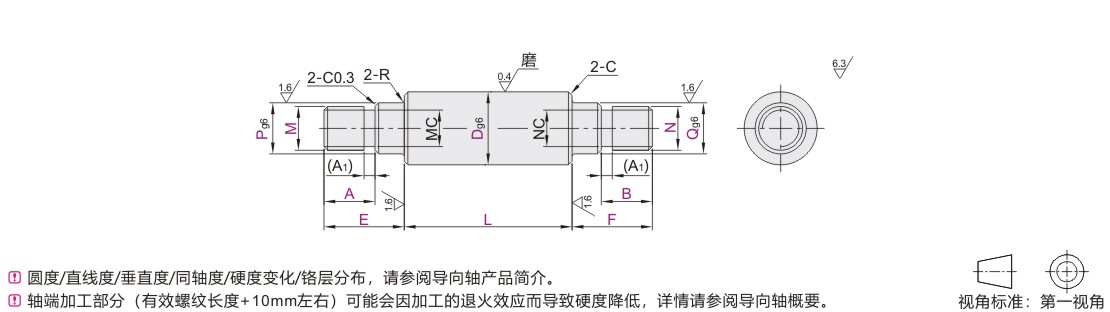

医疗导向轴两端台阶外螺纹型

图片仅供参考

医疗导向轴两端台阶外螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

代码	类型	D公差	材质		硬度	表面处理
代码	类型	D公差	国标	相当	硬度	表面处理
Y-FCX02	两端台阶外螺纹型	g6	GCr15	SUJ2	高频淬火有效硬化层深度见产品简介淬火硬度HRC56~	镀硬铬，镀层硬度HV850～, 镀层厚度3~5μm

注意：A·B=0时，无外螺纹。

选型参数

选型表

型号			最小单位1				M^.N 选择	R	C
代码	Dg6		L	E^.F	A^.B	P^.Q	M^.N 选择	R	C
Y-FCX02	8	-0.005 -0.014	20~800	E=10~P×5 F=10~Q×5	根据使用要求指定 A·B尺寸 A·B=0时，无外螺纹	MN	6	0.3	0.5以下
	10	-0.005 -0.014	20~800				6 8
	12	-0.006 -0.017	20~1000				6 8 10
	13						6 8 10
	15						6 8 10 12
	16		20~1200				6 8 10 12
	18						6 8 10 12 16
	20	-0.007 -0.020					6 8 10 12 16		1.0以下
	25						8 10 12 16 20
	30		20~1500				8 10 12 16 20 24
	35	-0.009 -0.025		E=20~P×5 F=20~Q×5			10 12 16 20 24 30	0.5
	40						12 16 20 24 30
	50						16 20 24 30

粗牙螺纹退刀槽尺寸

粗牙螺纹退刀槽尺寸
M N	螺距	MC NC	(A1)
6	1	4.4	2
8	1.25	6	3
10	1.5	7.7	3
12	1.75	9.4	4
16	2	13	4
20	2.5	16.4	5
24	3	19.6
30	3.5	25

细牙螺纹退刀槽尺寸①

细牙螺纹退刀槽尺寸①
MC NC	螺距	MC NC	(A1)
6	0.75	4.8	2
8	1	6.4
10		8.4
12		10.4
15		13.4
17		15.4
20		18.4
25	1.5	22.7	3
30	1.5	27.7	3

细牙螺纹退刀槽尺寸②

细牙螺纹退刀槽尺寸②
MD ND	螺距	MC NC	(A1)
10	1.25	8	3
12	1.5	9.7
14		11.7
18		15.7
