经济型导向轴带挡圈槽型直杆型 D公差g7

图片仅供参考

经济型导向轴带挡圈槽型直杆型 D公差g7

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

代码	类型	精度等级	D公差	材质		硬度	表面处理
代码	类型	精度等级	D公差	国标	相当	硬度	表面处理
SAE24	带挡圈槽型	普通级	g7	45	S45C	高频淬火有效硬化层深度见产品简介淬火硬度HRC56~	镀硬铬，镀层硬度HV750~，镀层厚度3μm~

本产品为经济型产品，不附带挡圈，顾客需自行购买。
圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。

选型参数

选型表

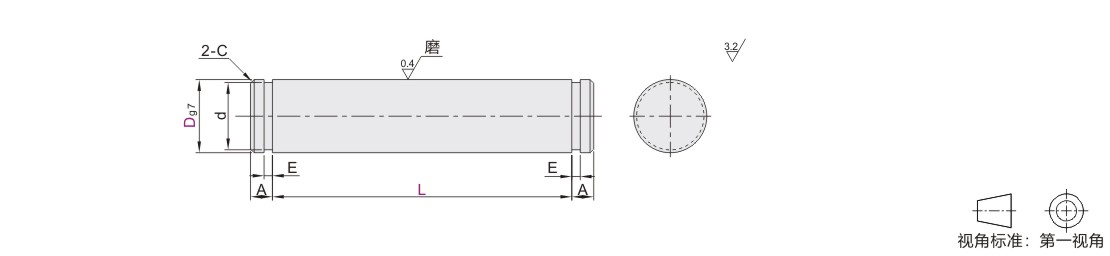

型号			L 最小单位1	A	E		d		C
代码	Dg7		L 最小单位1	A	E		d		C
SAE24	6	-0.004 -0.016	15~1000	2	0.7	+0.1 0	5	+0.075 0	0.5以下
	8	-0.005 -0.020		3	0.9	+0.1 0	7	+0.09 0
	10	-0.005 -0.020		3	1.15	+0.14 0	9.6	0 -0.09
	12	-0.006 -0.024	15~1500	3.5			11.5	0 -0.11
	13						12.4
	15						14.3
	16		30~2500				15.2
	20	-0.007 -0.028			1.35		19	0 -0.21	1.0以下
	25			4.5	1.35		23.9
	30		60~3000	4.5	1.65		28.6

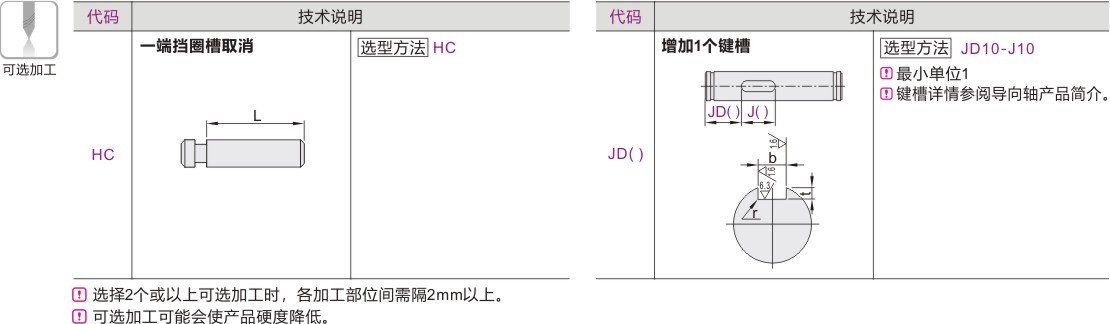

可选加工参数
