经济型导向轴一端内螺纹型•标准型/带扳手槽型普通级 D公差g7

图片仅供参考

经济型导向轴一端内螺纹型•标准型/带扳手槽型普通级 D公差g7

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

代码	类型	精度等级	D公差	材质		硬度	表面处理
代码	类型	精度等级	D公差	国标	相当	硬度	表面处理
SCD24	标准型	普通级	g7	45	S45C	高频淬火有效硬化层深度见产品简介淬火硬度HRC56~	镀硬铬，镀层硬度HV750~，镀层厚度3μm~
SCE24	带扳手槽型	普通级	g7	45	S45C	高频淬火有效硬化层深度见产品简介淬火硬度HRC56~	镀硬铬，镀层硬度HV750~，镀层厚度3μm~

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。

选型参数

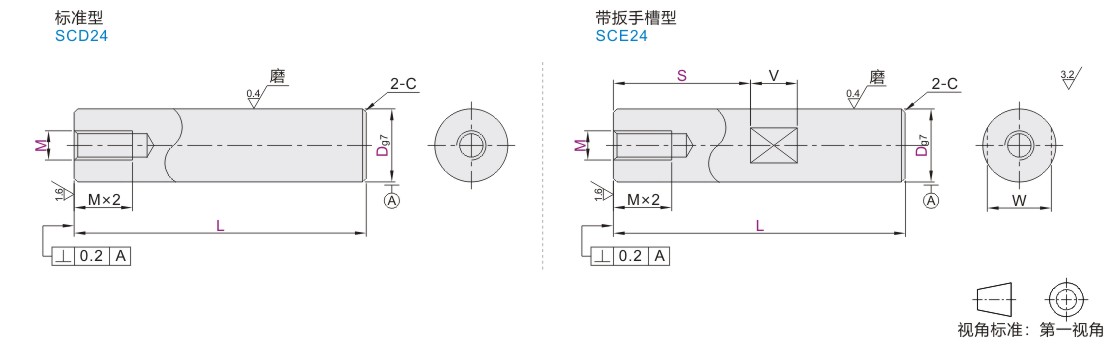

标准型

型号			L 最小单位1	M 选择	C
代码	Dg7		L 最小单位1	M 选择	C
SCD24	6	-0.004 -0.016	15~1000	3	0.5以下
	8	-0.005 -0.020		3 4 5
	10	-0.005 -0.020		3 4 5 6
	12	-0.006 -0.024	15~1500	4 5 6 8
	13			4 5 6 8
	15			4 5 6 8 10
	16		30~2500	4 5 6 8 10
	20	-0.007 -0.028		4 5 6 8 10 12	1 .0以下
	25			4 5 6 8 10 12 16
	30		60~3000	4 5 6 8 10 12 16 20
	35	-0.009 -0.034		8 10 12 16 20 24
	40			10 12 16 20 24 30
	50			12 16 20 24 30

带扳手槽型

型号			L 最小单位1	M 选择	扳手槽尺寸			C
代码	Dg7		L 最小单位1	M 选择	S	W	V	C
SCE24	6	-0.004 -0.016	15 ~ 1000	3	根据使用要求指定S尺寸最小单位1 扳手槽尺寸参阅导向轴产品简介	5	8	0.5以下
	8	-0.005 -0.020		3 4 5		7
	10	-0.005 -0.020		3 4 5 6		8
	12	-0.006 -0.024	15 ~ 1500	4 5 6 8		10	10
	13			4 5 6 8		11
	15			4 5 6 8 10		13
	16		30 ~2500	4 5 6 8 10		14
	20	-0.007 -0.028		4 5 6 8 10 12		17		1.0以下
	25			4 5 6 8 10 12 16		22
	30		60 ~3000	4 5 6 8 10 12 16 20		27	15
	35	-0.009 -0.034		8 10 12 16 20 24		30	15
	40			10 12 16 20 24 30		36	20
	50			12 16 20 24 30		41	20

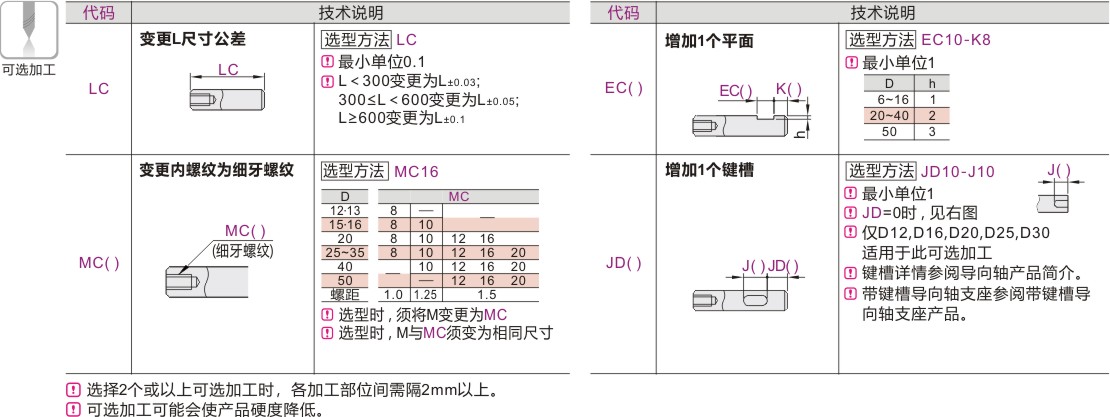

可选加工参数
