轴端形状（右）

轴端形状（左）

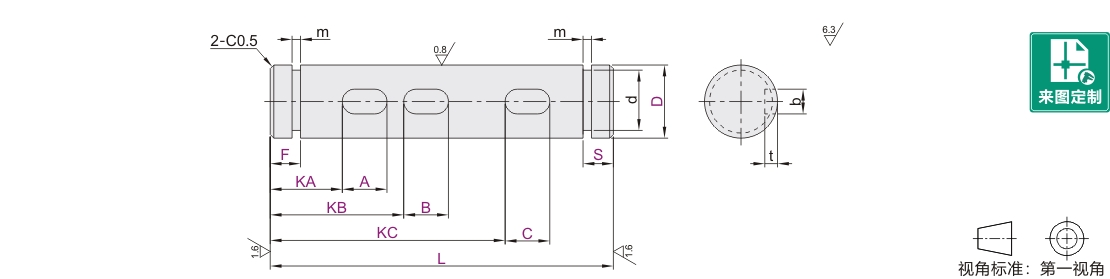

选型参数

外径D(mm) *

长度L(mm) *

18~800/0.1

左挡圈槽到端面距离F(mm) *

3~400/1

右挡圈槽到端面距离S(mm) *

3~400/1

一键槽到端面距离KA(mm) *

0~800/1

一键槽长度A(mm) *

2~100/1

二键槽到端面距离KB(mm) *

0~800/1

二键槽长度B(mm) *

2~100/1

三键槽到端面距离KC(mm) *

0~800/1

三键槽长度C(mm) *

2~100/1

图片仅供参考

转轴直杆型带挡圈槽型带键槽型轴端不加工 g6/h7/h9

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

代码		类型		D公差	材质		表面处理
带挡圈	不带挡圈	类型		D公差	国标	相当	表面处理
MAF01	MAQ01	带挡圈槽型	键槽型	g6	45	S45C	发黑
MAF02	MAQ02				45	S45C	无电解镀镍
MAF11	MAQ11				0Cr18Ni9	SUS304	—
MAF31	MAQ31			h7	45	S45C	发黑
MAF32	MAQ32				45	S45C	无电解镀镍
MAF41	MAQ41				0Cr18Ni9	SUS304	—
MAF61	MAQ61			h9	45	S45C	发黑
MAF62	MAQ62			h9	45	S45C	无电解镀镍

圆度、直线度、垂直度、同轴度请参阅转轴产品简介。
键槽尺寸与挡圈槽m详细尺寸，请参阅转轴产品简介。

选型参数

型号			L 最小单位0.1	F·S 最小单位1	键槽① KA·A	键槽② KB·B	键槽③ KC·C	仅附件带挡圈型号(2个）
代码	Dg6				键槽① KA·A	键槽② KB·B	键槽③ KC·C
代码	Dg6				最小单位1
附件带挡圈 MAF01 MAF02 MAF11 附件不带挡圈 MAQ01 MAQ02 MAQ11	6	-0.004 -0.012	18.0~300.0	3≤F<L/2 3≤S<L/2	KA≥F b≤A≤100	KB≥F b≤B≤100	KC≥KB+B b≤C≤100	TBP12-5
	8	-0.005 -0.014	18.0~400.0	4≤F<L/2 4≤S<L/2				TBP12-7
	10	-0.005 -0.014	20.0~500.0	4≤F<L/2 4≤S<L/2				TBP02-10
	12	-0.006 -0.017	35.0~600.0	5≤F<L/2 5≤S<L/2				TBP02-12
	13		35.0~600.0					TBP02-13
	15		45.0~700.0					TBP02-15
	16		45.0~800.0					TBP02-16
	17		65.0~800.0					TBP02-17
	18							TBP02-18
	20	-0.007 -0.020						TBP02-20
	22							TBP02-22
	25		75.0~800.0	6≤F<L/2 6≤S<L/2				TBP02-25
	30							TBP02-30
	35	-0.009 -0.025						TBP02-35
	40							TBP02-40
	50		95.0~800.0					TBP02-50

MAF11/MAQ11不可选择D13、16、18、22。

型号			L 最小单位0.1	F·S 最小单位1	键槽① KA·A	键槽② KB·B	键槽③ KC·C	仅附件带挡圈型号(2个）
代码	Dh7				键槽① KA·A	键槽② KB·B	键槽③ KC·C
代码	Dh7				最小单位1
附件带挡圈MAF31 MAF32 MAF41 附件不带挡圈 MAQ31 MAQ32 MAQ41	6	0 -0.012	18.0~300.0	3≤F<L/2 3≤S<L/2	KA≥F b≤A≤100	KB≥F b≤B≤100	KC≥KB+B b≤C≤100	TBP12-5
	8	0 -0.015	18.0~400.0	4≤F<L/2 4≤S<L/2				TBP12-7
	10	0 -0.015	20.0~500.0	4≤F<L/2 4≤S<L/2				TBP02-10
	12	0 -0.018	35.0~600.0	5≤F<L/2 5≤S<L/2				TBP02-12
	15	0 -0.018	45.0~700.0					TBP02-15
	20	0 -0.021	55.0~800.0					TBP02-20
	25		75.0~800.0	6≤F<L/2 6≤S<L/2				TBP02-25
	30							TBP02-30
	35	0 -0.025						TBP02-35
	40							TBP02-40
	50		95.0~800.0					TBP02-50

型号			L 最小单位0.1	F·S 最小单位1	键槽① KA·A	键槽② KB·B	键槽③ KC·C	仅附件带挡圈型号(2个）
代码	Dh9				键槽① KA·A	键槽② KB·B	键槽③ KC·C
代码	Dh9				最小单位1
附件带挡圈 MAF61 MAF62 附件不带挡圈 MAQ61 MAQ62	6	0 -0.030	18.0~300.0	3≤F<L/2 3≤S<L/2	KA≥F b≤A≤100	KB≥F b≤B≤100	KC≥KB+B b≤C≤100	TBP12-5
	8	0 -0.036	18.0~400.0	4≤F<L/2 4≤S<L/2				TBP12-7
	10	0 -0.036	20.0~500.0	4≤F<L/2 4≤S<L/2				TBP02-10
	12	0 -0.043	35.0~600.0	5≤F<L/2 5≤S<L/2				TBP02-12
	15	0 -0.043	45.0~700.0					TBP02-15
	20	0 -0.043	55.0~800.0					TBP02-20
	25		75.0~800.0	6≤F<L/2 6≤S<L/2				TBP02-25
	30							TBP02-30
	35	0 -0.062						TBP02-35

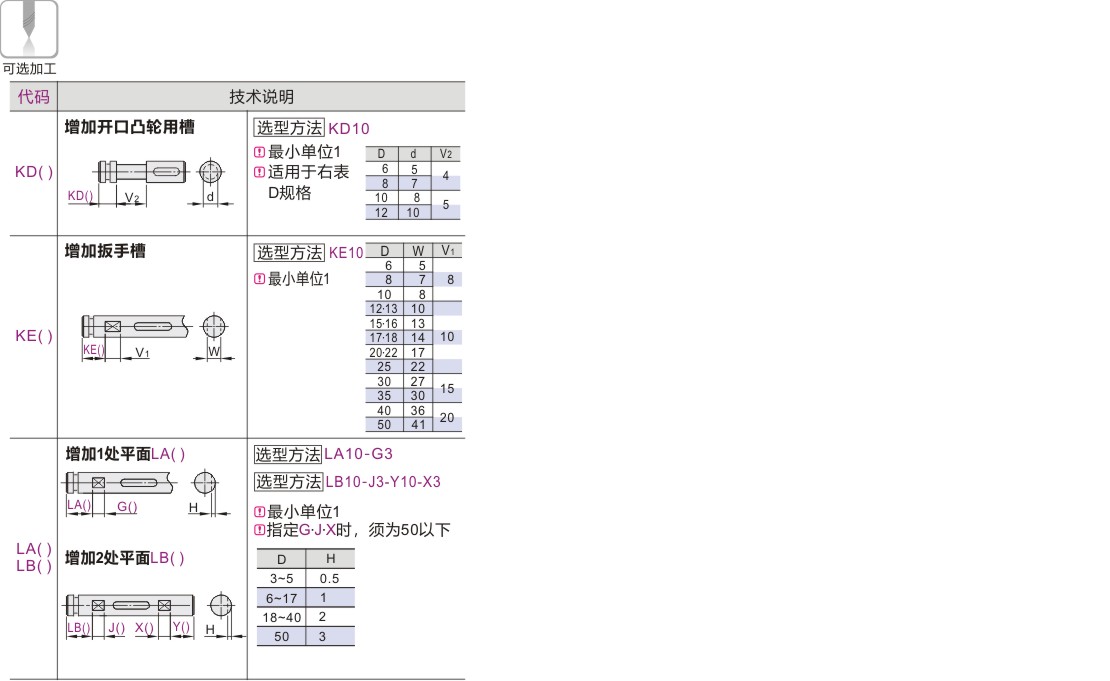

可选加工参数
