选择代码

代码参数

D公差

材质

硬度

表面处理

选型参数

外径D(mm) *

长度L(mm) *

18~800/0.1

左端螺纹大小M(mm) *

右端螺纹大小N(mm) *

扳手槽到端面位置K(mm) *

0~788/1

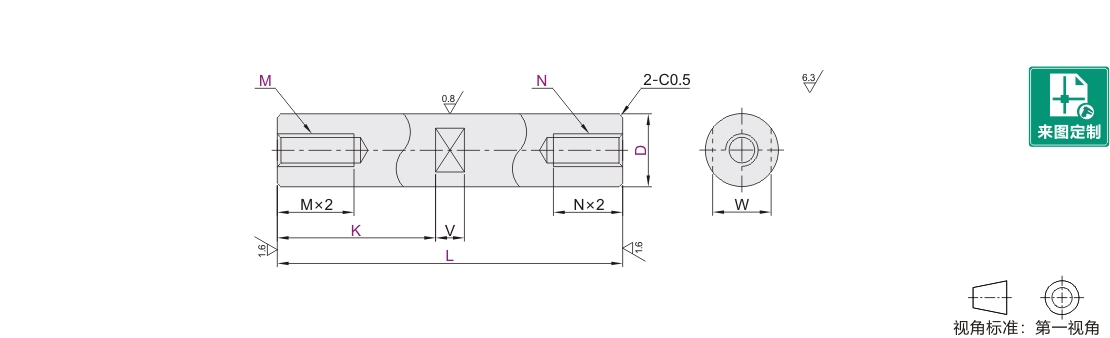

转轴直杆型两端内螺纹型带扳手槽型 g6/h7/h9

图片仅供参考

转轴直杆型两端内螺纹型带扳手槽型 g6/h7/h9

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

代码	类型		D公差	材质		表面处理
代码	类型		D公差	国标	相当	表面处理
MAI11	两端内螺纹型	带扳手槽型	g6	45	S45C	发黑
MAI12				45	S45C	无电解镀镍
MAI26				0Cr18Ni9	SUS304	—
MAI31				35CrMo	SCM435 硬度28~33HRC	发黑
MAI51			h7	45	S45C	发黑
MAI52				45	S45C	无电解镀镍
MAI56				0Cr18Ni9	SUS304	—
MAI71			h9	45	S45C	发黑
MAI72				45	S45C	无电解镀镍
MAI76				0Cr18Ni9	SUS304	—

D	g6	h7	h9
4~6	-0.004 -0.012	0 -0.012	0 -0.030
8·10	-0.005 -0.014	0 -0.015	0 -0.036
12~18	-0.006 -0.017	0 -0.018	0 -0.043
20~30	-0.007 -0.020	0 -0.021	0 -0.052
35~50	-0.009 -0.025	0 -0.025	0 -0.062

圆度·直线度·垂直度·同轴度，请参阅转轴产品简介。

选型参数

g6

型号		最小单位0.1 L	M·N	带扳手槽型	W	V
代码	Dg6	最小单位0.1 L	M·N	K(最小单位1)	W	V
MAI11 MAI12 MAI26 MAI31	6	18.0~300.0	4	K=0或K≥1	5	10
	8	18.0~400.0	4 5 6		7
	10	18.0~500.0	4 5 6		8
	12	25.0~600.0	5 6 8		10	12
	13	25.0~600.0	5 6 8		11
	15	25.0~700.0	5 6 8 10		13
	16	25.0~800.0	5 6 8 10		14
	17	35.0~800.0	5 6 8 10 12		14
	18		5 6 8 10 12		15
	20		5 6 8 10 12 16		17
	22		5 6 8 10 12 16		19
	25	45.0~800.0	5 6 8 10 12 16		22
	30	55.0~800.0	8 10 12 16 20		27	16
	35	65.0~800.0	8 10 12 16 20 24		30	16
	40	75.0~800.0	12 16 20 24 30		36	20
	50	95.0~800.0	16 20 24 30		41	20

h7

型号		最小单位0.1 L	M·N	带扳手槽型	W	V
代码	Dh7	最小单位0.1 L	M·N	K(最小单位1)	W	V
MAI51 MAI52 MAI56	6	18.0~300.0	3 4	K=0或K≥1	5 7	10
	8	18.0~400.0	3 4 5 6		5 7	10
	10	18.0~500.0	4 5 6		8	12
	12	25.0~600.0	5 6 8		10
	15	25.0~700.0	5 6 8 10		13
	20	35.0~800.0	5 6 8 10 12 16		17	16
	25	45.0~800.0	5 6 8 10 12 16		22
	30	55.0~800.0	8 10 12 16 20		27
	35	65.0~800.0	8 10 12 16 20 24		30
	40	75.0~800.0	12 16 20 24 30		36	20
	50	95.0~800.0	16 20 24 30		41	20

h9

型号		最小单位0.1 L	M·N	带扳手槽型	W	V
代码	Dh9	最小单位0.1 L	M·N	K(最小单位1)	W	V
MAI71 MAI72 MAI76	6	18.0~300.0	3 4	K=0或K≥1	5 7	10
	8	18.0~400.0	3 4 5 6		5 7	10
	10	18.0~500.0	4 5 6		8	12
	12	25.0~600.0	5 6 8		10
	15	25.0~700.0	5 6 8 10		13
	20	35.0~800.0	5 6 8 10 12 16		17	16
	25	45.0~800.0	5 6 8 10 12 16		22
	30	55.0~800.0	8 10 12 16 20		27
	35	65.0~800.0	8 10 12 16 20 24		30
	40	75.0~800.0	12 16 20 24 30		36	20
	50	95.0~800.0	16 20 24 30		41	20

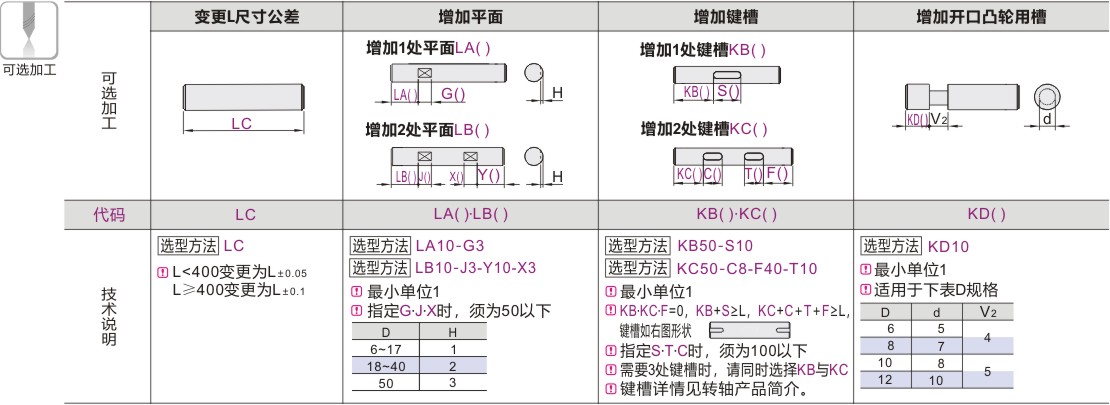

可选加工参数
