选型参数

外径D(mm) *

长度L(mm) *

18~600/0.1

台阶长度E(mm) *

3~294/0.1

挡圈槽距离轴端位置A(mm) *

2~294/1

台阶直径P(mm) *

2~49/1

N *

转轴一端台阶型无螺纹型一端内螺纹型带挡圈槽型轴端不加工

图片仅供参考

转轴一端台阶型无螺纹型一端内螺纹型带挡圈槽型轴端不加工

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

代码	类型		材质		表面处理	附件
代码	类型		国标	相当	表面处理	附件
MBF01	无螺纹型	带挡圈槽型	45	S45C	发黑	挡圈1个
MBF02	无螺纹型	带挡圈槽型			无电解镀镍
MBG01	一端内螺纹型	带挡圈槽型			发黑
MBG02	一端内螺纹型	带挡圈槽型			无电解镀镍

挡圈槽部m尺寸请参阅转轴产品简介
圆度·直线度·垂直度·同轴度，请参阅转轴产品简介。

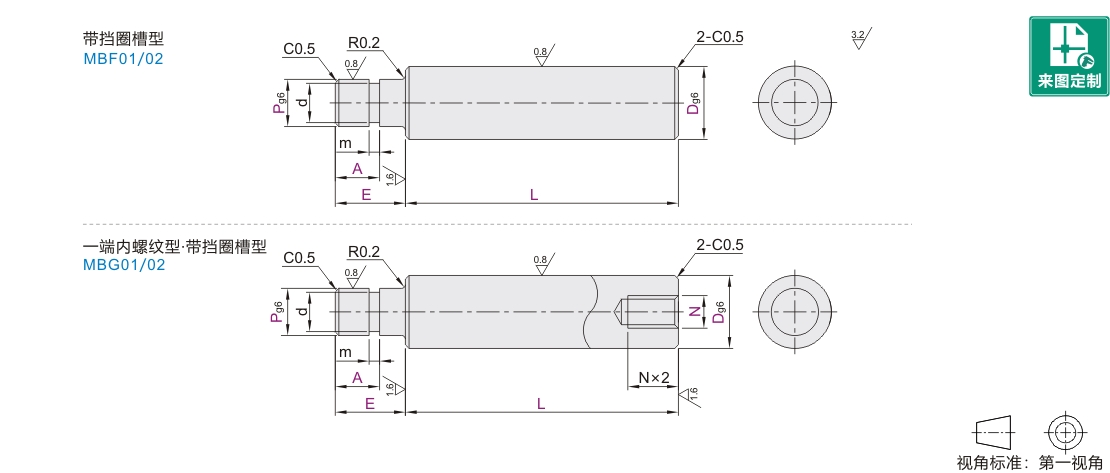

选型参数

无螺纹型・带挡圈槽型

型号			最小单位0.1		最小单位1
代码	Dg6		L	E	A	P
MBF01 MBF02	6	-0.004 -0.012	18.0~300.0	E≤P×6	根据使用要求指定 A尺寸	3 4 5
	8	-0.005 -0.014	18.0~400.0			2≤P＜D
	10	-0.005 -0.014	18.0~500.0			2≤P＜D
	12	-0.006 -0.017	20.0~600.0			4≤P＜D
	13
	15
	16
	17		25.0~600.0
	18	-0.007 -0.020
	20
	22					8≤P＜D
	25
	30
	35	-0.009 -0.025	35.0~600.0			15≤P＜D
	40
	50

一端内螺纹型・带挡圈槽型

型号			最小单位0.1		最小单位1		N
代码	Dg6		L	E	A	P	N
MBG01 MBG02	6	-0.004 -0.012	18.0~300.0	E≤P×6	P≤6时 A≥2 6<P≤10时 A≥3 10<P≤20时 A≥4 P≥20时 A≥5	3 4 5	3 4
	8	-0.005 -0.014	18.0~400.0			2≤P＜D	3 4 5 6
	10	-0.005 -0.014	18.0~500.0			2≤P＜D	4 5 6
	12	-0.006 -0.017	25.0~600.0			4≤P＜D	5 6 8
	13						5 6 8
	15						5 6 8 10
	16		35.0~600.0				5 6 8 10
	17						5 6 8 10
	18						5 6 8 10 12
	20	-0.007 -0.020					5 6 8 10 12
	22					8≤P＜D	5 6 8 10 12 16
	25		45.0~600.0				5 6 8 10 12 16
	30		55.0~600.0				8 10 12 16 20
	35	-0.009 -0.025	65.0~600.0			15≤P＜D	8 10 12 16 20 24
	40		75.0~600.0				12 16 20 24 30
	50		95.0~600.0				16 20 24 30

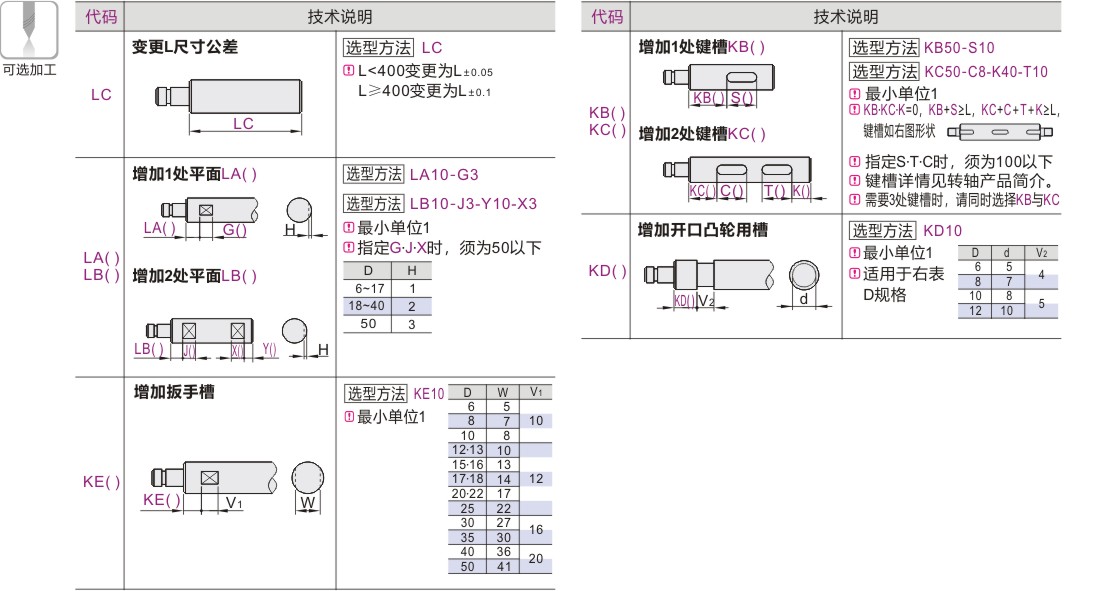

可选加工参数
