选型参数

外径D(mm) *

长度L(mm) *

18~800/0.1

左端台阶长度E(mm) *

6~180/0.1

右端台阶长度F(mm) *

6~210/0.1

左端外螺纹长度A(mm) *

3~177/1

右端外螺纹长度B(mm) *

3~207/1

左端台阶大小P(mm) *

右端台阶大小Q(mm) *

图片仅供参考

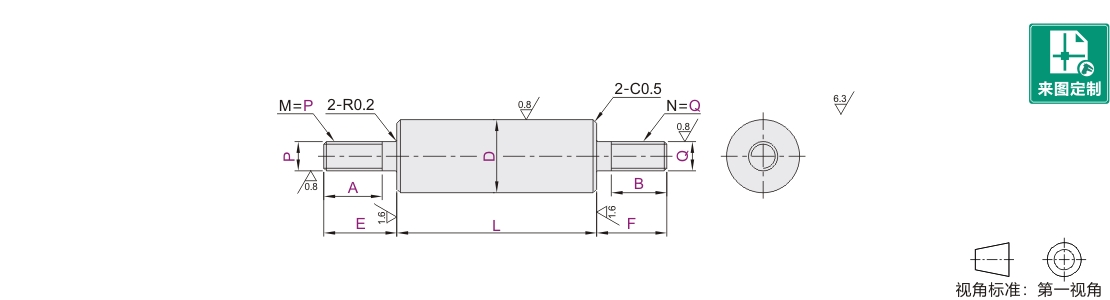

转轴两端台阶型两端外螺纹型标准型轴身不加工 g6/h7/h9

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

D·P·Q	g6	h7	h9
3	-0.002 -0.008	0 -0.010	0 -0.025
3.1~6	-0.004 -0.012	0 -0.012	0 -0.030
6.1~10	-0.005 -0.014	0 -0.015	0 -0.036
10.1~18	-0.006 -0.017	0 -0.018	0 -0.043
18.1~30	-0.007 -0.020	0 -0.021	0 -0.052
30.1~50	-0.009 -0.025	0 -0.025	0 -0.062

圆度·直线度·垂直度·同轴度请参阅转轴产品简介。

选型参数

型号		最小单位0.1		最小单位1		P·Q
代码	Dh9	L	E·F	A	B	P·Q
MCK61 MCK66 MCK81 MCK82 MCK86	6	18.0~300.0	6≤E≤P×6 6≤F≤Q×7	P≤6时 A≤E-2 P=8、10时 A≤E-3 P≥12时 A≤E-5	Q≤6时 B≤F-2 Q=8、10时 B≤F-3 Q≥12时 B≤F-5	3 4 5
	8	18.0~400.0				3 4 5 6
	10	18.0~500.0				4 5 6 8
	12	20.0~600.0				5 6 8 10
	15	20.0~700.0				5 6 8 10 12
	20	25.0~800.0				6 8 10 12 16
	25					8 10 12 16 20
	30					8 10 12 16 20 24
	35	35.0~800.0				10 12 16 20 24 30

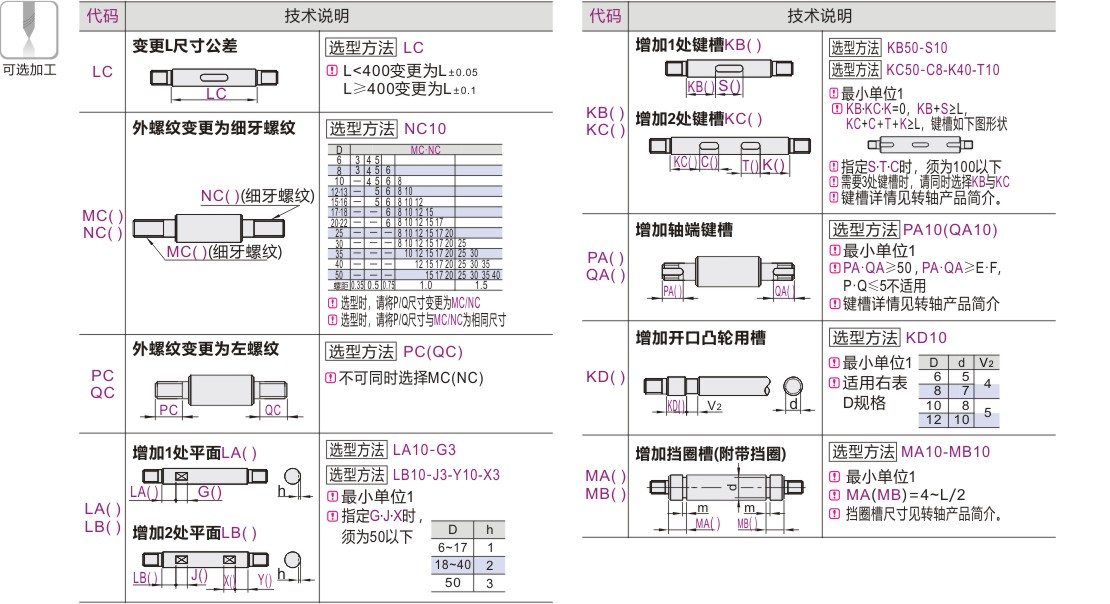

可选加工参数

暂未上传文档资料

转轴 两端台阶型 两端外螺纹型 标准型 轴身不加工 g6/h7/h9
