选择代码

代码参数

D公差

P公差

材质

硬度

表面处理

选型参数

外径D(mm) *

长度L(mm) *

18~800/0.1

台阶长度E(mm) *

1~294/0.1

台阶直径P(mm) *

2~49/1

内螺纹大小N(mm) *

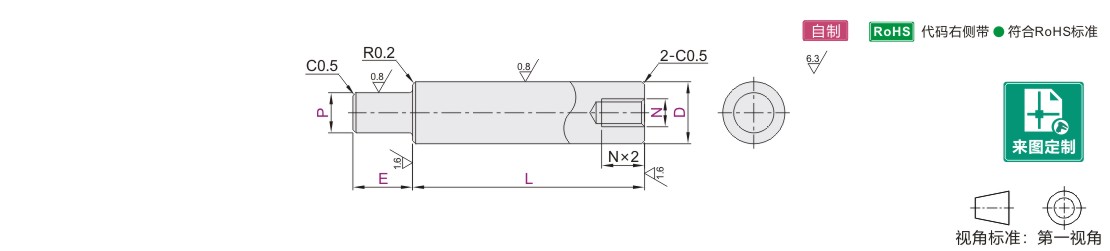

转轴一端台阶型一端内螺纹型标准型轴身不加工 g6/h7/h9

图片仅供参考

转轴一端台阶型一端内螺纹型标准型轴身不加工 g6/h7/h9

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

代码	类型		公差		材质		表面处理
代码	类型		D	P	国标	相当	表面处理
MBD01●	一端内螺纹型	标准型	g6	g6	45	S45C	发黑
MBD02●					45	S45C	无电解镀镍
MBD16●					0Cr18Ni9	SUS304	—
MBD22					35CrMo	SCM435 硬度28~33HRC	无电解镀镍
MBD41●			h7	h7	45	S45C	发黑
MBD42					45	S45C	无电解镀镍
MBD46●					0Cr18Ni9	SUS304	—
MBD62●			h9	g6	45	S45C	无电解镀镍
MBD66●				g6	0Cr18Ni9	SUS304	—
MBD81●				h7	45	S45C	发黑
MBD82●					45	S45C	无电解镀镍
MBD86●					0Cr18Ni9	SUS304	—

D·P	g6	h7	h9
2~3	-0.002 -0.008	0 -0.010	0 -0.025
3.1~6	-0.004 -0.012	0 -0.012	0 -0.030
6.1~10	-0.005 -0.014	0 -0.015	0 -0.036
10.1~18	-0.006 -0.017	0 -0.018	0 -0.043
18.1~30	-0.007 -0.020	0 -0.021	0 -0.052
30.1~50	-0.009 -0.025	0 -0.025	0 -0.062

圆度·直线度·垂直度·同轴度，请参阅转轴产品简介。

选型参数

g6

型号		最小单位0.1		最小单位1	N
代码	Dg6	L	E	P	N
MBD01 MBD02 MBD16 MBD22	6	18.0~300.0	1≤E≤P×6	2≤P＜D	3 4
	8	18.0~400.0			3 4 5 6
	10	18.0~500.0			4 5 6 8
	12	25.0~600.0		4≤P＜D	5 6 8
	13	25.0~600.0			5 6 8
	15	25.0~700.0			5 6 8 10
	16	35.0~800.0			5 6 8 10 12
	17				5 6 8 10 12
	18				5 6 8 10 12 16
	20				5 6 8 10 12 16
	22			8≤P＜D	5 6 8 10 12 16
	25	45.0~800.0			5 6 8 10 12 16
	30	55.0~800.0			8 10 12 16 20
	35	65.0~800.0		15≤P＜D	8 10 12 16 20 24
	40	75.0~800.0			12 16 20 24 30
	50	95.0~800.0			16 20 24 30

h7

型号		最小单位0.1		最小单位1	N
代码	Dh7	L	E	P	N
MBD41 MBD42 MBD46	6	18.0~300.0	1≤E≤P×6	2≤P＜D	3 4
	8	18.0~400.0			3 4 5 6
	10	18.0~500.0			4 5 6
	12	25.0~600.0		4≤P＜D	5 6 8
	15	25.0~700.0			5 6 8 10
	20	35.0~800.0			5 6 8 10 12 16
	25	45.0~800.0		8≤P＜D	5 6 8 10 12 16
	30	55.0~800.0		8≤P＜D	8 10 12 16 20
	35	65.0~800.0		15≤P＜D	8 10 12 16 20 24
	40	75.0~800.0			12 16 20 24 30
	50	95.0~800.0			16 20 24 30

h9

型号		最小单位0.1		最小单位1	N
代码	Dh9	L	E	P	N
MBD62 MBD66 MBD81 MBD82 MBD86	6	18.0~300.0	1≤E≤P×6	2≤P＜D	3 4
	8	18.0~400.0			3 4 5 6
	10	18.0~500.0			4 5 6
	12	25.0~600.0		4≤P＜D	5 6 8
	15	25.0~700.0			5 6 8 10
	20	35.0~800.0			5 6 8 10 12 16
	25	45.0~800.0		8≤P＜D	5 6 8 10 12 16
	30	55.0~800.0		8≤P＜D	8 10 12 16 20
	35	65.0~800.0		15≤P＜D	8 10 12 16 20 24

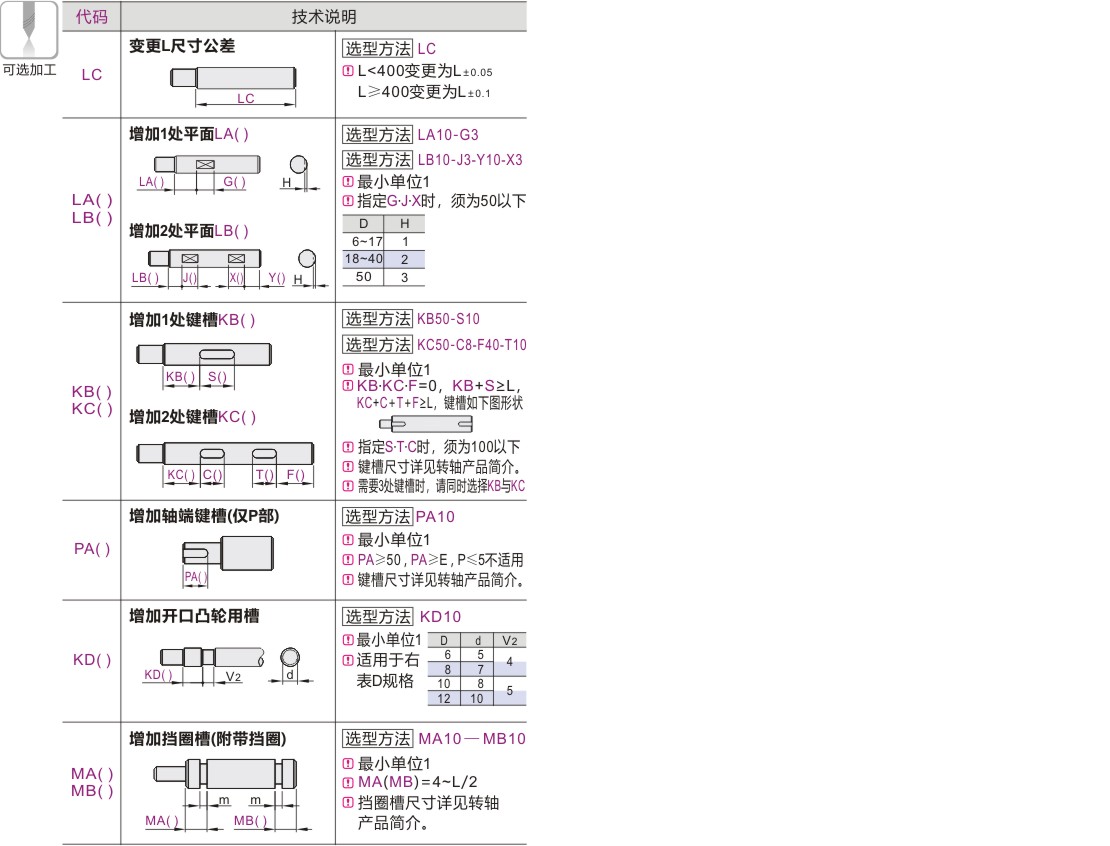

可选加工参数

产品名称

暂未上传文档资料
