选择代码

代码参数

D公差

P公差

材质

表面处理

选型参数

外径D(mm) *

长度L(mm) *

18~800/0.1

台阶长度E(mm) *

1~294/0.1

台阶直径P(mm) *

5~49/1

内螺纹大小M(mm) *

扳手槽到端面位置K(mm) *

0~788/1

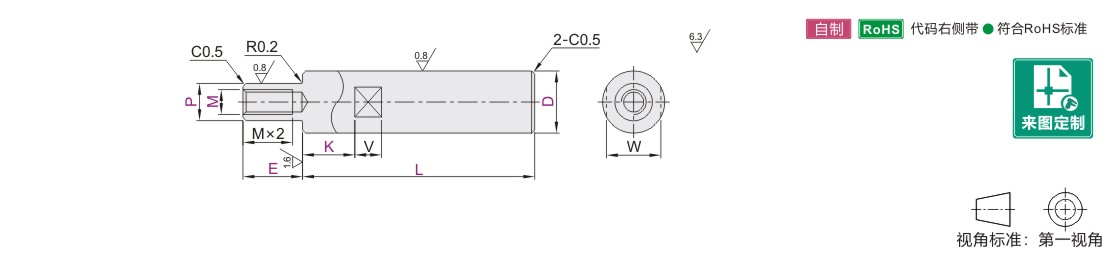

转轴一端台阶型一端内螺纹型带扳手槽型 g6/h7/h9

图片仅供参考

转轴一端台阶型一端内螺纹型带扳手槽型 g6/h7/h9

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

代码	类型		公差		材质		表面处理
代码	类型		D	P	国标	相当	表面处理
MBJ11●	一端内螺纹型	带扳手槽型	g6	g6	45	S45C	发黑
MBJ12●					45	S45C	无电解镀镍
MBJ26					0Cr18Ni9	SUS304	—
MBJ51●			h7	h7	45	S45C	发黑
MBJ52●					45	S45C	无电解镀镍
MBJ56					0Cr18Ni9	SUS304	—
MBJ71●			h9	g6	45	S45C	发黑
MBJ91●			h9	h7	45	S45C	发黑

D·P	g6	h7	h9
3	-0.002 -0.008	0 -0.010	0 -0.025
3.1~6	-0.004 -0.012	0 -0.012	0 -0.030
6.1~10	-0.005 -0.014	0 -0.015	0 -0.036
10.1~18	-0.006 -0.017	0 -0.018	0 -0.043
18.1~30	-0.007 -0.020	0 -0.021	0 -0.052
30.1~50	-0.009 -0.025	0 -0.025	0 -0.062

圆度·直线度·垂直度·同轴度，请参阅转轴产品简介。

选型参数

g6

型号		最小单位0.1		最小单位1	M	带扳手槽型	W	V
代码	Dg6	L	E	P	M	K(最小单位1)	W	V
MBJ11 MBJ12 MBJ26	6	18.0~300.0	1≤E≤P×6	5	3	K=0或K≥1	5	10
	8	18.0~400.0		M3~M8时 M+2≤P＜D M10~M16时 M+2≤P＜D M20·24时M+2≤P＜D M30时 M+2≤P＜D	3 4 5		7
	10	18.0~500.0			4 5 6		8
	12	20.0~600.0			5 6 8		10	12
	13	20.0~600.0			5 6 8		12
	15	20.0~700.0			5 6 8 10		13
	16	25.0~800.0			5 6 8 10		14
	17				5 6 8 10 12		14
	18				5 6 8 10 12		15
	20				5 6 8 10 12		17
	22				5 6 8 10 12 16		19
	25				5 6 8 10 12 16		22
	30				8 10 12 16 20		27	16
	35	35.0~800.0			8 10 12 16 20 24		30	16
	40				12 16 20 24 30		36	20
	50				16 20 24 30		41	20

h7

型号		最小单位0.1		最小单位1	M	带扳手槽型	W	V
代码	Dh7	L	E	P	M	K(最小单位1)	W	V
MBJ51 MBJ52 MBJ56	6	18.0~300.0	1≤E≤P×6	5	3	K=0或K≥1	5	10
	8	18.0~400.0		M3~M8时 M+2≤P＜D M10~M16时 M+2≤P＜D M20·24时 M+2≤P＜D M30时 M+2≤P＜D	3 4 5		7
	10	18.0~500.0			4 5 6		8
	12	20.0~600.0			5 6 8		10	12
	15	20.0~700.0			5 6 8 10		13
	20	25.0~800.0			5 6 8 10 12		17
	25				5 6 8 10 12 16		22
	30				8 10 12 16 20		27	16
	35	35.0~800.0			8 10 12 16 20 24		30	16
	40				12 16 20 24 30		36	20
	50				16 20 24 30		41	20

h9

型号		最小单位0.1		最小单位1	M	带扳手槽型	W	V
代码	Dh9	L	E	P	M	K(最小单位1)	W	V
MBJ71 MBJ91	6	18.0~300.0	1≤E≤P×6	5	3	K=0或K≥1	5	10
	8	18.0~400.0		M3~M8时 M+2≤P＜D M10~M16时 M+2≤P＜D M20·24时 M+2≤P＜D	3 4 5		7
	10	18.0~500.0			4 5 6		8
	12	20.0~600.0			5 6 8		10	12
	15	20.0~700.0			5 6 8 10		13
	20	25.0~800.0			5 6 8 10 12		17
	25				5 6 8 10 12 16		22
	30				8 10 12 16 20		27	16
	35	35.0~800.0			8 10 12 16 20 24		30	16

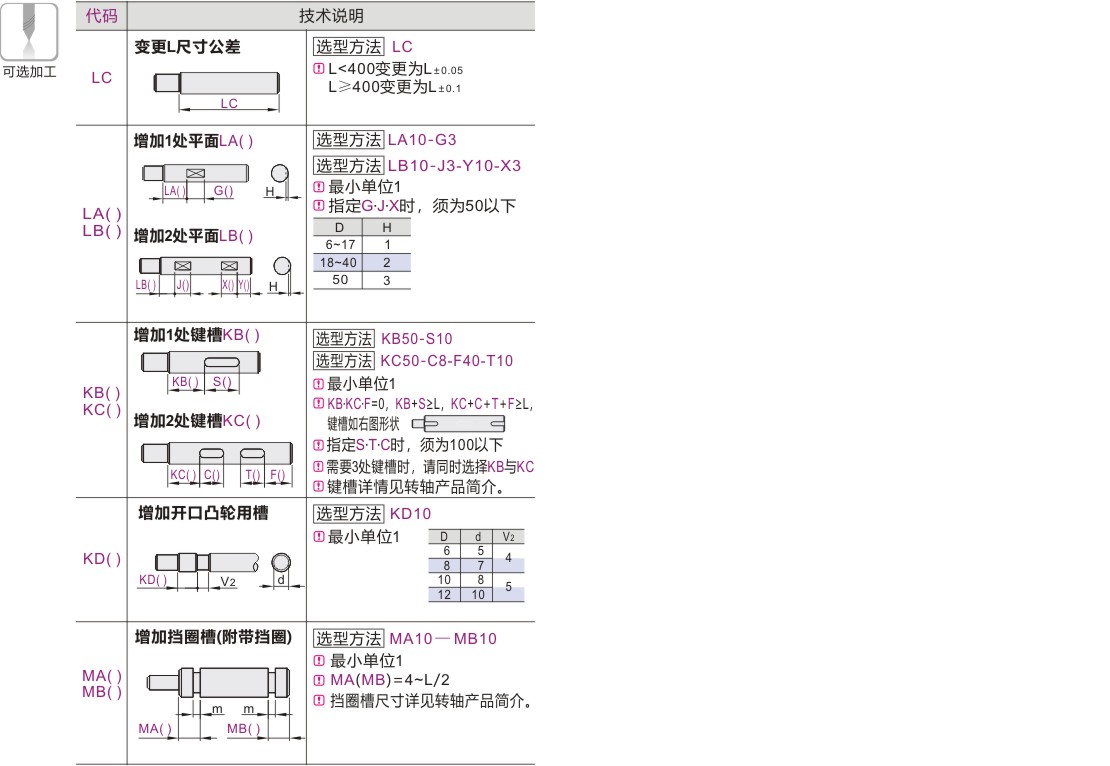

可选加工参数
