还有0项未选择重置

选择代码

代码参数

D公差

P公差

材质

表面处理

选型参数

外径D(mm) *

长度L(mm) *

18~800/0.1

台阶长度E(mm) *

5~240/0.1

外螺纹长度A(mm) *

3~90/1

台阶直径P(mm) *

内螺纹大小N(mm) *

扳手槽到端面位置K(mm) *

0~788/1

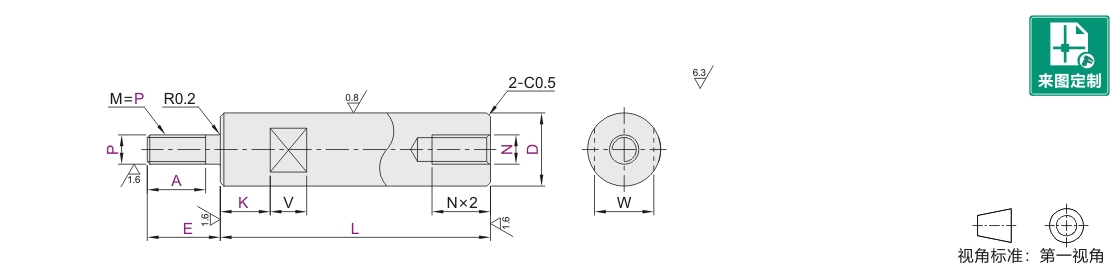

图片仅供参考

转轴一端台阶型一端外螺纹一端内螺纹型带扳手槽型 g6/h7/h9

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

圆度·直线度·垂直度·同轴度，请参阅转轴产品简介。

选型参数

型号		最小单位0.1		最小单位1	P	N	K 最小单位1	W	V
代码	Dg6	L	E	A	P	N	K 最小单位1	W	V
MBN11 MBN12 MBN26	6	18~300	5≤E≤P×8	P≤6时 A≤E-2 P=8、10时 A≤E-3 P≥12时 A≤E-5	3 4 5	3 4	K=0或 K≥1	5	10
	8	18~400			3 4 5 6	3 4 5 6		7
	10	18~500			4 5 6 8	4 5 6		8
	12	25~600			5 6 8 10	5 6 8		10	12
	13	20~600			5 6 8 10	5 6 8		11
	15	25~700			5 6 8 10 12	5 6 8 10		13
	16	20~800			5 6 8 10 12	5 6 8 10		14
	17	35~600			5 6 8 10 12	5 6 8 10 12		14
	18	25~800			5 6 8 10 12	5 6 8 10 12		15
	20	35~600			5 6 8 10 12 16	5 6 8 10 12		17
	22	25~800			5 6 8 10 12 16	5 6 8 10 12 16		19
	25	45~800			5 6 8 10 12 16 20	5 6 8 10 12 16		22
	30	55~800			8 10 12 16 20 24	8 10 12 16 20		27	16
	35	65~800			8 10 12 16 20 24 30	8 10 12 16 20 24		30	16
	40	75~800			12 16 20 24 30	12 16 20 24 30		36	20
	50	95~800			16 20 24 30	16 20 24 30		41	20

型号		最小单位0.1		最小单位1	P	N	K 最小单位1	W	V
代码	Dh7	L	E	A	P	N	K 最小单位1	W	V
MBN51 MBN52 MBN56	6	18~300	5≤E≤P×8	P≤6时 A≤E-2 P=8、10时 A≤E-3 P≥12时 A≤E-5	3 4 5	3 4	K=0或 K≥1	5	10
	8	18~400			3 4 5 6	3 4 5 6		7
	10	18~500			4 5 6 8	4 5 6		8
	12	25~600			5 6 8 10	5 6 8		10	12
	15	25~700			5 6 8 10 12	5 6 8 10		13
	20	35~800			5 6 8 10 12 16	5 6 8 10 12 16		17
	25	45~800			5 6 8 10 12 16 20	5 6 8 10 12 16		22
	30	55~800			8 10 12 16 20 24	8 10 12 16 20		27	16
	35	65~800			8 10 12 16 20 24 30	12 16 20 24		30	16
	40	75~800			12 16 20 24 30	12 16 20 24 30		36	20
	50	95~800			16 20 24 30	16 20 24 30		41	20

型号		最小单位0.1		最小单位1	P	N	K 最小单位1	W	V
代码	Dh9	L	E	A	P	N	K 最小单位1	W	V
MBN72 MBN76 MBN91 MBN92 MBN96	6	18~300	5≤E≤P×8	P≤6时 A≤E-2 P=8、10时 A≤E-3 P≥12时 A≤E-5	3 4 5	3 4	K=0或 K≥1	5	10
	8	18~400			3 4 5 6	3 4 5 6		7
	10	18~500			4 5 6 8	4 5 6		8
	12	25~600			5 6 8 10	5 6 8		10	12
	15	25~700			5 6 8 10 12	5 6 8 10		13
	20	35~800			5 6 8 10 12 16	5 6 8 10 12 16		17
	25	45~800			5 6 8 10 12 16 20	5 6 8 10 12 16		22
	30	55~800			8 10 12 16 20 24	8 10 12 16 20		27	16
	35	65~800			8 10 12 16 20 24 30	12 16 20 24		30	16

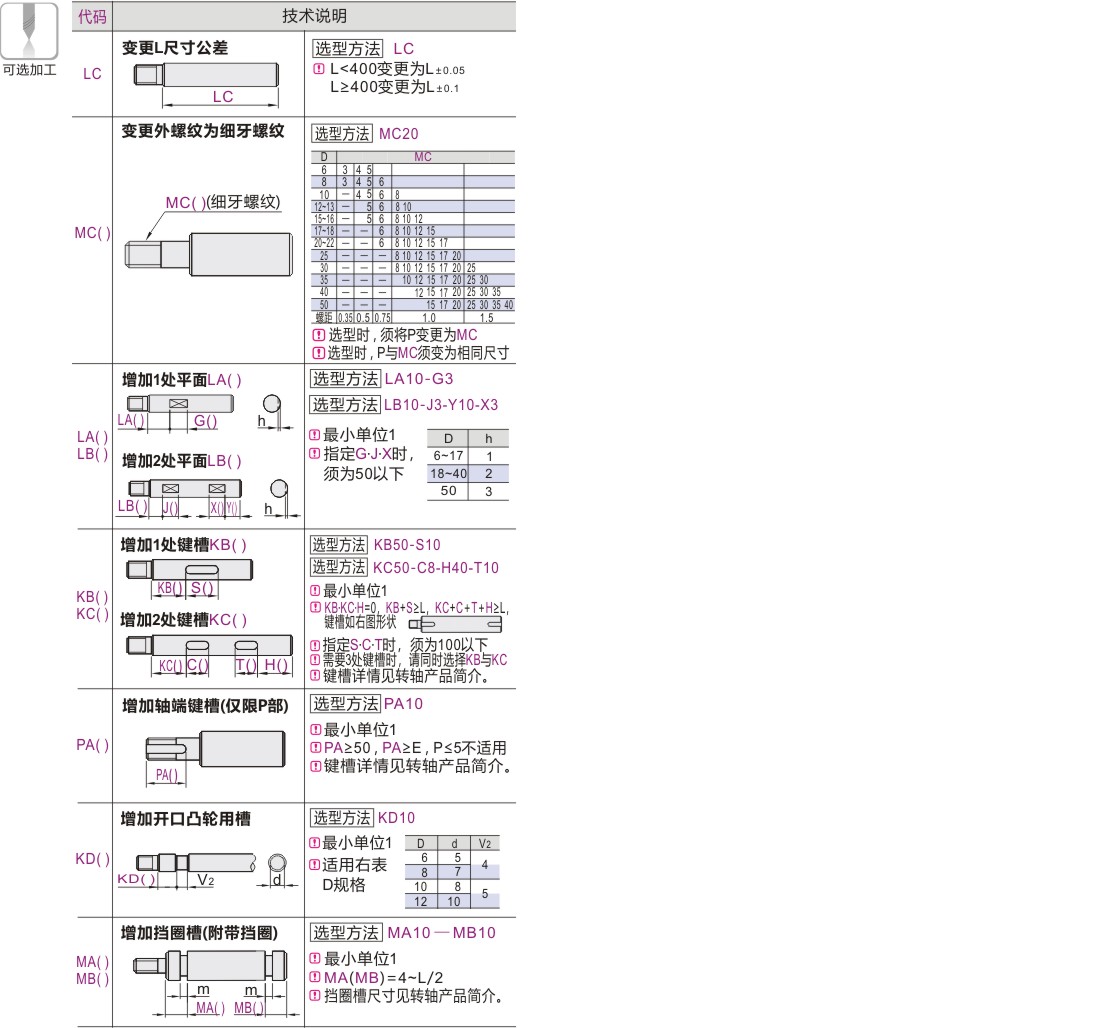

可选加工参数

暂未上传文档资料

转轴 一端台阶型 一端外螺纹一端内螺纹型 带扳手槽型 g6/h7/h9
