转轴一端台阶型一端外螺纹型带扳手槽型 g6/h7/h9

图片仅供参考

转轴一端台阶型一端外螺纹型带扳手槽型 g6/h7/h9

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

代码	类型		公差		材质		表面处理
代码	类型		D	P	国标	相当	表面处理
MBM11	一端外螺纹型	带扳手槽型	g6	g6	45	S45C	发黑
MBM12					45	S45C	无电解镀镍
MBM26					0Cr18Ni9	SUS304	—
MBM31					35CrMo	SCM435 硬度28~33HRC	发黑
MBM51			h7	h7	45	S45C	发黑
MBM52					45	S45C	无电解镀镍
MBM56					0Cr18Ni9	SUS304	—
MBM71			h9	g6	45	S45C	发黑
MBM72					45	S45C	无电解镀镍
MBM76					0Cr18Ni9	SUS304	—
MBM91				h7	45	S45C	发黑
MBM92					45	S45C	无电解镀镍
MBM96					0Cr18Ni9	SUS304	—

D·P	g6	h7	h9
D·P	g6	h7	h9	3	-0.002 -0.008	0 -0.010	0 -0.025
3.1~6	-0.004 -0.012	0 -0.012	0 -0.030
6.1~10	-0.005 -0.014	0 -0.015	0 -0.036
10.1~18	-0.006 -0.017	0 -0.018	0 -0.043
18.1~30	-0.007 -0.020	0 -0.021	0 -0.052
30.1~50	-0.009 -0.025	0 -0.025	0 -0.062

圆度·直线度·垂直度·同轴度，请参阅转轴产品简介。

选型参数

g6

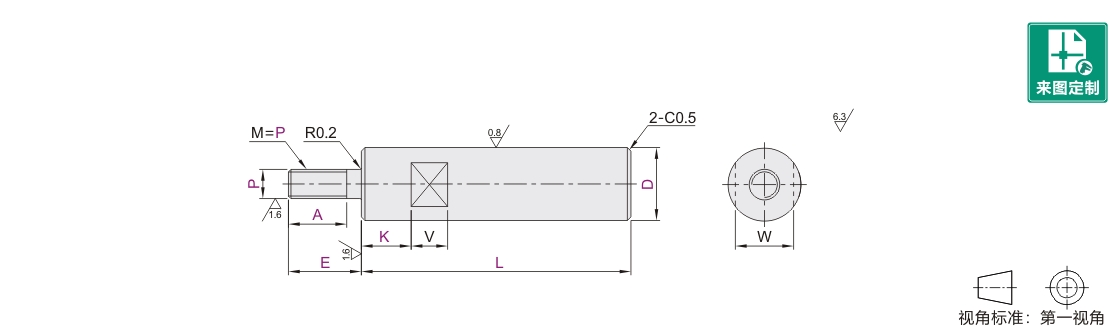

型号		最小单位0.1		最小单位1	P	带扳手槽型	W	V
代码	Dg6	L	E	A	P	K(最小单位1)	W	V
MBM11 MBM12 MBM26 MBM31	6	18.0~300.0	5≤E≤P×8	P≤6时 A≤E-2 P=8、10时 A≤E-3 P≥12时 A≤E-5	3 4 5	K=0或 K≥1	5	10
	8	18.0~400.0			3 4 5 6		7
	10	18.0~500.0			4 5 6 8		8
	12	20.0~600.0			5 6 8 10		10	12
	13	20.0~600.0			5 6 8 10		11
	15	20.0~700.0			5 6 8 10 12		13
	16	20.0~800.0			5 6 8 10 12		14
	17	25.0~800.0			5 6 8 10 12		14
	18				5 6 8 10 12		15
	20				6 8 10 12 16		17
	22				6 8 10 12 16		19
	25				8 10 12 16 20		22
	30				8 10 12 16 20 24		27	16
	35	35.0~800.0			10 12 16 20 24 30		30	16
	40				12 16 20 24 30		36	20
	50				16 20 24 30		41	20

h7

型号		最小单位0.1		最小单位1	P	带扳手槽型	W	V
代码	Dh7	L	E	A	P	K(最小单位1)	W	V
MBM51 MBM52 MBM56	6	18.0~300.0	5≤E≤P×8	P≤6时 A≤E-2 P=8、10时 A≤E-3 P≥12时 A≤E-5	3 4 5	K=0或 K≥1	5	10
	8	18.0~400.0			3 4 5 6		7
	10	18.0~500.0			4 5 6 8		8
	12	20.0~600.0			5 6 8 10		10	12
	15	20.0~700.0			5 6 8 10 12		13
	20	25.0~800.0			6 8 10 12 16		17
	25				8 10 12 16 20		22
	30				8 10 12 16 20 24		27	16
	35	35.0~800.0			10 12 16 20 24 30		30	16
	40				12 16 20 24 30		36	20
	50				16 20 24 30		41	20

h9

型号		最小单位0.1		最小单位1	P	带扳手槽型	W	V
代码	Dh9	L	E	A	P	K(最小单位1)	W	V
MBM71 MBM72 MBM76 MBM91 MBM92 MBM96	6	18.0~300.0	5≤E≤P×8	P≤6时 A≤E-2 P=8、10时 A≤E-3 P≥12时 A≤E-5	3 4 5	K=0或 K≥1	5	10
	8	18.0~400.0			3 4 5 6		7
	10	18.0~500.0			4 5 6 8		8
	12	20.0~600.0			5 6 8 10		10	12
	15	20.0~700.0			5 6 8 10 12		13
	20	25.0~800.0			6 8 10 12 16		17
	25				8 10 12 16 20		22
	30				8 10 12 16 20 24		27	16
	35	35.0~800.0			10 12 16 20 24 30		30	16

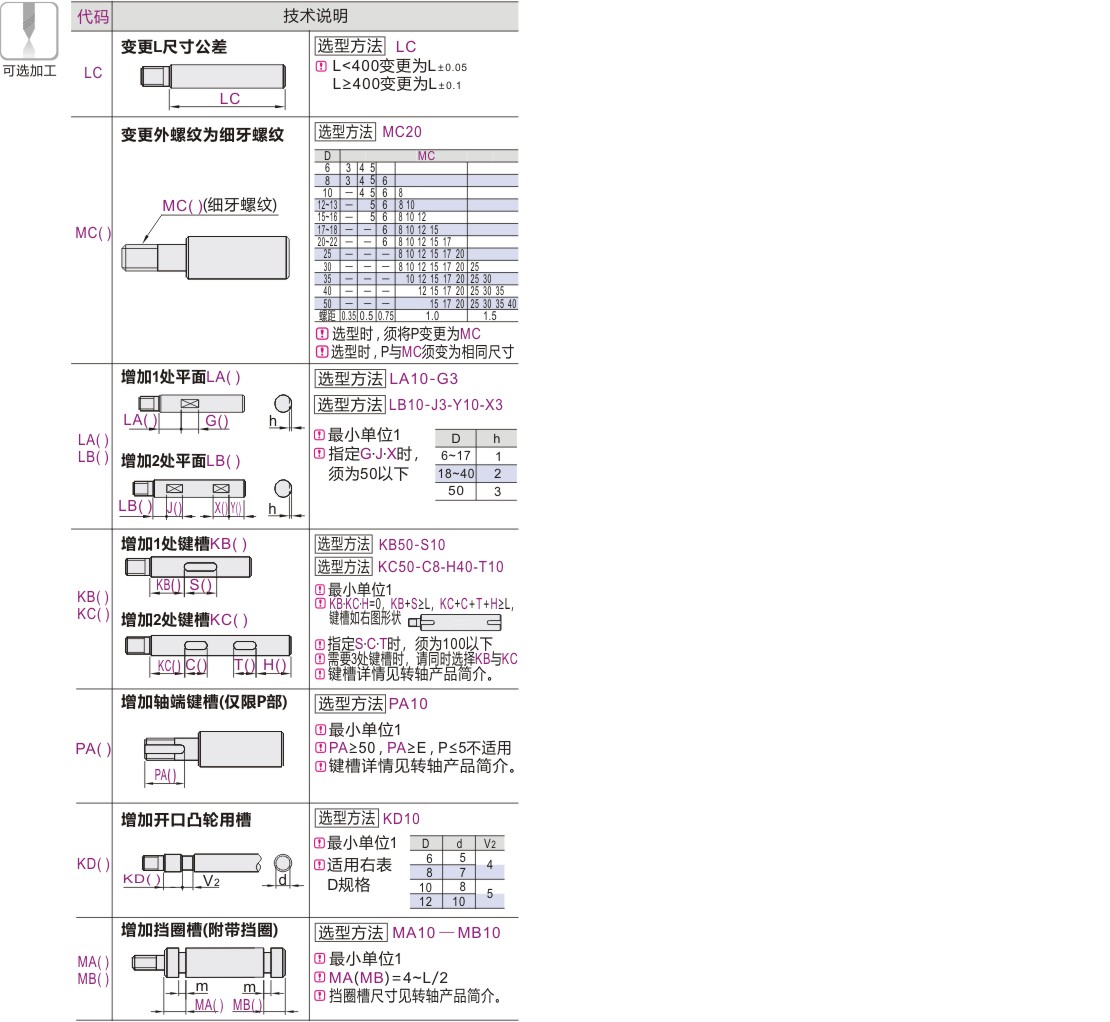

可选加工参数
