选型参数

外径D(mm) *

长度L(mm) *

18~800/0.1

台阶长度E(mm) *

1~294/0.1

台阶直径P(mm) *

5~49/1

左端螺纹大小M(mm) *

右端螺纹大小N(mm) *

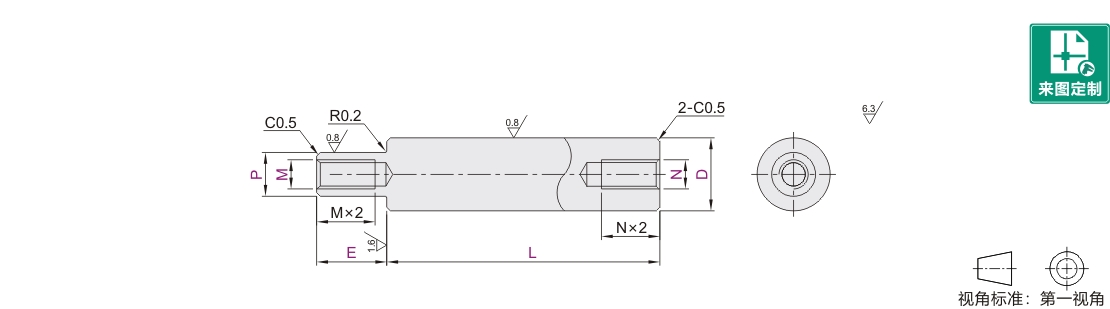

图片仅供参考

转轴一端台阶型两端内螺纹型标准型轴身不加工 g6/h7/h9

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

圆度·直线度·垂直度·同轴度，请参阅转轴产品简介。

选型参数

型号		最小单位0.1		最小单位1	M	N
代码	Dg6	L	E	P	M	N
MBK01 MBK02 MBK16	6	18.0~300.0	1≤E≤P×6	5	3	3
	8	18.0~400.0		M3~M8时 M+2≤P<D M10~M16时 M+3≤P<D M20·24时 M+4≤P<D M30时 M+5≤P<D	3 4 5	3 4 5 6
	10	18.0~500.0			4 5 6	4 5 6
	12	25.0~600.0			5 6 8	5 6 8
	13	25.0~600.0			5 6 8	5 6 8
	15	25.0~700.0			5 6 8 10	5 6 8 10
	16	35.0~600.0			5 6 8 10	5 6 8 10
	17				5 6 8 10 12	5 6 8 10 12
	18				5 6 8 10 12	5 6 8 10 12
	20				5 6 8 10 12	5 6 8 10 12
	22	45.0~800.0			5 6 8 10 12 16	5 6 8 10 12 16
	25	45.0~800.0			5 6 8 10 12 16	5 6 8 10 12 16
	30	55.0~800.0			8 10 12 16 20	8 10 12 16 20
	35	65.0~800.0			8 10 12 16 20 24	8 10 12 16 20 24
	40	75.0~800.0			12 16 20 24 30	12 16 20 24 30
	50	95.0~800.0			16 20 24 30	16 20 24 30

型号		最小单位0.1		最小单位1	M	N
代码	Dh7	L	E	P	M	N
MBK41 MBK42 MBK46	6	18.0~300.0	1≤E≤P×6	5	3	3
	8	18.0~400.0		M3~M8时 M+2≤P<D M10~M16时 M+3≤P<D M20·24时 M+4≤P<D M30时 M+5≤P<D	3 4 5	3 4 5 6
	10	18.0~500.0			4 5 6	4 5 6
	12	25.0~600.0			5 6 8	5 6 8
	15	25.0~700.0			5 6 8 10	5 6 8 10
	20	35.0~800.0			5 6 8 10 12	5 6 8 10 12 16
	25	45.0~800.0			5 6 8 10 12 16	5 6 8 10 12 16
	30	55.0~800.0			8 10 12 16 20	8 10 12 16 20
	35	65.0~800.0			8 10 12 16 20 24	8 10 12 16 20 24
	40	75.0~800.0			12 16 20 24 30	12 16 20 24 30
	50	95.0~800.0			16 20 24 30	16 20 24 30

型号		最小单位0.1		最小单位1	M	N
代码	Dh9	L	E	P	M	N
MBK61 MBK66 MBK81 MBK82	6	18.0~300.0	2≤E≤P×5	M3~M8时 M+2≤P<D M10~M16时 M+3≤P<D M20·24时 M+4≤P<D	3	3
	8	18.0~400.0			3 4 5	3 4 5
	10	18.0~500.0			4 5 6	4 5 6
	12	18.0~600.0			5 6 8	5 6 8
	15	25.0~700.0			5 6 8 10	5 6 8 10
	20	35.0~800.0			5 6 8 10 12	5 6 8 10 12 16
	25	45.0~800.0			5 6 8 10 12 16	5 6 8 10 12 16
	30	55.0~800.0			8 10 12 16 20	8 10 12 16 20
	35	65.0~800.0			8 10 12 16 20 24	8 10 12 16 20 24

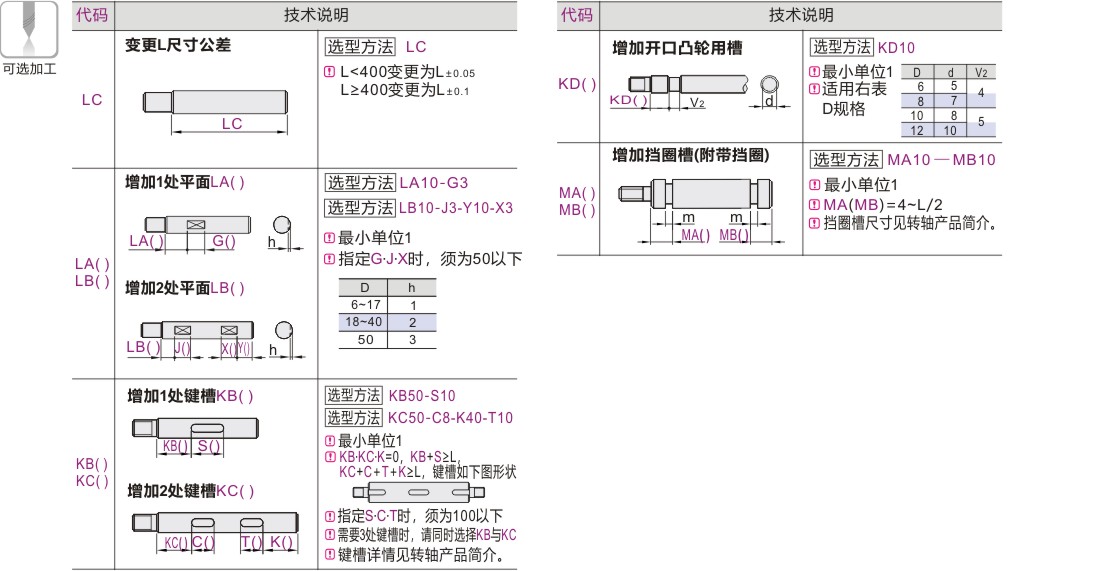

可选加工参数

暂未上传文档资料

转轴 一端台阶型 两端内螺纹型 标准型 轴身不加工 g6/h7/h9
