开口圆型导向轴支座紧凑型标准型长导向型机加型开口式夹紧固定型安装孔沉孔

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

产品详情
文档下载

紧凑型		材质		表面处理	附件(1PCS)
标准型	长导向型	国标	相当	表面处理	附件(1PCS)
GBS01	GBS11	45	S45C	发黑	内六角圆柱头螺钉
GBS02	GBS12	45	S45C	喷细砂无电解镀镍	内六角圆柱头螺钉 (不锈钢)
GBS06	GBS16	0Cr18Ni9	SUS304	—	内六角圆柱头螺钉 (不锈钢)

特点：支座外径(尺寸H)小，适合节省空间。
开口型，安装孔D的公差H7为开口加工前的公差，开口加工后由于有内部应力释放，
公差有可能增至H8左右，不影响客户使用。
开口型导向轴夹座由开槽大小决定是否过切(过切指锯片切到开槽处对边)，图档仅供参考。
如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

选型参数

选型表

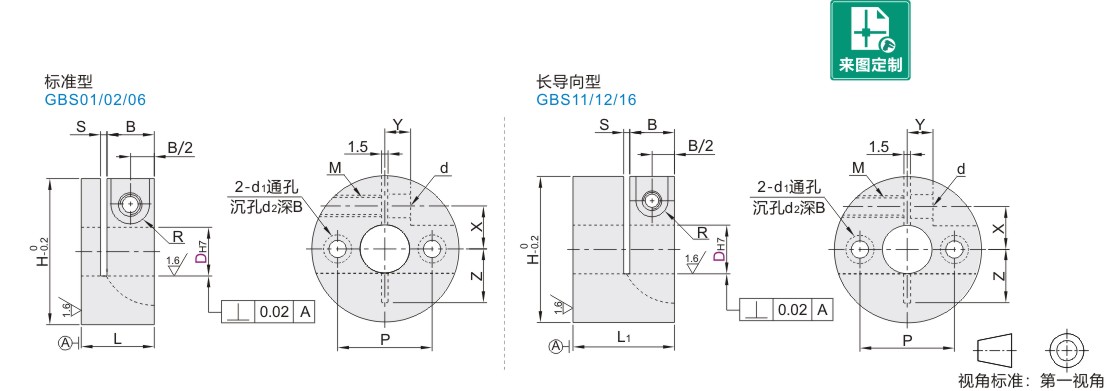

型号			L	L1	H	B	P	d1	d2	S	X	Y	M	d	R	Z
代码	DH7		L	L1	H	B	P	d1	d2	S	X	Y	M	d	R	Z
标准型长导向型 GBS01 GBS11 GBS02 GBS12 GBS06 GBS16	(8)	+0.015 0	16	—	30	11	20	4.5	7.8	1.2~1.8	9.5	4.8	5	5.5	4.5	10~12
	(10)	+0.015 0	17	—	34		22	5.5	9.3		10	5.8				11~13
	12	+0.018 0		25	36		25				12					12~14
	15			28	38		26				13					13~15
	16		22	30	39	14	28			1.2~2.3	13.5	6.8	6	6.6	6	13~15
	20	+0.021 0		34	49		35	6.6	10.8		16	7.8				16~19
	25			38	54		40				19					18~21
	30		24	40	59		45				22					20~23

()内的规格不适用长导向型GBS11/12/16。
