侧边安装型导向轴支座开口型机加型开口式夹紧固定型安装孔通孔

图片仅供参考

侧边安装型导向轴支座开口型机加型开口式夹紧固定型安装孔通孔

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

产品详情
文档下载

代码	类型	材质		表面处理	附件
代码	类型	国标	相当	表面处理	附件
GEP01	开口型	45	S45C	发黑	1个内六角圆柱头螺钉
GEP02		45	S45C	喷细砂无电解镀镍	1个内六角圆柱头螺钉(不锈钢)
GEP06		0Cr18Ni9	SUS304	—
GEP08		LF31	A6063	喷细砂本色阳极氧化

开口型，安装孔D的公差H7为开口加工前的公差，开口加工后由于有内部应力释放，公差有可能增至H8左右，不影响客户使用。
如对防锈有要求，请优先选用不锈钢材质、铝合金材质或喷细砂无电解镀镍产品。

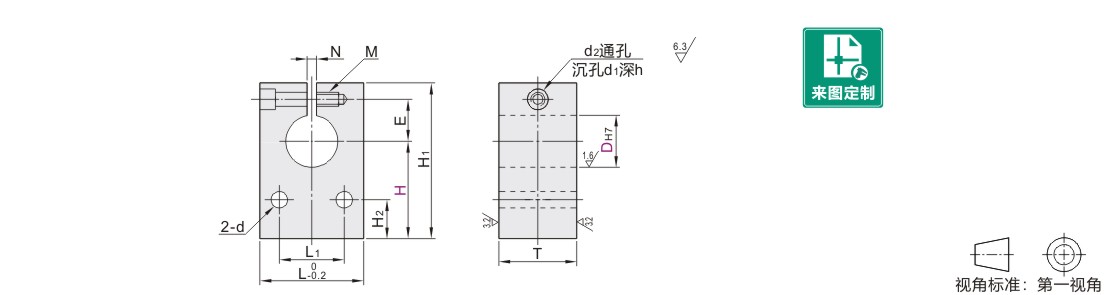

选型参数

选型表

型号		H			L	H1	H2	T	L1	E	d	M	d2	d1	h	N
代码	DH7	H			L	H1	H2	T	L1	E	d	M	d2	d1	h	N
GEP01 GEP02 GEP06 GEP08	8	20 25 30			22	H+15.8	5	12	10	11	4.5	M4深8	4.5	8	4.7	1.2~2.3
	10	20 25 30			22	H+15.8			10	11
	12	20 25 30			25	H+17.8			14	13
	13	20 25 30			25	H+17.8			14	13
	15	25 30 40			28	H+19.8			16	15
	16	25 30 40			28	H+19.8			16	15
	18	25 30 40 50			32	H+25.8	7	16	18	18	6.6	M6深12	6.6	11	6.7
	20	25 30 40 50			32	H+25.8			18	18
	25	30 40 50			38	H+27.8			24	21
	30	30 40 50 60			50	H+32.8	10	22	32	24	9	M8深16	9	14	9.2	1.2~3.5
	35	40 50 60				H+35.8				27
	40	40 50 60				H+37.8				29
