选择代码

代码参数

表面处理

选型参数

内径D(mm) *

中心高H(mm) *

侧边安装型导向轴支座标准型机加型螺钉固定型安装孔通孔

图片仅供参考

侧边安装型导向轴支座标准型机加型螺钉固定型安装孔通孔

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

产品详情
文档下载

代码	类型	材质		表面处理	附件
代码	类型	国标	相当	表面处理	附件
GEL01	标准型	45	S45C	发黑	1个内六角紧定螺钉
GEL02	标准型	45	S45C	喷细砂无电解镀镍	1个内六角紧定螺钉(不锈钢)

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

选型参数

选型表

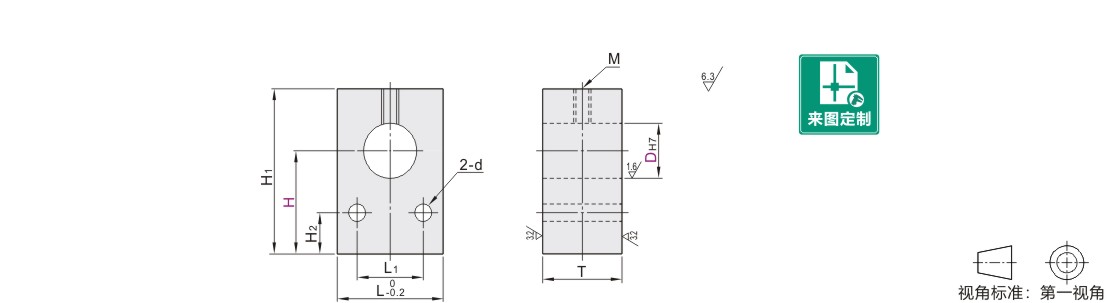

型号			H	L	H1	H2	T	L1	d	M
代码	DH7		H	L	H1	H2	T	L1	d	M
GEL01 GEL02	8	+0.015 0	25 30	22	H+8.8	5	12	10	4.5	4
	10	+0.015 0	25 30	22	H+9.8			10
	12	+0.018 0	25 30	25	H+10.8			14
	13		25 30	25	H+11.8			14
	15		25 30 40	28	H+14.8			16
	16		25 30 40	28	H+14.8			16
	18		25 30 40 50	23	H+17.8	7	16	18	6.6	6
	20	+0.021 0	25 30 40 50	23	H+17.8			18
	25		30 40 50	38	H+19.8			24
	30		30 40 50 60	50	H+22.8	10	22	32	9
	35	+0.025 0	40 50 60		H+24.8
	40	+0.025 0	40 50 60		H+29.8
