底座安装型导向轴支座分离型

图片仅供参考

底座安装型导向轴支座分离型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

产品详情
文档下载

代码	类型	材质		表面处理	附件
代码	类型	国标	相当	表面处理	附件
GEJ51	分离型	45	S45C	发黑	2个内六角圆柱头螺钉
GEJ52		45	S45C	喷细砂无电解镀镍	2个内六角圆柱头螺钉（不锈钢）
GEJ56		0Cr18 Ni9	SUS304	—
GEJ58		LD30	A6061	本色阳极氧化(哑光)
GEJ59		LD30	A6061	黑色阳极氧化	2个内六角圆柱头螺钉

如对防锈有要求，请优先选用不锈钢材质、铝合金材质或喷细砂无电解镀镍产品。

选型参数

选型表

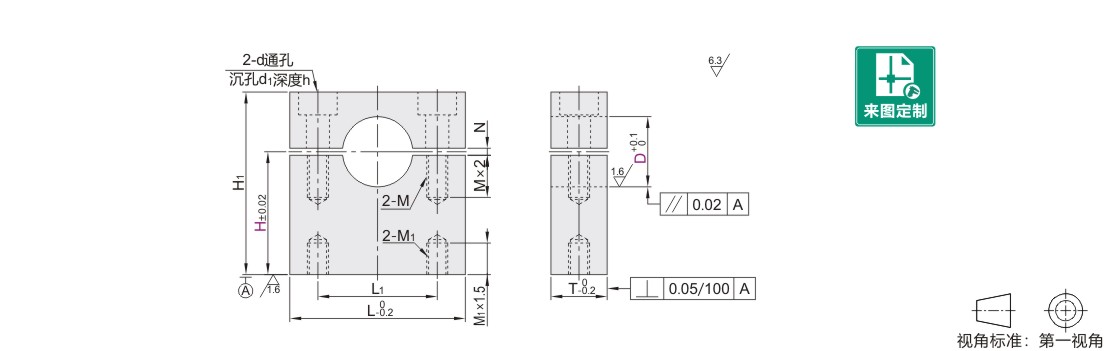

型号		H	L	H1	T	L1	M	M1	d	d1	h	N
代码	D	H	L	H1	T	L1	M	M1	d	d1	h	N
(S45C) GEJ51 GEJ52 (SUS304) GEJ56 (A6061) GEJ58 GEJ59	8	25 30	26	H+10	12	16	M4	M4	4.5	8	4.5	2
	8	25 30	26			16							10	25 30	32	20
	12	25 30														20
	13	25 30	21
	15	25 30 40	34			H+12							23
	16	25 30 40	34			H+12							23
	18	30 40 50	44	H+17		16(15)							28	M6	M6	6.6	11	6.5
	20	30 40 50	50	H+17	34
	25	30 40 50	50	H+20	36
	30	40 50 60	70	H+30	22(20)	48	M8	M8	9	14	9		3
	35	40 50 60	70			48
	40	40 50 60	76			56
	50	60 70 80	94	H+42	30	70	M12	M10	14	20	13

带( )T尺寸适用GEJ58/59。
