底座安装型导向轴支座开口型机加型开口式夹紧固定型安装孔螺孔

图片仅供参考

底座安装型导向轴支座开口型机加型开口式夹紧固定型安装孔螺孔

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

产品详情
文档下载

代码	类型	材质		表面处理	附件
代码	类型	国标	相当	表面处理	附件
GEC01	开口型	45	S45C	发黑	1个内六角圆柱头螺钉
GEC02		45	S45C	喷细砂无电解镀镍	1个内六角圆柱头螺钉(不锈钢)
GEC06		0Cr18Ni9	SUS304	—
GEC08		LD31	A6063	喷细砂本色阳极氧化
GEC09		LD31	A6063	黑色阳极氧化	1个内六角圆柱头螺钉

开口型，安装孔D的公差H7为开口加工前的公差，开口加工后由于有内部应力释放，公差有可能增至H8左右，不影响客户使用。
如对防锈有要求，请优先选用不锈钢材质、铝合金材质或喷细砂无电解镀镍产品。

选型参数

选型表

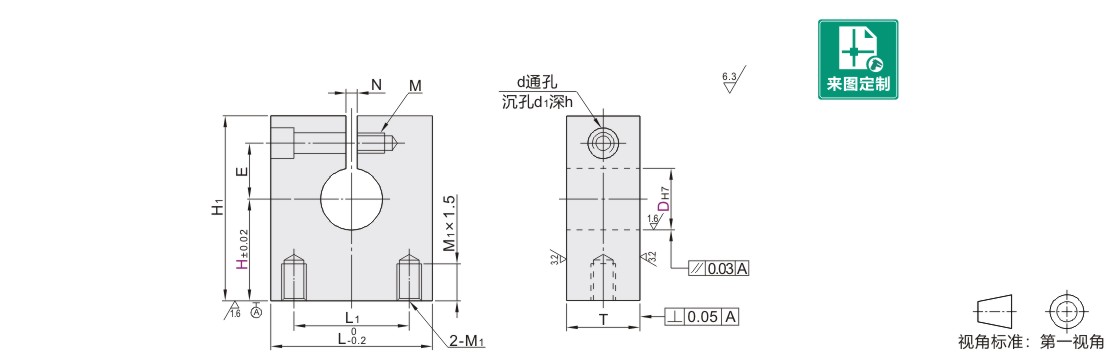

型号			H	L	H1	T	L1	E	M	M1	d	d1	h	N
代码	DH7		H	L	H1	T	L1	E	M	M1	d	d1	h	N
GEC01 GEC02 GEC06 GEC08 GEC09	8	+0.015 0	15 20 25 30	16	H+15.8	12	10	11	M4深8	4	4.5	8	4.7	1.2~2.3
	10	+0.015 0	20 25 30	16	H+15.8		10	11
	12	+0.018 0	20 25 30	22	H+17.8		14	13
	13		20 25 30	22	H+17.8		14	13
	15		25 30 40	25	H+19.8		16	15
	16		25 30 40	25	H+19.8		16	15
	18		25 30 40 50	32	H+25.8	15	18	18	M6深12	6	6.6	11	6.7
	20	+0.021 0	25 30 40 50	32	H+25.8		18	18
	25		30 40 50	38	H+27.8		24	21
	30		30 40 50 60	50	H+32.8	20	32	24	M8深16	8	9	14	9.2	1.2~3.5
	35	+0.025 0	40 50 60		H+35.8			27
	40	+0.025 0	40 50 60		H+37.8			29
