底座安装型导向轴支座加厚标准型机加型螺钉固定型安装孔螺孔

图片仅供参考

底座安装型导向轴支座加厚标准型机加型螺钉固定型安装孔螺孔

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

产品详情
文档下载

代码	类型	材质		表面处理	附件
代码	类型	国标	相当	表面处理	附件
GDY01	加厚标准型	45	S45C	发黑	1个内六角紧定螺钉
GDY02		45	S45C	喷细砂无电解镀镍	1个内六角紧定螺钉(不锈钢)
GDY06		0Cr18 Ni9	SUS304	—	1个内六角紧定螺钉(不锈钢)

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。
D30～40有2个附件内六角紧定螺钉。

选型参数

选型表

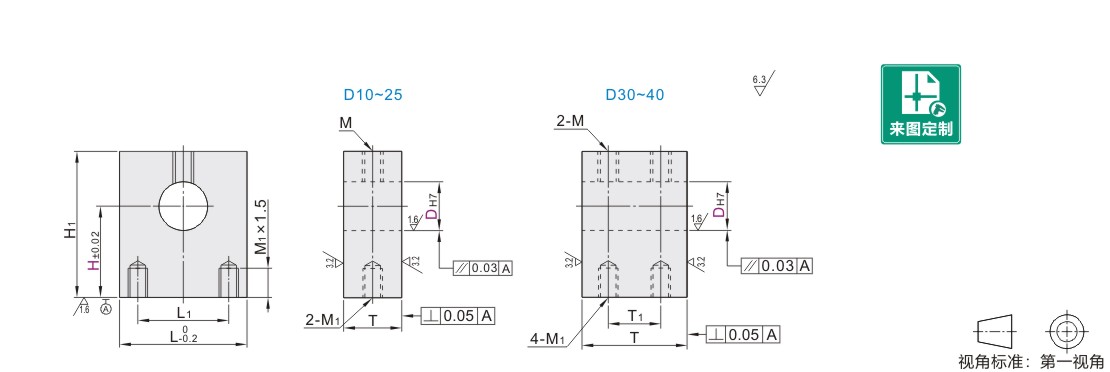

型号			H	L	H1	T	T1	L1	M	M1
代码	DH7		H	L	H1	T	T1	L1	M	M1
GDY01 GDY02 GDY06	10	+0.015 0	20 25 30	22	H+9.8	18	—	12	M6	M6
	12	+0.018 0	20 25 30	22	H+10.8	18		12
	16	+0.018 0	25 30 40	25	H+14.8	20		14
	20	+0.021 0	25 30 40 50	32	H+17.8	25		18	M8	M8
	25		30 40 50	38	H+19.8	30		24
	30		30 40 50 60	50	H+22.8	35	17.5	32
	35	+0.025 0	40 50 60		H+24.8	35	17.5
	40	+0.025 0	40 50 60		H+29.8	40	20
