铰链型导向轴支座 L形/底部安装型/侧面安装型/T形

图片仅供参考

铰链型导向轴支座 L形/底部安装型/侧面安装型/T形

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

产品详情
文档下载

代码				类型		材质		表面处理	附件
L形	底部安装型	侧面安装型	T形	类型		主体	弹簧销	主体	附件
GCQ01	GCQ11	GCQ21	GCQ31	铰链型	通孔形	S45C	不锈钢	发黑	1个内六角圆柱头螺钉	1个尼龙垫圈
GCQ02	GCQ12	GCQ22	GCQ32			S45C		喷细砂无电解镀镍	1个内六角圆柱头螺钉（不锈钢）
GCQ06	GCQ16	GCQ26	GCQ36			SUS304		—	1个内六角圆柱头螺钉（不锈钢）

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

由于产品生产批次不同，发货喷细砂无电解镀镍产品可能存在不喷砂，不影响尺寸及功能。

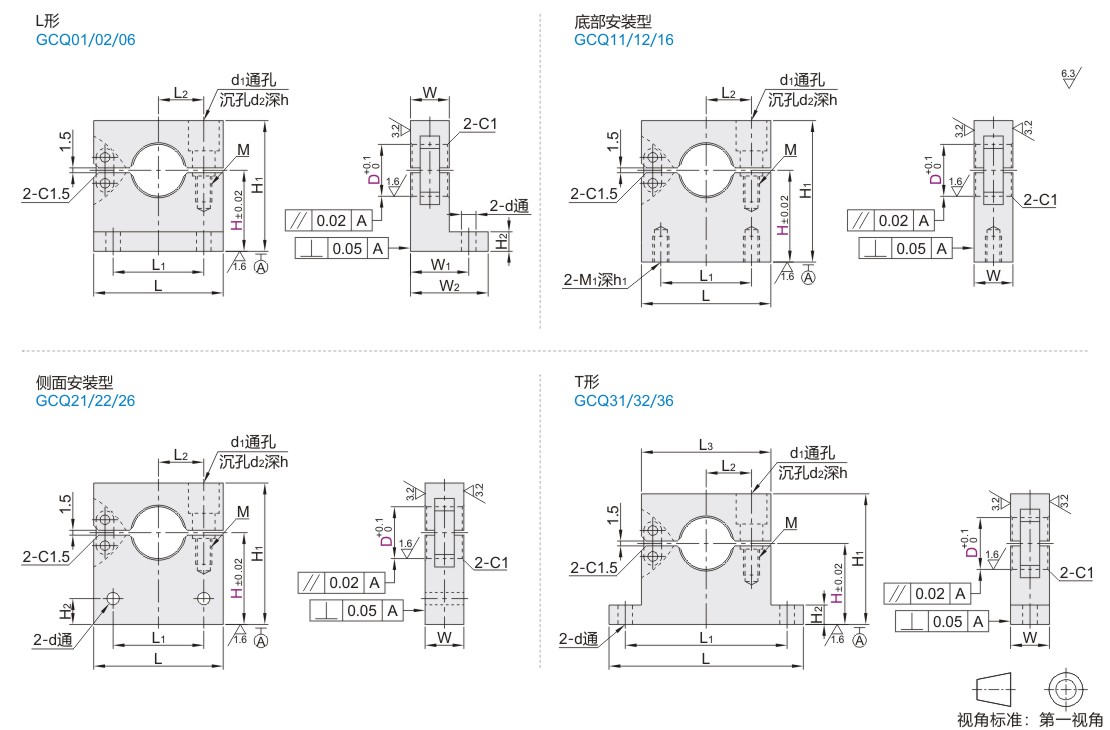

选型参数

L形

型号		H	H1	H2	L	L1	L2	W	W1	W2	d	d1	d2	h	M
代码	D	H	H1	H2	L	L1	L2	W	W1	W2	d	d1	d2	h	M
GCQ01 GCQ02 GCQ06	10	20	H＋9	6	30	20	10	10	15	20	4.5	5	8	4	M4
	12	20	H＋10		30	20	10	10	15	20		5	8	5	M4
	16	25	H＋12		40	28	14	12	18	24		7	9.5	6	M5
	20	25 30	H＋15	8	40	30	14.5	16	22.5	29	5.5	7	9.5	8	M5
	25	40	H＋18	8	50	36	18	16	23	29	6.6	8	13	8	M6
	30	40	H＋21	10	65	48	24	19	28	37	9	8	13	11	M6

底部安装型/侧面安装型

型号		H	H1	H2	L	L1	L2	W	d	d1	d2	h	M	M1	h1
代码	D	H	H1	H2	L	L1	L2	W	d	d1	d2	h	M	M1	h1
底部安装型 GCQ11 GCQ12 GCQ16 侧面安装型 GCQ21 GCQ22 GCQ26	10	20	H＋9	5	30	20	10	10	4.5	5	8	4	M4	M4	6
	12	20	H＋10		30	20	10	10		5	8	5	M4
	16	25	H＋12		40	24	14	12		7	9.5	6	M5
	20	25 30	H＋15	7	40	24	14.5	16	5.5	7	9.5	8	M5	M6	9
	25	40	H＋18	7	50	35	18	16	6.6	8	13	8	M6	M6	9
	30	40	H＋21	10	65	45	24	19	9	8	13	11	M6	M8	12

T形

型号		H	H1	H2	L	L1	L2	L3	W	d	d1	d2	h	M
代码	D	H	H1	H2	L	L1	L2	L3	W	d	d1	d2	h	M
GCQ31 GCQ32 GCQ36	10	20	H＋9	6	50	40	10	30	10	4.5	5	8	4	M4
	12	20 30	H＋10		50	40	10	30	10		5	8	5	M4
	16	25 30	H＋12		60	50	14	40	12		7	9.5	6	M5
	20	25 30	H＋15	8	65	52	14.5	40	16	5.5	7	9.5	8	M5
	25	30 50	H＋18	8	75	62	18	50	16	6.6	8	13	8	M6
	30	30 60	H＋21	10	100	80	24	65	19	9	8	13	11	M6
