L形导向轴支座分离型 H尺寸选择型 H尺寸指定型机加型分离式夹紧固定型安装孔通孔

图片仅供参考

L形导向轴支座分离型 H尺寸选择型 H尺寸指定型机加型分离式夹紧固定型安装孔通孔

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

产品详情
文档下载

代码		材质		表面处理	附件
H选择型	H指定型	国标	相当	表面处理	附件
GDR01	GDR11	45	S45C	发黑	2个内六角圆柱头螺钉
GDR02	GDR12	45	S45C	喷细砂无电解镀镍	2个内六角圆柱头螺钉(不锈钢)
GDR06	GDR16	0Cr18Ni9	SUS304	—
GDR08	GDR18	LD31	A6063	喷细砂本色阳极氧化
GDR09	GDR19	LD31	A6063	黑色阳极氧化	2个内六角圆柱头螺钉

如对防锈有要求，请优先选用不锈钢材质、铝合金材质或喷细砂无电解镀镍产品。

选型参数

选型表

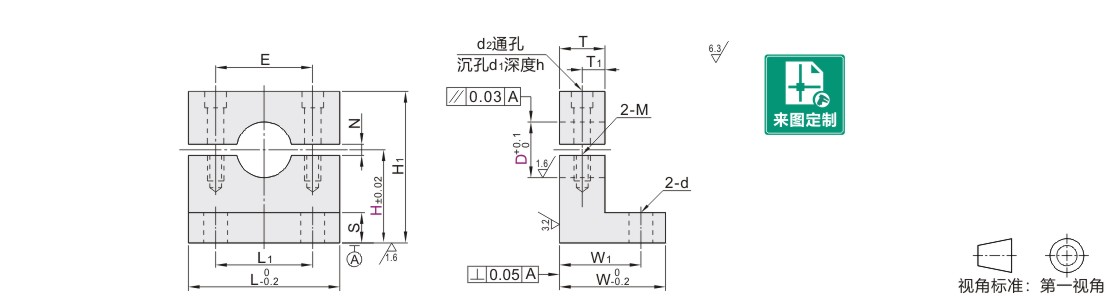

型号		H		L	H1	T	T1	S	W	W1	L1	d	E	M	d2	d1	h	N
代码	D	选择型	指定型
代码	D	选择型	最小单0.1
H 选择型 GDR01 GDR02 GDR06 GDR08 GDR09 H 指定型 GDR11 GDR12 GDR16 GDR18 GDR19	3	10 15 20	10.0~20.0	22	H+6	8	4	3.8	15.8	12	13	3.5	13	M3深6	3.5	6.5	3.5	1.2~1.8
	4	10 15 20	10.0~20.0		H+6
	5	15 20 25	15.0~25.0		H+7
	6	15 20 25	15.0~25.0		H+7
	8	15 20 25 30 40	15.0~40.0	30	H+10	10	5	5.8	19.8	15	20	4.5	20	M4深8	4.5	8	4.5	1.2~2.3
	10	20 25 30 40	20.0~40.0	38
	12	20 25 30 40
	13	20 25 30 40									26		26
	16	20 25 30 40 50	20.0~50.0		H+12						26		26
	20	25 30 40 50 60	25.0~60.0	50	H+17	16	8	7.8	31.8	24	36	6.6	36	M6深12	6.6	11	6.5
	25	30 40 50 60	30.0~60.0	50	H+20	16	8	7.8	31.8	24	36	6.6	36	M6深12	6.6	11	6.5
	30	30 40 50 60	30.0~60.0	70	H+30	20	10	9.8	39.8	30	48	9	48	M8深16	9	14	9	1.2~3.5
	35	40 50 60	40.0~60.0	70							48		48
	40	40 50 60 80	40.0~80.0	76							56		56
	50	50 60 80	50.0~80.0	100	H+40	25	12.5	14.8	49.8	38	76	14	76	M12深25	14	20	13

可能出现螺孔M底孔贯穿的情况。
