L形导向轴支座侧开口型 H尺寸选择型 H尺寸指定型机加型侧开口式夹紧固定型安装孔通孔

图片仅供参考

L形导向轴支座侧开口型 H尺寸选择型 H尺寸指定型机加型侧开口式夹紧固定型安装孔通孔

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

产品详情
文档下载

代码		材质		表面处理	附件
H选择型	H指定型	国标	相当	表面处理	附件
GDP01	GDP11	45	S45C	发黑	1个内六角圆柱头螺钉
GDP02	GDP12	45	S45C	喷细砂无电解镀镍	1个内六角圆柱头螺钉(不锈钢)
GDP06	GDP16	0Cr18Ni9	SUS304	—
GDP08	GDP18	LD31	A6063	喷细砂本色阳极氧化
GDP09	GDP19	LD31	A6063	黑色阳极氧化	1个内六角圆柱头螺钉

开口型，安装孔D的公差H7为开口加工前的公差，开口加工后由于有内部应力释放，公差有可能增至H8左右，不影响客户使用。

如对防锈有要求，请优先选用不锈钢材质、铝合金材质或喷细砂无电解镀镍产品。

选型参数

选型表

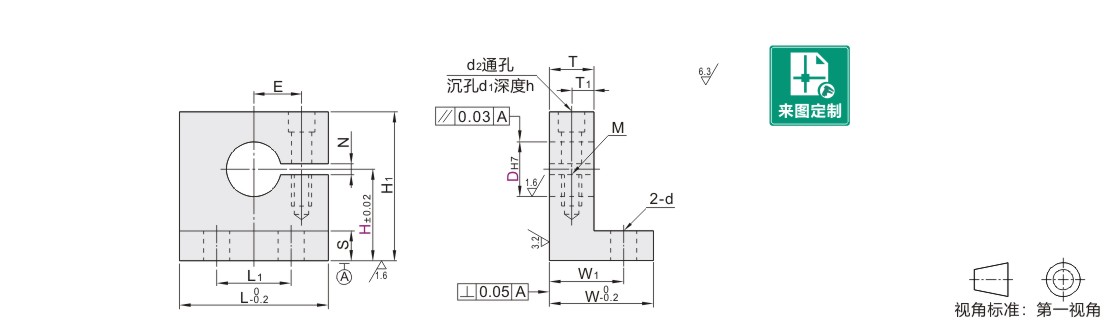

型号				H		L	H1	T	T1	S	W	W1	L1	d	E	M	d2	d1	h	N
代码		DH7		选择型	指定型
代码		DH7		选择型	最小单位0.1
H选择型 H指定型 GDP01 GDP11 GDP02 GDP12 GDP06 GDP16 GDP08 GDP18 GDP09 GDP19		8	+0.015 0	15 20 25 30 40	15.0~40.0	32	H+8	10	5	5.8	21.8	16	22	4.5	11	M4深8	4.5		4.5	1.2~2.3
		10	+0.015 0	20 25 30 40	20.0~40.0		H+9
		12	+0.018 0	20 25 30 40			H+10
		13		20 25 30 40		38	H+11						28		14
		16		20 25 30 40 50	20.0~50.0	38	H+13						28		14
		20	+0.021 0	25 30 40 50 60	25.0~60.0	50	H+15	16	8	7.8	31.8	24	36	6.5	18	M6深12	6.6	11	6.5
		25		30 40 50 60	30.0~60.0	50	H+18	16	8	7.8	31.8	24	36	6.5	18	M6深12	6.6	11	6.5
		30		30 40 50 60	30.0~60.0	73	H+20	20	10	9.8	37.8	29	55	9	27	M8深16	9	14	9	1.2~3.5
		35	+0.025 0	40 50 60	40.0~60.0		H+24								27
		40	+0.025 0	40 50 60 80	40.0~80.0		H+26								28

可能出现螺孔M底孔贯穿的情况。
