内径D(mm) *

中心高H(mm) *

L形导向轴支座开口型机加型 H尺寸选择型 H尺寸指定型开口式夹紧固定型安装孔通孔

图片仅供参考

L形导向轴支座开口型机加型 H尺寸选择型 H尺寸指定型开口式夹紧固定型安装孔通孔

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

产品详情
文档下载

代码		材质		表面处理	附件
H选择型	H指定型	国标	相当	表面处理	附件
GDL01	GDL11	45	S45C	发黑	1个内六角圆柱头螺钉
GDL02	GDL12	45	S45C	喷细砂无电解镀镍	1个内六角圆柱头螺钉(不锈钢)
GDL06	GDL16	0Cr18Ni9	SUS304	—
GDL08	GDL18	LD31	A6063	喷细砂本色阳极氧化
GDL09	GDL19	LD31	A6063	黑色阳极氧化	1个内六角圆柱头螺钉

开口型，安装孔D的公差H7为开口加工前的公差，开口加工后由于有内部应力释放，公差有可能增至H8左右，不影响客户使用
如对防锈有要求，请优先选用不锈钢材质、铝合金材质或喷细砂无电解镀镍产品。

选型参数

选型表

型号			H		L	H1	T	T1	S	W	W1	L1	d	E	M	d2	d1	h	N
代码	DH7		选择型	指定型
代码	DH7		选择型	最小单位0.1

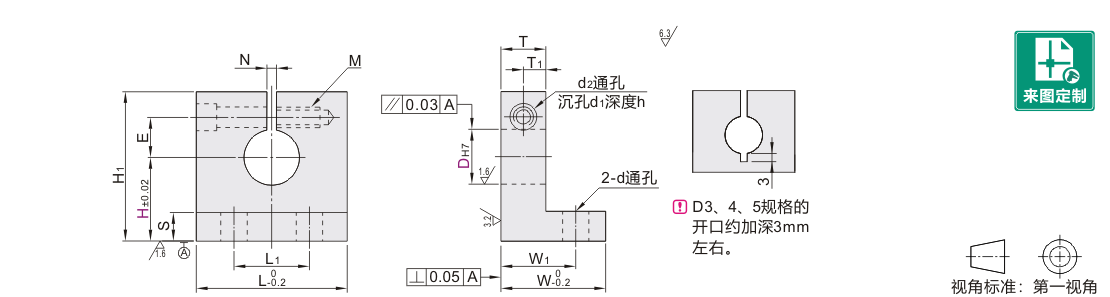

H 选择型 GDL01 GDL02 GDL06 GDL08 GDL09 H 指定型 GDL11 GDL12 GDL16 GDL18 GDL19	3	+0.010 0	10 15 20	10.0~20.0	20	H+11	8	4	3.8	15.8	12	12	3.5	7	M3深6	3.5	6.5	3.5	1.2~1.8
	4	+0.012 0	10 15 20	10.0~20.0		H+11								7
	5		15 20 25	15.0~25.0		H+12								8
	6		15 20 25	15.0~25.0		H+12								8
	8	+0.015 0	15 20 25 30 35 40	15.0~40.0	25	H+16	10	5	5.8	19.8	15	15	4.5	11	M4深8	4.5	8	4.5	1.2~2.3
	10	+0.015 0	20 25 30 35 40	20.0~40.0		H+16								11
	12	+0.018 0	20 25 30 35 40	20.0~40.0		H+18								13
	13		20 25 30 35 40 50	20.0~50.0		H+18								13
	16		20 25 30 35 40 50	20.0~50.0	30	H+20								15
	20	+0.021 0	25 30 35 40 50 60	25.0~60.0	40	H+26	16	8	7.8	31.8	24	24	6.6	18	M6深12	6.6	11	6.5
	25		30 35 40 50 60	30.0~60.0	40	H+28	16	8	7.8	31.8	24	24	6.6	21	M6深12	6.6	11	6.5
	30		35 40 50 60	35.0~60.0	50	H+34	20	10	9.8	39.8	30	30	9	24	M8深16	9	14	9	1.2~3.5
	35	+0.025 0	40 50 60 80	40.0~80.0		H+37								27
	40		40 50 60 80	40.0~80.0		H+39								29
	50		50 60 80	50.0~80.0	65	H+51	25	12.5	14.8	49.8	38	40	14	38	M12深25	14	20	13
