产品详情
文档下载

代码		材质		表面处理	附件
H选择型	H指定型	国标	相当	表面处理	附件
GDJ01	GDJ11	45	S45C	发黑	1个紧定螺钉
GDJ02	GDJ12	45	S45C	喷细砂无电解镀镍	1个紧定螺钉(不锈钢)
GDJ06	GDJ16	0Cr18Ni9	SUS304	—
GDJ08	GDJ18	LD31	A6063	喷细砂本色阳极氧化

如对防锈有要求，请优先选用不锈钢材质、铝合金材质或喷细砂无电解镀镍产品。

选型参数

选型表

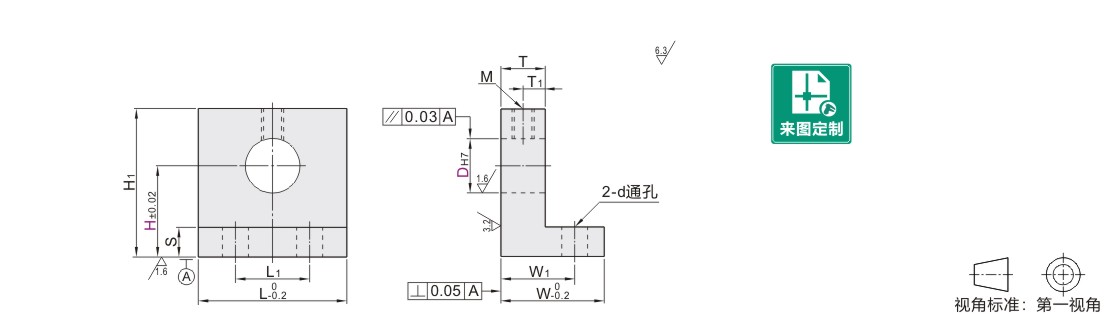

型号			H		L	H1	T	T1	S	W	W1	M	L1	d
代码	DH7		选择型	指定型
代码	DH7		选择型	最小单位0.1
H 选择型 GDJ01 GDJ02 GDJ06 GDJ08 H 指定型 GDJ11 GDJ12 GDJ16 GDJ18	3	+0.010 0	10 15 20	10.0~20.0	20	H+5	6	3	3.8	13.8	10	M3	10	3.6
	4	+0.012 0	10 15 20	10.0~20.0		H+6
	5		15 20 25	15.0~25.0		H+7
	6		15 20 25	15.0~25.0		H+8
	8	+0.015 0	15 20 25 30 35 40	15.0~40.0	25	H+9	8	4	5.8	17.8	13	M4	13	4.5
	10	+0.015 0	20 25 30 35 40	20.0~40.0		H+10
	12	+0.018 0	20 25 30 35 40	20.0~40.0		H+11
	13		20 25 30 35 40 50	20.0~50.0		H+12
	16		20 25 30 35 40 50	20.0~50.0		H+13
	20	+0.021 0	25 30 35 40 50 60	25.0~60.0	40	H+18	10	5	7.8	25.8	18	M6	24	6.6
	25		30 35 40 50 60	30.0~60.0	40	H+20	10	5	7.8	25.8	18		24	6.6
	30		35 40 50 60	35.0~60.0	50	H+23	12	6	9.8	31.8	22		30	9
	35	+0.025 0	40 50 60 80	40.0~80.0		H+25	12	6	9.8	31.8	22
	40		40 50 60 80	40.0~80.0		H+30	16	8	14.8	35.8	26
	50		50 60 80	50.0~80.0	65	H+38	16	8	14.8	39.8	28	M8	40	14
