紧凑T形导向轴支座开口型

图片仅供参考

紧凑T形导向轴支座开口型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

产品详情
文档下载

代码	类型		材质		表面处理	附件
代码	类型		国标	相当	表面处理	附件
GCY11	开口型	腰孔形	45	S45C	发黑	1个内六角圆柱头螺钉
GCY12			45	S45C	喷细砂无电解镀镍	1个内六角圆柱头螺钉 (不锈钢)
GCY16			0Cr18Ni9	SUS304	—
GCY18			LF2	A5052	喷细砂本色阳极氧化

H7公差为开口加工前公差，开口加工后由于内部应力释放，公差可能增至H8左右，不影响使用。
如对防锈有要求，请优先选用不锈钢材质、铝合金材质或喷细砂无电解镀镍产品。

选型参数

选型表

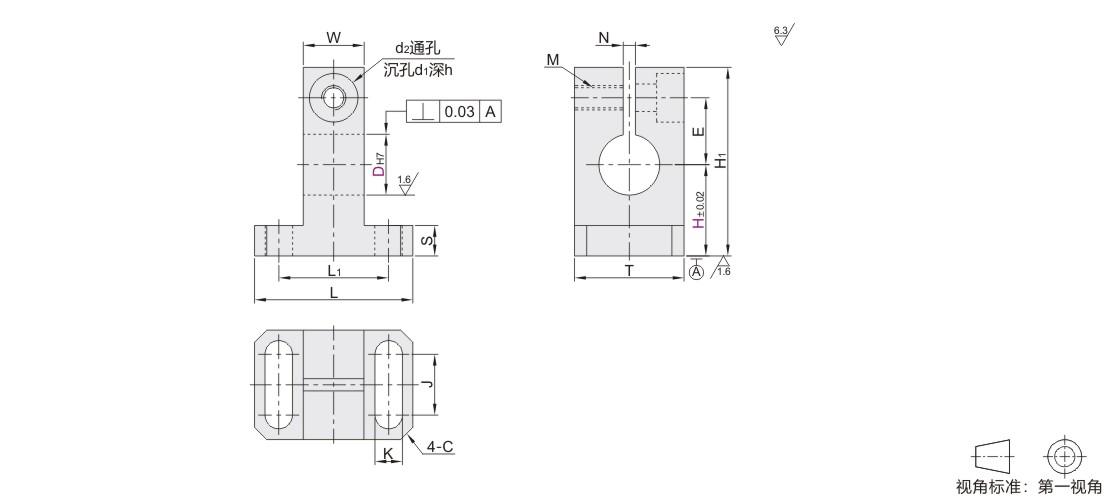

型号			H	H1	E	T	M	N	L	L1	S	W	d2	d1	h	J	K	C
代码	DH7		H	H1	E	T	M	N	L	L1	S	W	d2	d1	h	J	K	C
GCY11 GCY12 GCY16 GCY18	10	+0.015 0	15 20 25 30	H+16	11	18	M4	1.2~2.3	26	18	5	10	4.5	8	4.5	10	4.5	2
	12	+0.018 0	20 25 30 40	H+18	13	18										10
	16	+0.018 0	20 25 30 40	H+20	15	22										14
	20	+0.021 0	25 30 40	H+26	18	28	M6		38	27	7	16	6.6	11	6.5	16	6.6	3
	25	+0.021 0	30 40	H+28	21	30	M6		38	27	7	16	6.6	11	6.5	18	6.6	3
